Electrolux DEK 2460 al Montage- Und Gebrauchsanweisungen
Glaskeramik-kochfeld
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Electrolux DEK 2460 al
Inhaltszusammenfassung für Electrolux DEK 2460 al

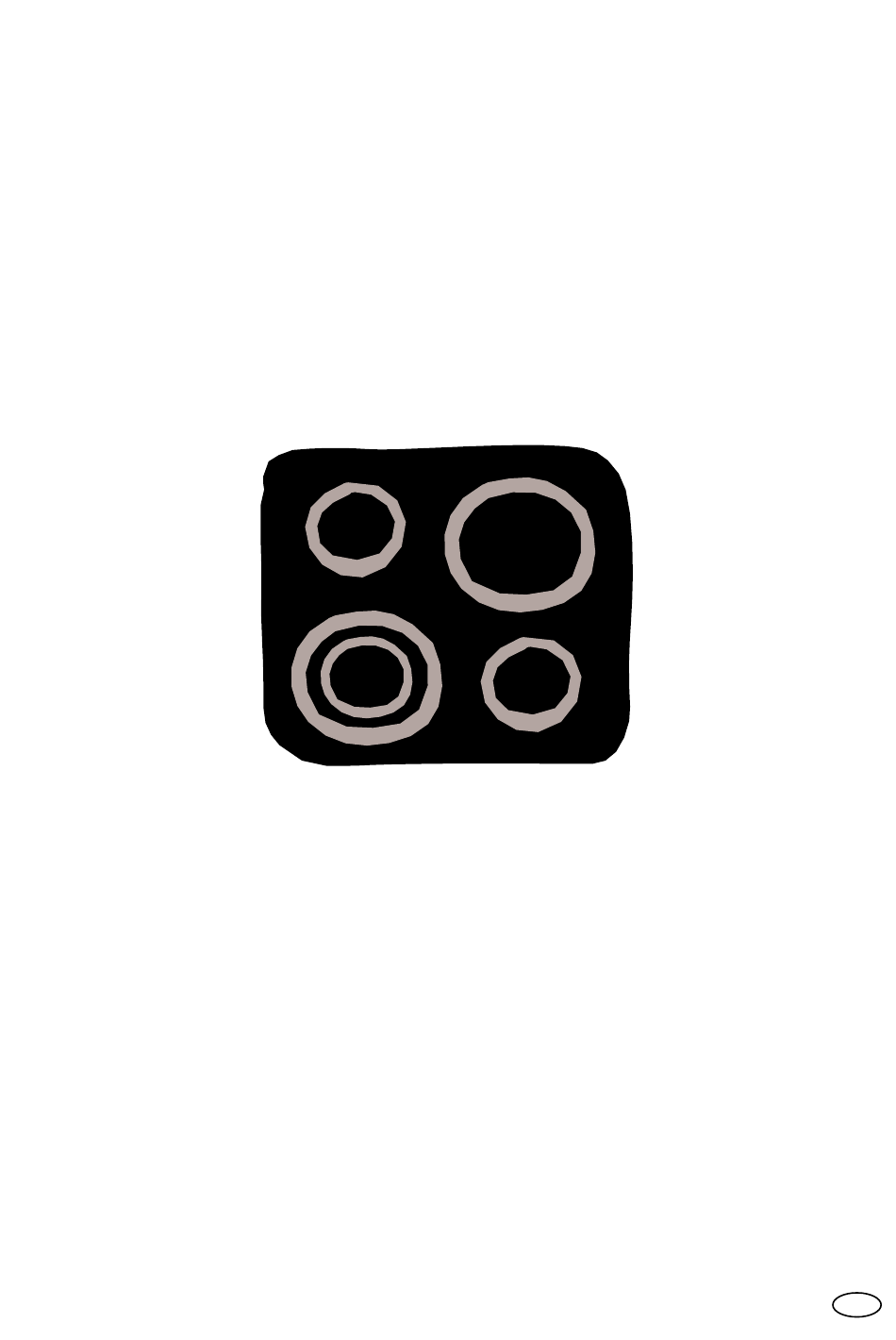

- Seite 1 Glaskeramik-Kochfeld Montage- und Gebrauchsanweisung DEK 2460 al 822 924 160-A-170203...
-
Seite 2: Folgende Symbole Werden Im Text Verwendet
Sehr geehrte Kundin, sehr geehrter Kunde Lesen Sie bitte diese Gebrauchsanweisung sorg- fältig durch. Beachten Sie vor allem den Abschnitt „Sicherheits- hinweise“ auf den ersten Seiten. Bewahren Sie bit- te diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie diese an eventuelle Nachbesitzer des Gerätes weiter. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Gebrauchsanweisung ........4 Anwendung, Tabellen, Tipps ..... 19 Kochgeschirr ..........19 Sicherheit ............. 4 Tipps zur Energie-Einsparung ...... 20 Elektrische Sicherheit ........4 Tipps zum Kochen mit und ohne Sicherheit für Kinder ........4 Ankochautomatik .......... 21 Sicherheit während der Benutzung ....4 Reinigung und Pflege ........ -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheit Sicherheit für Kinder • Wenn Sie kochen und braten, werden die Die Sicherheit dieses Gerätes entspricht den Kochzonen heiß. Halten Sie deshalb Klein- anerkannten Regeln der Technik und dem kinder grundsätzlich fern und lassen Sie Gerätesicherheitsgesetz. Zusätzlich sehen wir größere Kinder nur unter Anleitung am Gerät uns jedoch als Hersteller veranlasst, Sie mit den arbeiten. -
Seite 5: So Vermeiden Sie Schäden Am Gerät
So vermeiden Sie Schäden am Entsorgung Gerät Verpackungsmaterial entsorgen • Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche. Alle verwendeten Materialien können unein- • Betreiben Sie die Kochzonen nicht mit geschränkt wiederverwertet werden. leerem oder ohne Kochgeschirr Die Kunststoffe sind folgendermaßen gekenn- vermeiden Sie Leerkochen von Töpfen oder zeichnet: Pfannen. -
Seite 6: Die Wichtigsten Merkmale Ihres Gerätes
Die wichtigsten Merkmale Ihres Gerätes • Glaskeramik-Kochfläche: Das Gerät verfügt über eine Glaskeramik-Kochfläche 4 schnellaufglühende Kochzonen. Hierbei wird durch besonders leistungsfähige Strahlungs- heizkörper die Aufheizdauer des Heizkörpers wesentlich verkürzt. • Sensorfelder: Die Bedienung Ihres Gerätes erfolgt über Touch-Control-Sensorfelder. • Der Vorteil der Glaskeramik- Reinigung: Kochfläche und der Sensorfelder ist ihre Reinigungsfreundlichkeit. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Ausstattung Koch- und Bedienfeld Einkreis-Kochzone Einkreis-Kochzone 1200 W 1800 W Zweikreis-Kochzone Einkreis-Kochzone 750 / 2200 W 1200 W Bedienfeld Kontrolllampe Kontrolllampe Anzeige Verriegelung Zweikreis-Kochzone Timer Sensorfeld Anzeige für Sensorfeld "Ein / Aus" Kochstufe / Restwärme "Kochstufenwahl" Sensorfeld Sensorfeld Sensorfeld "Zweikreis-Kochzone"... -
Seite 8: Digitale Anzeigen
Digitale Anzeigen Die vier Anzeigefelder, die den vier Kochzonen zu- geordnet sind, zeigen: • nach dem Einschalten, • bei Anwahl der Warmhaltestufe, • , je nach gewählter Kochstufe, • bei Ankochautomatik, • bei Restwärme, • bei eingeschalteter Kindersicherung • bei Fehlfunktion / bei Überhitzung Sicherheitsabschaltung der Kochzo- Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht... -
Seite 9: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Erstes Reinigen Das Glaskeramik-Kochfeld feucht abwischen. Achtung! Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt wer- den. Bedienung des Kochfeldes Touch Control-Sensorfelder Zur Bedienung der Touch Control-Sensorfelder legen Sie Ihren Finger von oben und flach auf das gewünschte Feld, bis entsprechende Anzeigen aufleuchten oder erlöschen, bzw. -
Seite 10: Gerät Ausschalten
Gerät ausschalten kompletten Ausschalten Gerätes Sensorfeld „Ein/Aus“ betätigen. ~ 1 sec. Das Sensorfeld „Ein/Aus“ ca. eine Sekunde lang berühren. Die digitalen Anzeigen erlöschen. Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfel- des wird vorhandene Restwärme mit (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen ange- zeigt. -
Seite 11: Zweikreis-Kochzone Ein- Und Ausschalten
Zweikreis-Kochzone ein- und aus- schalten Je nach Topf- oder Pfannengröße kann bei der Zweikreis-Kochzone mit dem Sensorfeld „Zwei- kreiszone“ zu der kleineren Kochzone der jeweils größere Heizkreis zugeschaltet werden. Dieser kann nur zugeschaltet werden, wenn für den kleineren Heizkreis schon eine Kochstufe eingestellt ist. -
Seite 12: Kochzone Ausschalten
Kochzone ausschalten Zum Ausschalten die Sensorfelder Kochstufen- wahl gleichzeitig berühren oder mit Sensorfeld Kochstufenwahl auf Null zurück- stellen. Restwärmeanzeige Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen ange- zeigt. -
Seite 13: Ohne Ankochautomatik Kochen
Die Dauer des automatischen Ankochstoßes ist abhängig von der gewählten Fortkochstufe. Sensorfeld Kochstufenwahl berühren, um die gewünschte Kochstufe einzustellen. Die eingestellte Kochstufe wird zunächst ange- zeigt. Nach 5 Sekunden erscheint anstelle der Kochstufe (= Ankochautomatik) in der Anzeige. Nach Ab- lauf der Ankochzeit wird wieder die Kochstufe an- gezeigt. -
Seite 14: Kindersicherung
Kindersicherung Mit der Kindersicherung kann das Kochfeld gegen unerwünschte Benutzung gesichert werden. Kindersicherung einschalten Zum Einschalten der Kindersicherung muss das Gerät eingeschaltet sein, es darf aber keine Koch- zone eingeschaltet sein. 1. Das Sensorfeld „Verriegelung“ ca. drei Sekunden lang berühren. ~ 3 sec. -
Seite 15: Timer
Kindersicherung ausschalten 1. Das Gerät einschalten. Bei aktiver Kindersicherung wird angezeigt. 2. Das Sensorfeld „Verriegelung“ ca. drei Sekunden lang berühren. ~ 2 sec. Zur Bestätigung ertönt ein Signalton. 3. Ein beliebiges Sensorfeld Kochstufenwahl berühren. Die Anzeigen werden dunkel, die Kindersicherung ist ausgeschaltet. - Seite 16 Abschaltautomatik verwenden Kochzone(n), für Abschaltautomatik anwenden wollen, muss (müssen) eingeschaltet sein. 1. Mit dem Sensorfeld Timer auswählen, für welche Kochzone die Abschaltautomatik ein- ~ 1 sec. gestellt werden soll. Durch einmaliges Berühren des Sensorfeldes Timer wird im Uhrzeigersinn die erste aktive Kochzone ausgewählt, die zugehörige Kontroll- lampe blinkt schnell.
- Seite 17 3. Sensorfeld Timer berühren, um das Signal abzustellen. Zur schnelleren Einstellung, berühren Sie eines der Sensorfelder Timereinstel- lung oder solange, bis der ~ 1 sec. gewünschte Wert erreicht ist. Wird zuerst das Sensorfeld Timereinstel- lung betätigt, beginnt die Zeiteinstel- lung bei 99 Minuten, wird zuerst das Sensorfeld Timereinstellung betätigt, beginnt die Zeiteinstellung bei 1 Minute.
-
Seite 18: Bedienfeld Verriegeln/Entriegeln
Kurzzeitmesser verwenden Zur Nutzung des Kurzzeitmessers muss das Gerät eingeschaltet sein, es darf aber keine Kochzone eingeschaltet sein. 1. Sensorfeld Timer berühren. In der Timer-Anzeige erscheint 2. Mit den Sensorfeldern Timereinstellung oder die gewünschte Zeitdauer einstellen. Nach wenigen Sekunden wird der Kurzzeitmesser aktiviert und die Restzeitdauer wird angezeigt. -
Seite 19: Anwendung, Tabellen, Tipps
Anwendung, Tabellen, Tipps Kochgeschirr Je besser der Topf, desto besser das Koch- ergebnis. • Gutes Kochgeschirr erkennen Sie am Topf- boden. Der Boden sollte so dick und plan wie möglich sein. • Achten Sie beim Neukauf von Töpfen und Pfannen auf den Boden-Durchmesser. Herstel- ler geben oft den oberen Durchmesser des Geschirrrandes an. -
Seite 20: Tipps Zur Energie-Einsparung
Tipps zur Energie-Einsparung Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten: • Töpfe und Pfannen grundsätzlich vor dem Ein- schalten der Kochzone aufsetzen. • Verschmutzte Kochzonen und Geschirrböden erhöhen den Stromverbrauch. • Töpfe und Pfannen, wenn möglich, immer mit dem Deckel verschließen. -
Seite 21: Tipps Zum Kochen Mit Und Ohne Ankochautomatik
Tipps zum Kochen mit und ohne Ankochautomatik Die automatische Ankochfunktion eignet sich für: • Gerichte, die kalt aufgesetzt werden, bei hoher Leistung erhitzt werden und auf der Fortgar- stufe nicht ständig beobachtet werden müssen, • Gerichte, die in die heiße Pfanne gegeben wer- den. - Seite 22 Anhaltswerte zum Kochen mit der Kochstelle Die Angaben in den folgenden Tabellen sind Richt- größen. Welche Schalterstellung für Kochvor- gänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel Schalter- Ankoch- Garvorgang Beispiele für die Anwendung stellung zeit der Automatik...
-
Seite 23: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Achtung! Reinigungsmittel dürfen nicht auf die heiße Glaskeramikfläche gelan- gen! Alle Reinigungsmittel müssen nach der Reinigung mit ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können! Verwenden Sie keine aggressiven Reini- gungsmittel, wie z.B. Grill- oder Back- ofensprays, grobe Scheuermittel bzw. - Seite 24 Festklebende Verschmutzungen 1. Zur Entfernung von übergekochten Speisen oder festgeklebten Spritzern einen Reinigungsschaber benutzen. 2. Den Reinigungsschaber schräg zur Glas- keramikfläche ansetzen. 3. Verschmutzungen mit gleitender Klinge ent- fernen. Reinigungsschaber und Glaskeramikrei- niger erhalten Sie im Fachhandel. Spezielle Verschmutzungen 1. Eingebrannten Zucker, geschmolzenen Kunst- stoff, Aluminiumfolie oder andere schmelz- bare Materialien sofort, noch im heißen Zustand mit einem Reinigungsschaber ent-...
-
Seite 25: Was Tun, Wenn
Was tun, wenn … … die Kochzonen sich nicht einschalten lassen? Abhilfe bei Störungen Überprüfen Sie, ob • das Bedienfeld verriegelt ist. Möglicherweise handelt es sich bei einer Störung • zwischen dem Betätigen der Ein-/Aus-Taste nur um einen kleinen Fehler, den Sie anhand und dem Einschalten der gewünschten Koch- nachfolgender Hinweise selbst beheben können. - Seite 26 … die Anzeige leuchtet? Überprüfen Sie, ob die Kochzone überhitzt wurde. Diese Anzeige leuchtet bei Überhitzung, Fehlern in der Elektronik oder aus Sicherheitsgründen. … das Gerät nicht auf die Betätigung eines Sensorfeldes reagiert? Das Gerät reagiert nicht auf die Betätigung eines Sensorfeldes, wenn Sie gleichzeitig ein anderes, nicht für eine Kombination vorgesehenes Sensor- feld berühren.
-
Seite 27: Montageanweisung
Montageanweisung Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenom- men werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Technische Daten Gerätemaße Breite 571 mm Tiefe 501 mm Höhe 47 mm Ausschnittmaße Breite... -
Seite 28: Bestimmungen, Normen, Richtlinien
Bestimmungen, Normen, Richtli- nien Dieses Gerät entspricht folgenden Normen: • EN 60335-1 und EN 60335-2-6 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke • EN 60350 bzw. DIN 44546 / 44547 / 44548 bezüglich der Gebrauchseigenschaften von Elektroherden, Kochmulden, Backöfen und Grillgeräten für den Haushalt. -
Seite 29: Sicherheitshinweise Für Den Installateur
Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Ein- richtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraub- sicherungen sind aus der Fassung herauszu- nehmen), FI-Schalter und Schütze. -
Seite 30: Elektroanschluss
Elektroanschluss Vor dem Anschluss ist zu prüfen, ob die Nenn- spannung des Gerätes, das ist die auf dem Typen- schild angegebene Spannung, vorhandenen Netzspannung übereinstimmt. Das Typenschild befindet sich auf der unteren Verklei- dung des Kochteils. Die Heizkörperspannung beträgt AC230V~. Auch bei älteren Netzen mit AC220V~ arbeitet das Ge- rät einwandfrei. -
Seite 31: Montage
Montage... -
Seite 35: Service
Service Im Kapitel „Was tun, wenn …“ sind einige Störun- gen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kunden- dienst oder einen unserer Service-Partner. Bereiten Sie das Gespräch in jedem Fall gut vor.
