8.9.1 Wicklungsarten

Generator Klemmkasten 230 V/50 Hz
In diesem Kasten sind die elektrischen Anschlusspunkte des
AC-Generators verklemmt. Hier befindet sich auch die
Brücke für die Nullung des Generators. Der Deckel darf nur
abgenommen werden, wenn sichergestellt ist, dass der
Generator nicht versehentlich gestartet werden kann.
Beispielbild
Generator Klemmkasten Box 400 V / 50 Hz
In diesem Kasten sind die elektrischen Anschlusspunkte des
AC-Generators verklemmt. Hier befindet sich auch die
Brücke für die Nullung des Generators. Der Deckel darf nur
abgenommen werden, wenn sichergestellt ist, dass der
Generator nicht versehentlich gestartet werden kann.
Beispielbild
Seite/Page 212 - Kaptitel/Chapter 8: Störungen am Generator

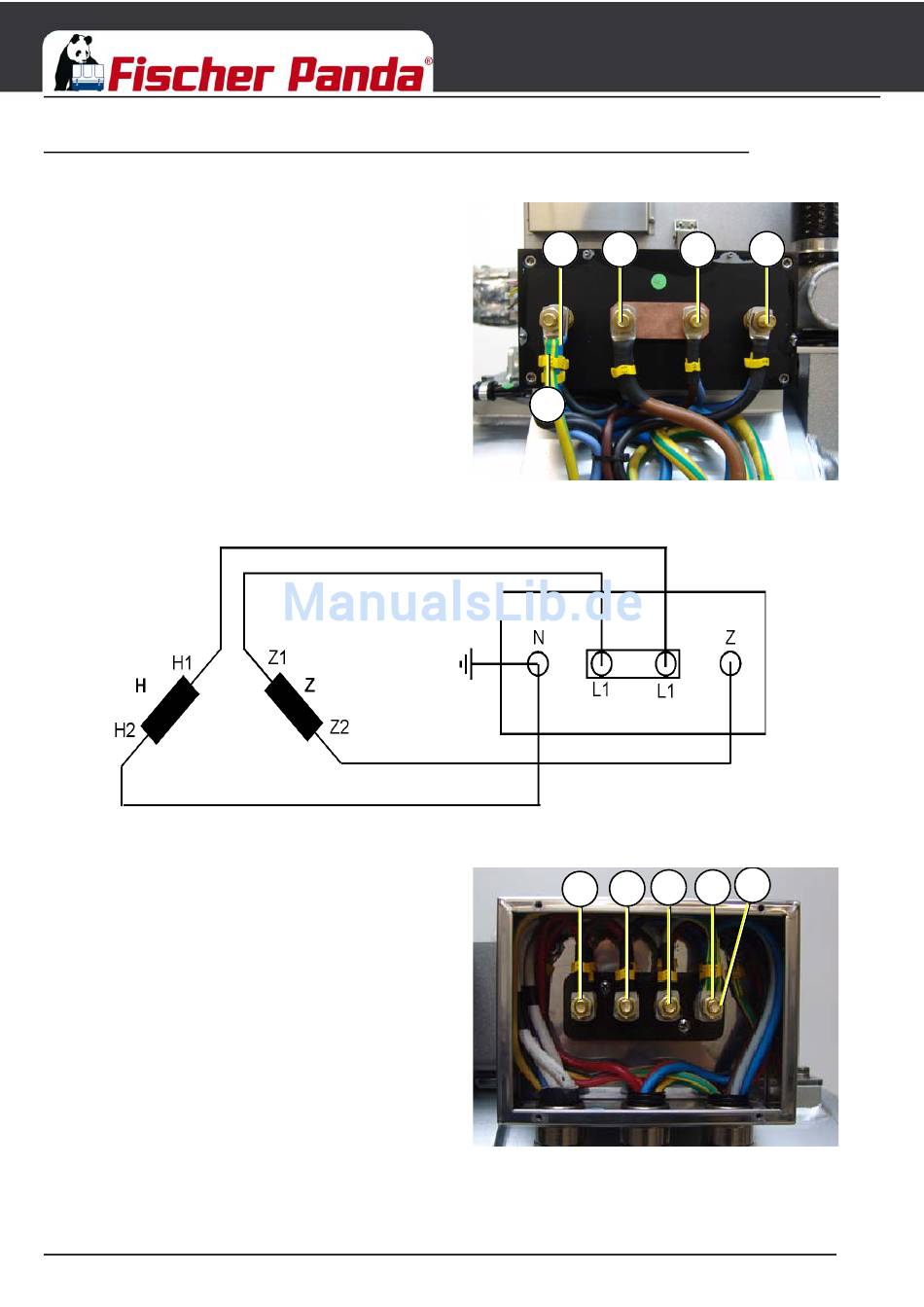

Fig. 8.9.1-2: Schaltplan HP1 - 230 V / 50 Hz
Störungen am Generator
Fig. 8.9.1-1: Generator Klemmkasten 230 V/50 Hz
N L1
PE
Fig. 8.9.1-3: Generator Klemmkasten 400 V / 50 Hz
L3
L2
L1
L1 Z
PE
N
