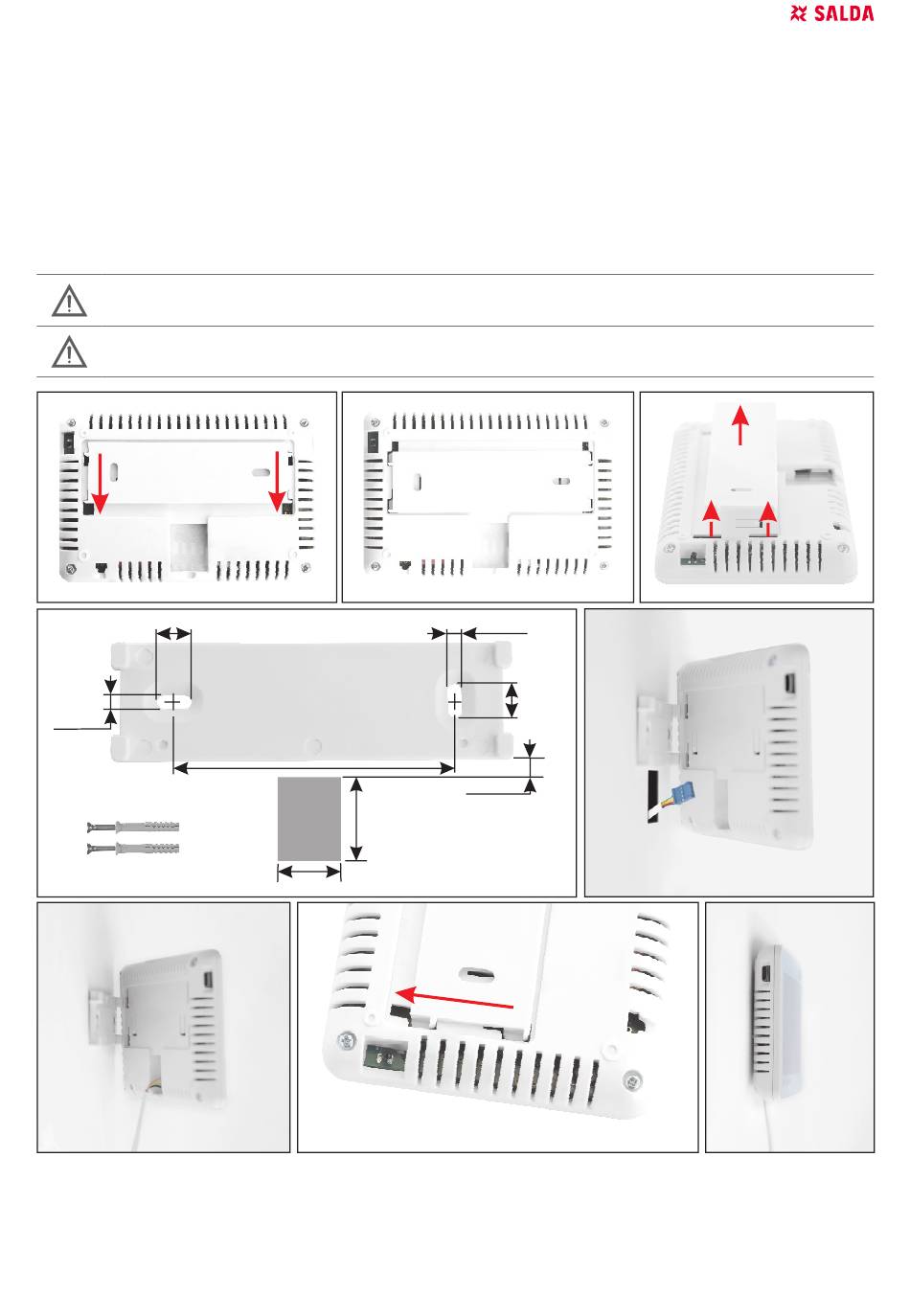

3.2. HOW SA-CONTROL AN DER WAND ZU MONTIEREN?
4.1
4.1
123 mm
• Setzen Sie, um den Deckel, wie gezeigt, in der Abb. 2.1 zu heben.
• Stellen Sie es an der gewünschten Position an der Wand (s. Foto 8 - 11). Kennzeichnen Sie die Positionen der
Befestigungslöcher.
• Bohren Sie zwei 5-mm-Löcher an den gekennzeichneten Positionen für die Kunststoffstecker und setzen Sie Lö-
cher überall in der Wand, um das Kabel, (s. Foto 9*) zu installieren. Fügen Sie die Kunststoffstecker ein. BEMER-
KEN SIE: Sie können spezielle Metallstecker statt Kunststoffstecker (beigelegt) verwenden.
• Verwenden Sie die beigelegten 2.9x16 DIN7981C Schrauben und befestigen Sie die Tafel auf der Wand, wie ge-
zeigt, in der Abb. 8.
• Stellen Sie die Tafel, indem Sie die Handlungen wie auf dem oberen Foto 9 - 11 ausrichten.
WICHTIG: ES WIRD VERBOTEN, das restliche Kabel der Fernbedienung im Kontrollkasten des AHU
liegen zu lassen! Foto 12.
6
6
WICHTIG: Vergessen Sie nicht, das Kabel vor der Befestigung der Tafel zu verbinden.
