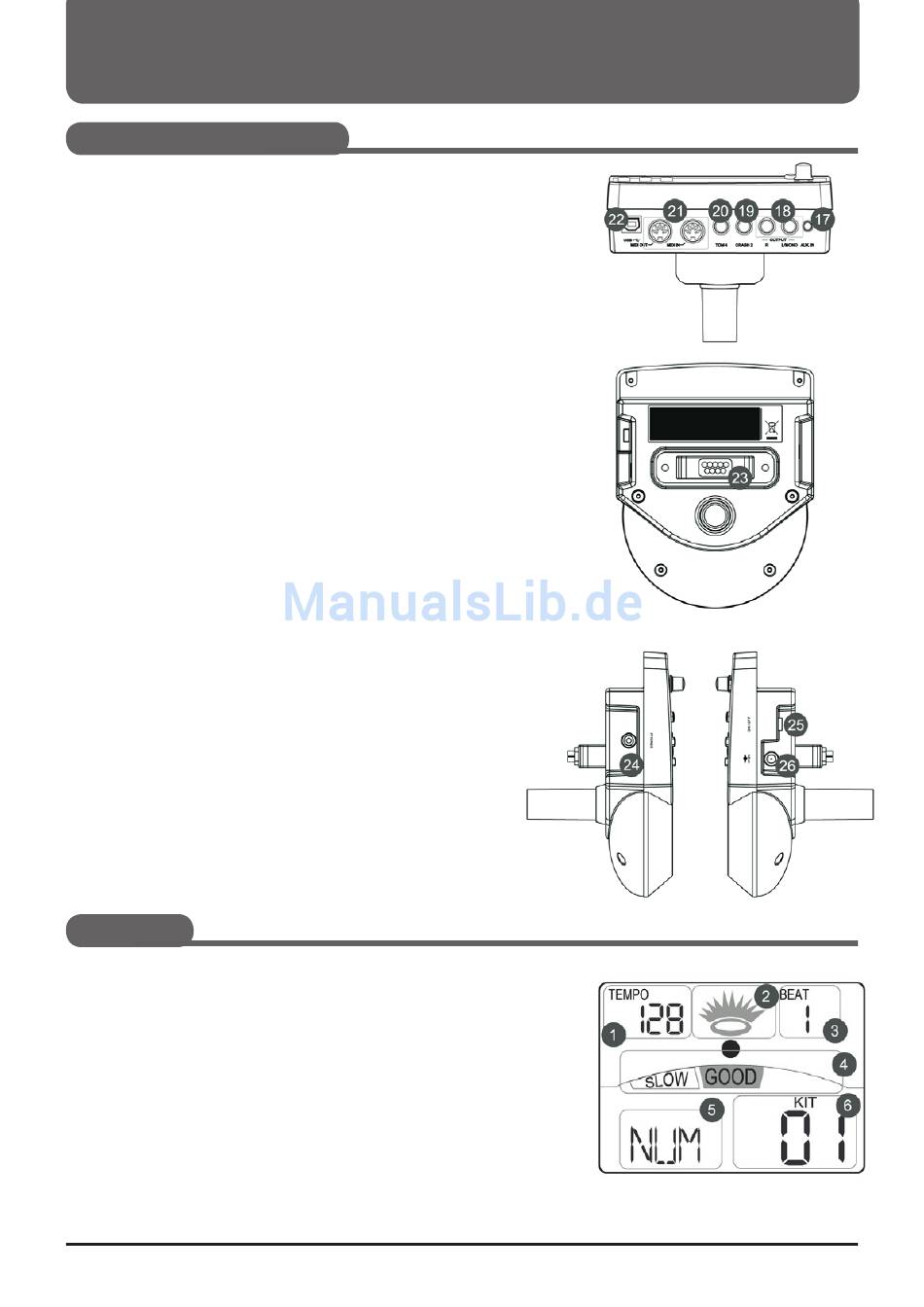

Rückansicht und Seite
17. AUX IN
Dieser Stereo Eingang ist für externe Geräte wie z.B.
ein MP3 oder CD Player.
18. LINE OUT
Stereo Ausgänge zum Anschluss an eine Anlage.
19. CRASH 2
Eingang zum Anschluss des Crash 2 Beckens
(dual zone).
20. TOM 4
Eingang zum Anschluss von Tom 4 (dual zone)
21. MIDI Anschlüsse (IN, OUT)
Mit Hilfe dieser Anschlüsse kann das Gerät mit anderen
MIDI Geräten kommunizieren.
22. USB
Über den USB Anschluss können Sie einen Computer
verbinden (MIDI IN/OUT via USB).
23. PAD Anschluss
Eingang für Kick, Snare, Tom, Becken Pads und das
HiHat Pedal.
24. PHONES
Stereo Anschluss für einen Kopfhörer.
25. POWER
Hier schalten Sie das Gerät ein/aus.
26. DC IN
Anschluss für ein 9V Netzteil.

Display

1. Tempo/Takt
2. Schlagindikator
3. Taktzeit Anzeige
4. Lernindikator
5. Indikator für Menüs (wie z.B. UTILITY, REC, etc.)
6. Derzeitiger Modus und Parameter Anzeige
Vorder- und Rückseite
