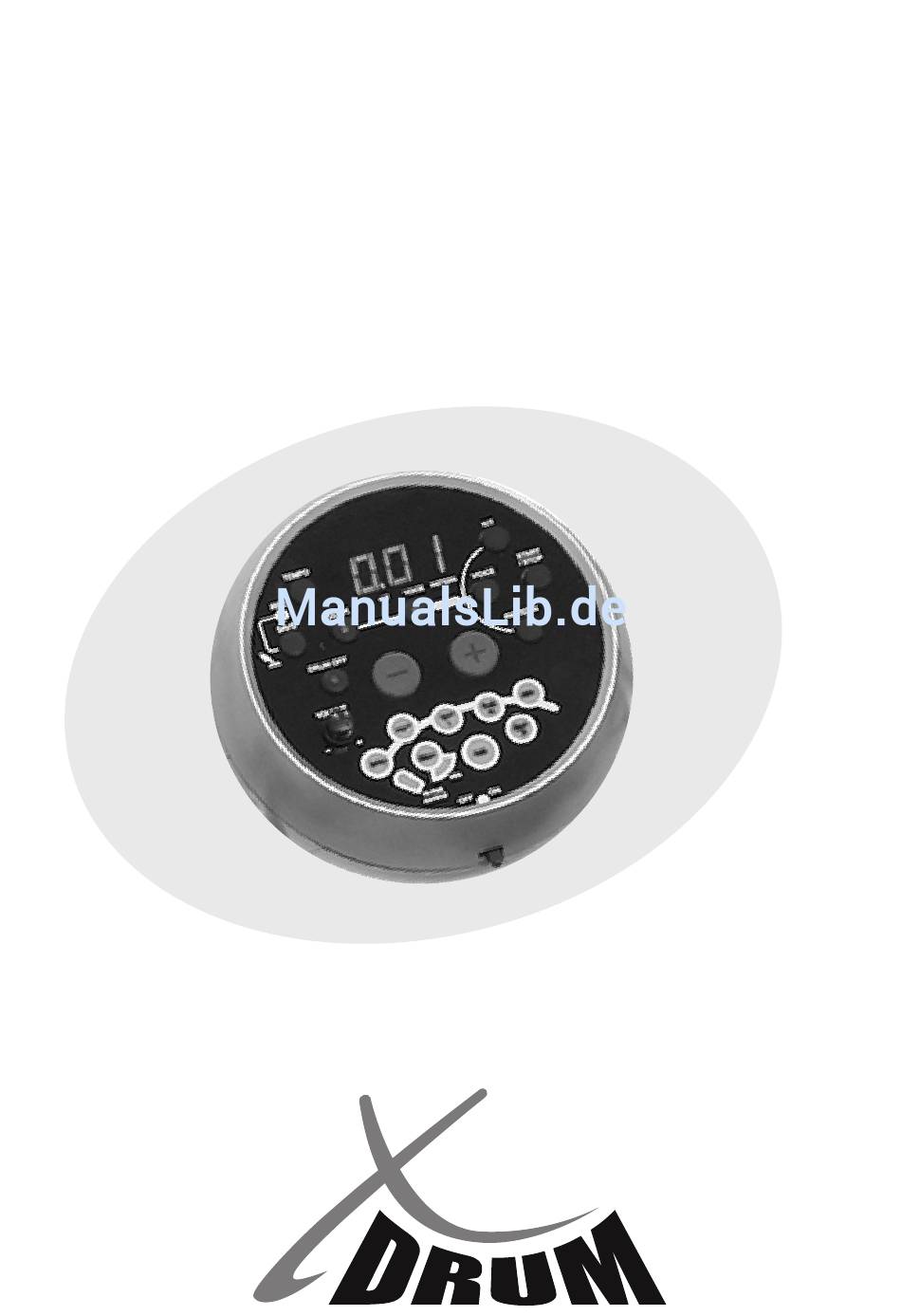

Seite 1
Digitales Schlagzeug Bedienungsanleitung Digitales Schlagzeug Bedienungsanleitung...
Seite 2
Herzlichen Glückwunsch Vielen Dank, dass Sie sich für dieses digitale Drummodul entschieden haben. Es wurde so entwickelt, dass es sich wie ein akustisches Schlagzeug verhält, aber leichter zu handhaben ist. Bevor Sie das Instrument benutzen, empfehlen wir Ihnen, das Handbuch sorgfältig zu lesen.
Seite 3
• Physikalische Erschütterungen durch Fallenlassen oder Stoßen sowie das Daraufstellen schwerer Gegenstände kann zu Kratzern oder ernsthafteren Schäden führen. Reinigung Sie können das Gerät mit einem trockenen weichen Tuch reinigen. Ein leicht angefeuchtetes Tuch kann benutzt werden um um hartnäckigen Schmutz zu entfernen. Benutzen Sie niemals Reinigungsmittel wie Alkohol oder Lösungsmittel.
Inhaltsverzeichnis Bedienelemente! Vorderseite! Rückseite! Aufbau! Anschluss der Pads und Pedale! Anschließen des Netzteils! Anschließen von Audio-Equipment! Anschließen eines CD-Players o.ä.! Anschließen eines Kopfhörers! Anschließen eines MIDI oder USB-Laufwerks! MIDI Out Formate! Funktionen! Anschalten! Einstellen der Gesamtlautstärke! Auswählen eines Kits! Einstellen der Kit-Lautstärke! Auswahl eines Pad Sounds! Einstellen der Pad-Lautstärke! Speichern eines Kits!

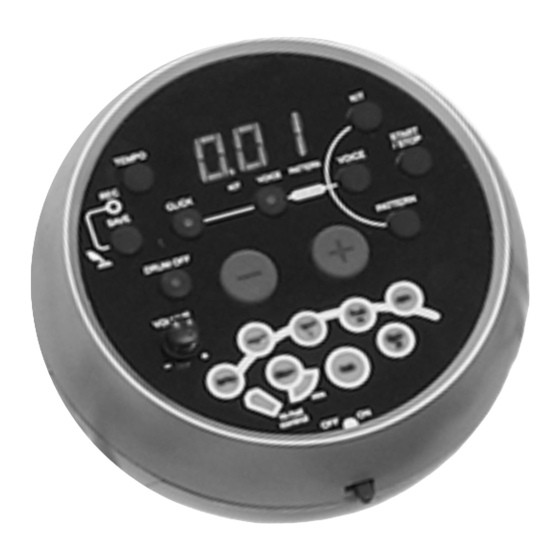

Bedienelemente Vorderseite 1. VOLUME-Regler: Drehen im Uhrzeigersinn bewirkt eine Steigerung der Lautstärke, drehen gegen den Uhrzeigersinn bewirkt eine Verminderung. 2. + und -: Mit diesen Tasten werden die Parameter des gegenwärtig ausgewählten Menüs (KIT, Sound, Pattern, Click, Tempo, etc) eingestellt. 3.
Rückseite 1. DC 9V: Netzteilanschluss für DC 9V 2. PHONE: Buchse für Kopfhörer 3. OUTPUT: Line Stereo Ausgang 4. MIX IN: Buchse für externe Soundquelle 5. USB: Anschlussmöglichkeit für Computer oder andere USB-Geräte 6. Trigger Input: Anschlüsse für Kick, Snare, 3 Tom Toms, Ride, Crash, Hi-Hat Control Triggers Aufbau Bitte beachten Sie!
losgelassen wird. Wenn Sie auf das Pedal treten, während Sie auf das Pad schlagen, wird ein „Closed Hi-Hat“-Sound erzeugt. 2. Der Schlagbereich eines Cymbal Pads (Ride, Crash oder Hi-Hat) ist auf der dem Spieler zugewandten Hälfte des Pads, wodurch es sich von anderen Pads unterscheidet. Anschließen des Netzteils Vergewissern Sie sich, dass der Strom abgeschaltet ist und verbinden Sie das Netzteil...
Anschließen von Audio-Equipment Wenn Sie die Sounds über einen Verstärker hören möchten, können Sie diesen an den OUTPUT-Buchsen auf der Rückseite des Gerätes anschließen. Anschließen eines CD-Players o.ä. Sie können einen CD-Player oder eine andere Audioquelle an der MIX IN-Buchse an der Rückseite des Gerätes anschließen um diesen Sound mit dem des Drummoduls zu mischen.
MIDI Out Formate Das Drummodul bietet zwei MIDI- Ausgangsformate: das interne Format (Werkeinstellung) und das GM-Format. Das interne Format wird benutzt wenn das Drummodul als Soundquelle arbeitet; das Drummodul muss also beispielsweise mit einem Computer über USB verbunden sein und MIDI-Daten senden. (Zwei Drummodule können nicht über USB miteinander verbunden sein.) Das GM-Format wird benutzt wenn eine andere Soundquelle angeschlossen ist, die...
Funktionen Anschalten Wenn Sie alle Anschlüsse hergestellt haben, drehen Sie bitte die Lautstärke nach links (Minimum), bevor Sie das Gerät anschalten. Schalten Sie den Einschaltknopf auf ON, um das Gerät einzuschalten. Das Display zeigt die Kit-Nummer und das Indikatorlämpchen leuchtet auf. Einstellen der Gesamtlautstärke Drehen Sie den Lautstärkeregler nach rechts, während Sie auf ein Pad schlagen, bis Sie...
Einstellen der Kit-Lautstärke Drücken Sie VOLUME, während Sie sich im Kit-Auswahlmodus befinden. Die Indikatorlampe leuchtet auf und das Display zeigt den Wert der gegenwärtig eingestellten Lautstärke. Diesen können Sie mit den Tasten + und - verändern (0-16). Drücken Sie nun KIT um wieder in den Kit- Auswahlmodus zu gelangen;...
Speichern eines Kits Drücken Sie SAVE um in den Speichermodus zu gelangen. Das Display zeigt blinkend die Nummer des Benutzerkits, das gesichert werden soll, der Kit-Indikator leuchtet. Drücken Sie + oder - um die Kit-Nummer zu ändern (11-15). Während der Auswahl blinkt die Nummer weiterhin.
Bitte beachten Sie: Pattern und MIDI IN benutzen die gleichen 16 Kanäle. Wenn Sie also einen Song über MIDI IN abspielen, kann das das Abspielen des Patterns beeinträchtigen. Starten Sie in diesem Fall das Gerät neu. Anpassen der Pattern-Lautstärke Drücken Sie VOLUME während Sie sich im Pattern-Auswahlmodus befinden.
Seite 14
Drücken Sie PATTERN während Sie sich im Recording-Wartemodus befinden um die Pattern-Nummer anzeigen zu lassen (---; 001-040) als Begleitung für die Aufnahme. Benutzen Sie die Tasten + und - um das gewünschte Pattern auszuwählen. Wenn Sie „---“ auswählen, können Sie eine Schlagzeug-Solospur aufnehmen.
Abspielen des User-Patterns Wählen Sie die Pattern-Nummer 41 und drücken Sie START/STOP um es abzuspielen. • Wenn keine Daten vorliegen, zeigt das Display „N-P“. • Sie können Lautstärke und Tempo anpassen während des Abspielens. • Es wird keine Taktart im Display angezeigt. •...
Anpassen des Tempos Drücken Sie TEMPO um in den Tempo- Auswahlmodus zu gelangen. Sie sehen den gegenwärtig ausgewählten Wert im Display. Drücken Sie + oder - um das Tempo für Pattern und Click zu ändern (30-280, nicht fortlaufend). Drücken Sie + und - gleichzeitig um zum Originaltempo zurückzukehren.
Herstellen der Werkseinstellungen Drücken Sie + und - gleichzeitig. Das Drummodul setzt sich auf die Werkseinstellungen zurück. Das bedeutet auch, dass alle Benutzerkits (inklusive Sounds und Lautstärkeeinstellungen) und Aufnahmen gelöscht werden. Hi-Hat • Open Hi-Hat: Schlagen Sie auf das Hi-Hat Pad ohne das Pedal zu benutzen.
Herstellererklärung Garantie und Gewährleistung Neben der gesetzlichen 24 monatigen Gewährleistungsfrist übernehmen wir eine Garantie von 6 Monaten. Die Garantiezeit beginnt ab dem Datum des Kaufs von fabrikneuen ungebrauchten Produkten durch den erstmaligen Endkunden. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis, die der zuständige Service- Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig durchgeführt.
Konformitätserklärung Dieses Produkt entspricht den grundlegenden Anforderungen und den weiteren folgender Richtlinien: • 2004/108/EU EMV-Richtlinie • 2006/95EU Niederspannungsrichtlinie Die vollständige Konformitätserklärung kann unter http://www.kirstein.de/docs/konformitaetserklaerungen eingesehen werden Akkus und Batterien Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel.
