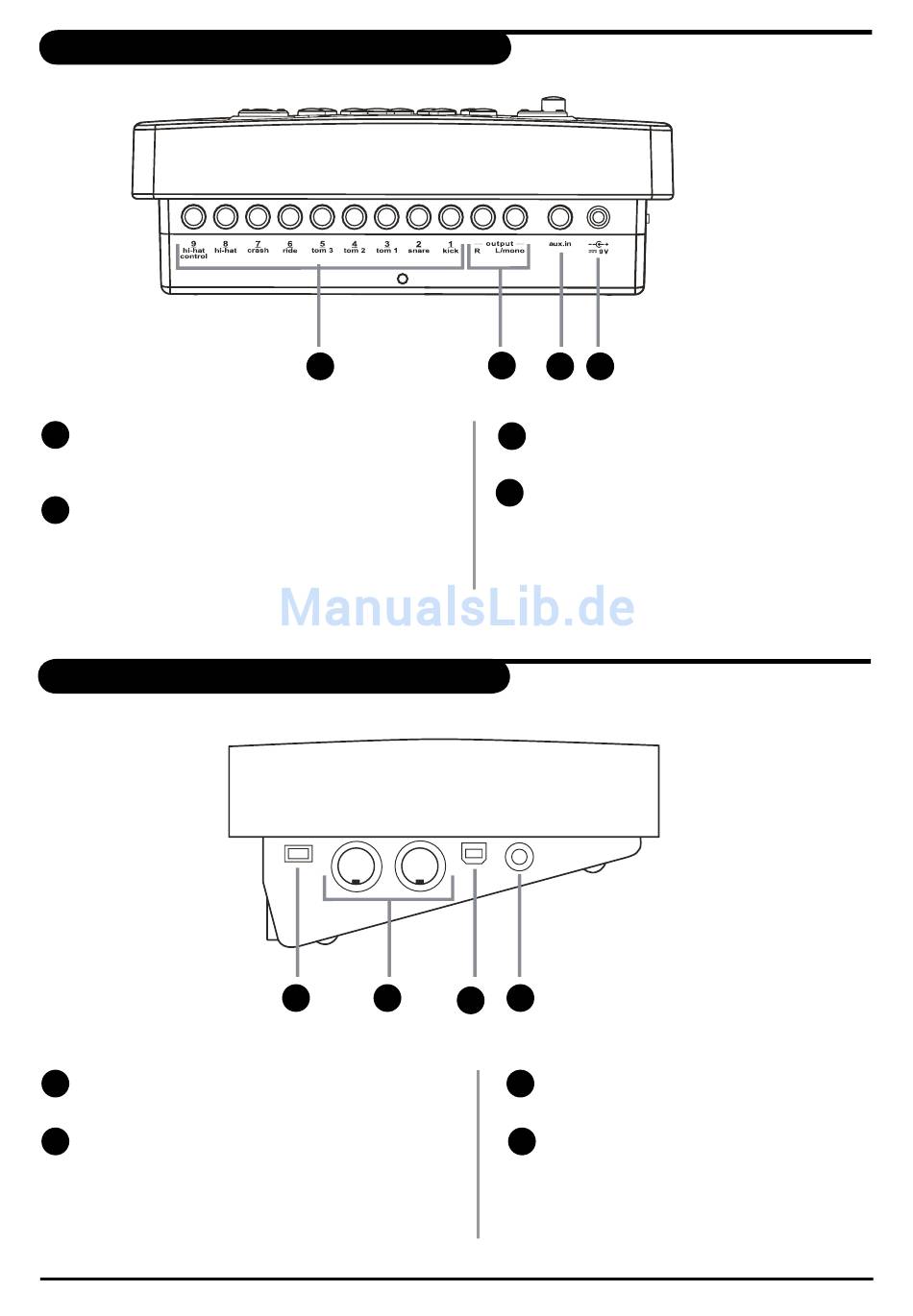

Modul Rückseite
Pad Eingangs Buchsen
14
Eingänge für Pads, Becken, HiHat Controller und
Bassdrum Pad.
Line Ausgangs Buchsen (R, L/mono)
15
Rechter und linker Kanal, linker Kanal ist gleich-
zeitig Mono Line Ausgang.
Modul Seite
An/Aus Knopf
18
Schaltet das Gerät ein und aus.
19
MIDI IN und MIDI OUT Buchsen
Verbindungen zu externen Sound Modulen.
14
18
19
5
15
16 17
Aux Eingangs Buchse
16
Für Verbindung zu externen Klangquellen.
Stromzufuhr Eingang
17
Netzteil Anschluss.
21
20
USB Port
20
Verbindung zum Computer.
Kopfhörer Eingang
21
Anschluss für einen Stereokopfhörer. Der An-
schluss eines Kopfhörers beinfl usst nicht die Aus-
gangskanäle.
