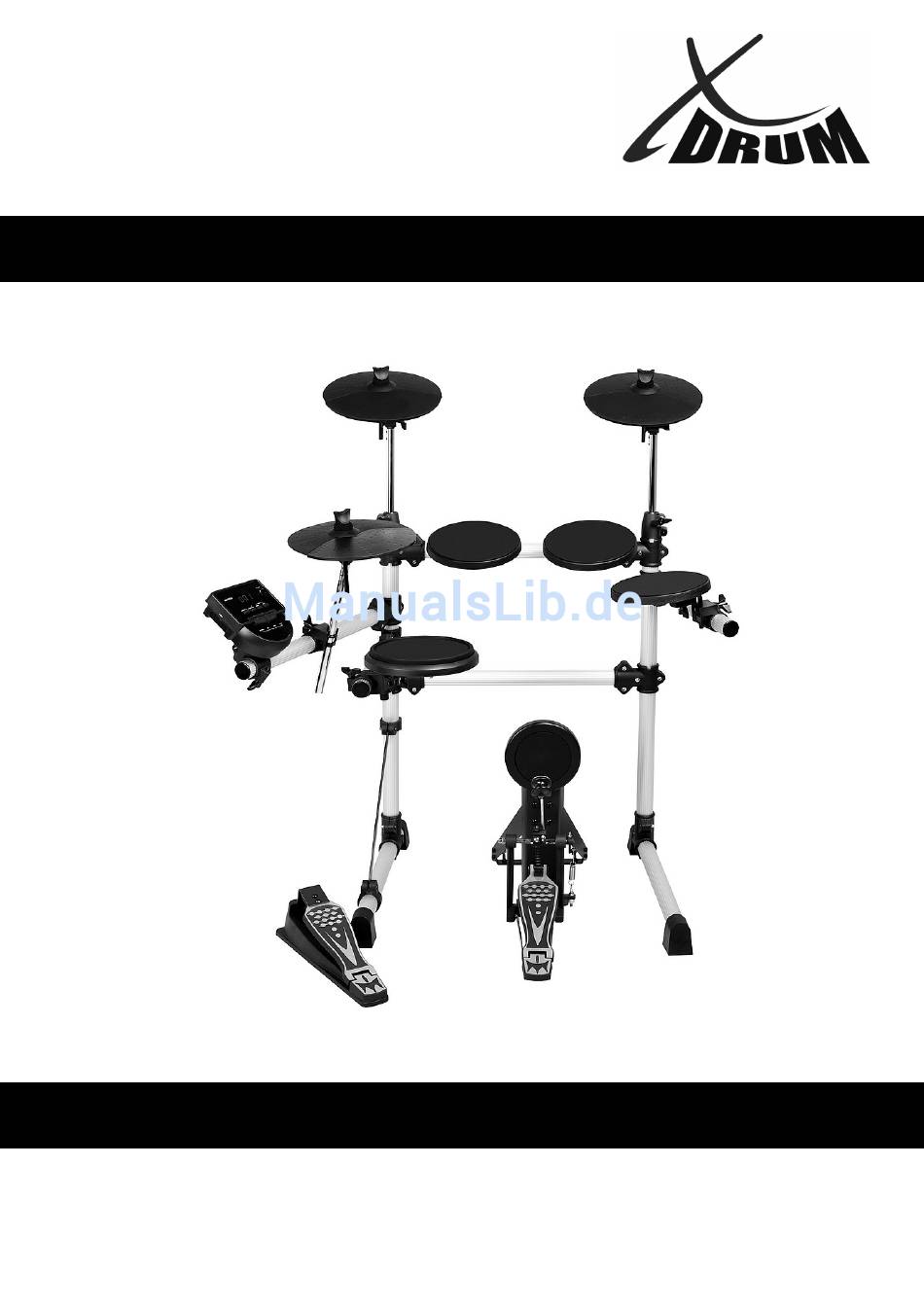

- Seite 1 XDrum DD 430 Digital Drum MIDI Bedienungsanleitung ArtNr 00039163 Version 05/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise FCC-Bestimmungen für die USA Das Gerät wurde getestet und im Einklang mit den Beschränkungen für Klasse B Geräte (Teil 15 der FCC-Bestimmungen) befunden. Diese Richtlinien schützen den Anwender vor gefährlichen Interferenzen. Das Gerät generiert Radiowellen und strahlt sie ab, was gefährlich sein kann, wenn das Gerät nicht in Übereinstimmung mit den Vorgaben installiert und benutzt wird. - Seite 3 Aufbauort Um Verformung, Verfärbung oder ernsthafte Schäden zu vermeiden, sollten Sie das Instrument folgenden Dingen nicht aussetzen: • Sonnenlicht • hohen Temperaturen (z.B. einer Heizung oder tagsüber im Auto) • übermäßiger Feuchtigkeit • übermäßigem Staub • starken Vibrationen. Elektrische Interferenzen Dieses Instrument enthält digitale Schaltkreise und kann Interferenzen verursachen wenn es zu nahe an Radio- oder Fernsehempfängern steht.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Aufbau-Anleitung Übersicht über die Teile Anbringen der Pads Anbringen der Cymbals Zusammenbau des Pedals Anschlüsse Bedienelemente Anschlüsse Aufbau Anschließen von Pads und Pedalen Anschlussmöglichkeiten Audio-Equipment Anschließen eines MP3- oder CD-Players Anschluss eines Kopfhörers Netzteil MIDI und USB Menü Bedienung Spielen der Pads Pattern... -
Seite 5: Aufbau-Anleitung
Aufbau-Anleitung Bitte geben Sie beim Aufbau auf Ihre Finger acht. Besonders durch Metallspäne an und in den Rohren, sowie an Schrauben besteht eine erhöhte Verletzungsgefahr! Übersicht über die Teile Bitte vergewissern Sie sich zuerst, dass die folgenden Komponenten vorhanden sind:... -
Seite 6: Anbringen Der Pads
Anbringen der Pads 1. Lösen Sie die Flügelschrauben der Halteklammern an Querstangen, sowie rechtem und linkem Seitenarm. 2. Befestigen Sie die Pads an den Halteklammern. Ziehen Sie die Flügelschrauben der Halteklammern wieder fest. Anbringen der Cymbals 1. Lösen Sie die Flügelschrauben und entfernen Sie den Filz von den Beckenständern. 2. -
Seite 7: Zusammenbau Des Pedals
Zusammenbau des Pedals 1. Schieben Sie den Beater in der Halterung des Pedals. 2. Justieren Sie die Position und befestigen Sie den Beater mit dem Drum- Schlüssel. 3. Befestigen Sie das Pedal am Kick-Pad. 4. Justieren Sie die Position des Beaters in der Mitte des Pads und ziehen Sie die Flügelschraube fest. - Seite 8 3. Verbinden Sie die Pads mit dem Drum Modul mithilfe der markierten Kabel. Fertig? Dann wünschen wir viel Freude beim Spiel mit Ihrem Digital Drum Set!
-
Seite 9: Bedienelemente
Bedienelemente 1. LED-Display: 3-stellig mit Kontrolllampen 2. Lautstärke: Regler für die Lautstärke (Kopfhörer und Line Out). Drehen Sie den Regler im Uhrzeigersinn um die Lautstärke zu erhöhen, gegen den Uhrzeigersinn um sie zu vermindern. 3. START/STOP-Taste: Startet und stoppt das Anspielen eines Pattern. -
Seite 10: Aufbau
Aufbau Bitte vergewissern Sie sich, dass alle Geräte ausgeschaltet sind, bevor Sie sie anschließen, um sie vor Schaden zu bewahren. Anschließen von Pads und Pedalen Bitte benutzen Sie die mitgelieferten Kabel um folgende Pads Pedale anzuschließen: Kick, Snare, Toms 1 bis 3, Crash, Ride, Hi-Hat und das Hi-Hat-Pedal. Die Snare verfügt über einen Stereo- Eingang und unterstützt Double Triggering;... -
Seite 11: Anschlussmöglichkeiten
Anschlussmöglichkeiten Audio-Equipment Wenn Sie einen Verstärker (Amplifier) benutzen möchten, schließen Sie diesen bitte an der Buchse OUTPUT L/MONO / R an der Rückseite des Gerätes an. Für ein Mono-Playback nutzen Sie bitte die Buchse L/MONO, für ein Stereo-Playback die Buchsen L/MONO und R. Die Ausgangslautstärke wird mit dem Regler VOLUME eingestellt. -
Seite 12: Midi Und Usb
MIDI und USB Die Abkürzung MIDI steht für Musical Instrument Digital Interface. Hierbei handelt es sich um eine weltweite Standard-Schnittstelle, die die Kommunikation von elektronischen Musikinstrumenten mit Computern ermöglicht. Daten und Befehle können über diese Schnittstelle ausgetauscht werden. Dieser Informationsaustausch ermöglicht das Kreieren von Instrumenten und Geräten von größerer Vielseitigkeit als es mit isolierten Instrumenten möglich wäre. -
Seite 13: Bedienung
Bedienung Drücken Sie MODE um den Modus zu wechseln. Drücken Sie PAGE um zwischen den Seiten des aufgerufenen Modus zu wechseln. Drücken Sie + oder - um die Parameter einzustellen. Einschalten Vergewissern Sie sich, dass alle Anschlüsse fertig gestellt sind, drehen Sie die Lautstärke auf Minimum und schalten Sie dann erst das Gerät ein, indem Sie den Knopf POWER auf „ON“... -
Seite 14: Pattern
Hi-Hat Der Sound des Hi-Hat variiert je nach der Position des Pedals: • Open Hi-Hat: Schlagen Sie auf das Hi-Hat, ohne das Pedal zu betätigen. • Closed Hi-Hat: Schlagen Sie auf das Hi-Hat und drücken Sie das Pedal ganz durch. •... -
Seite 15: Lautstärke Für Die Drums
Lautstärke für die Drums 1. Drücken Sie MODE um den Pattern-Modus aufzurufen. Das entsprechende Lämpchen leuchtet auf. 2. Drücken Sie PAGE um die Seite für die Lautstärke-Einstellungen für die Drums aufzurufen. Im Display wird die aktuelle Lautstärke angezeigt (d22). 3. Drücken Sie + oder - um den Wert zu verändern (0-32). -
Seite 16: Auswahl Eines Sounds
Reverb an/aus 1. Drücken Sie MODE um in den Kit-Modus zu gelangen; das entsprechende Lämpchen leuchtet auf. 2. Drücken Sie PAGE um die Seite für die Reverb-Einstellung aufzurufen. Durch Drücken der Taste + oder - können Sie den Reverb an- oder ausschalten. Auswahl eines Sounds 1. -
Seite 17: Anpassen Der Midi-Note
Anpassen der Lautstärke 1. Drücken Sie MODE um in den Voice-Modus zu gelangen; das entsprechende Lämpchen leuchtet auf. 2. Drücken Sie PAGE um zur Seite für die Lautstärke- Einstellung zu gelangen. Schlagen Sie auf ein Pad, damit die aktuell eingestellte Lautstärke angezeigt wird (L30). 3. -
Seite 18: Tempo
Tempo Der Tempobereich geht von 30 bis 280. 1. Drücken Sie gleichzeitig die Tasten MODE und PAGE. Im Display wird für drei Sekunden das aktuelle Tempo angezeigt. 2. Drücken Sie + oder - um den Wert zu verändern. Click / Metronom Im Click-Modus gibt es vier Seiten: 1. -
Seite 19: Auswählen Des Sounds
Auswählen des Sounds 1. Drücken Sie MODE um den Click-Modus aufzurufen; das entsprechende LED leuchtet auf. 2. Drücken Sie PAGE um zur Seite für die Sound-Einstellungen zu gelangen. Im Display erscheint der aktuell eingestellte Sound (CL1). 3. Drücken Sie + oder - um die Einstellung zu verändern (CL1 bis CL5). -
Seite 20: Spielen Mit Pattern
Spielen mit Pattern Drücken Sie START/STOP um das Pattern abzuspielen. Drücken Sie erneut, um es zu stoppen. Spielen mit Click Drücken Sie CLICK um das Metronom einzuschalten; das LED blinkt im Takt. Drücken Sie erneut, um es wieder auszuschalten. Spezifikationen Drum Pads 4 Drum Pads, 3 Cymbals, 1 Hi-Hat-Pedal, 1 Kick-Pedal Voreingestellte Kits... -
Seite 21: Drum Kit-Liste
Drum Kit-Liste Übersicht über die Drum-Instrumente Verzeichnis der Pattern... -
Seite 22: Übersicht Über Die Gm-Instrumente
Übersicht über die GM-Instrumente... -
Seite 23: Verzeichnis Der Gm Drum Kits
Verzeichnis der GM Drum Kits... -
Seite 25: Midi Implementierung
MIDI Implementierung... -
Seite 26: Herstellerangaben
WEEE-Erklärung / Entsorgung Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
