XDrum DD-508L Bedienungsanleitung

E-drum set;
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DD-508L E-Drum Set
Bedienungsanleitung
00022174
Version 01/2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für XDrum DD-508L

Inhaltszusammenfassung für XDrum DD-508L

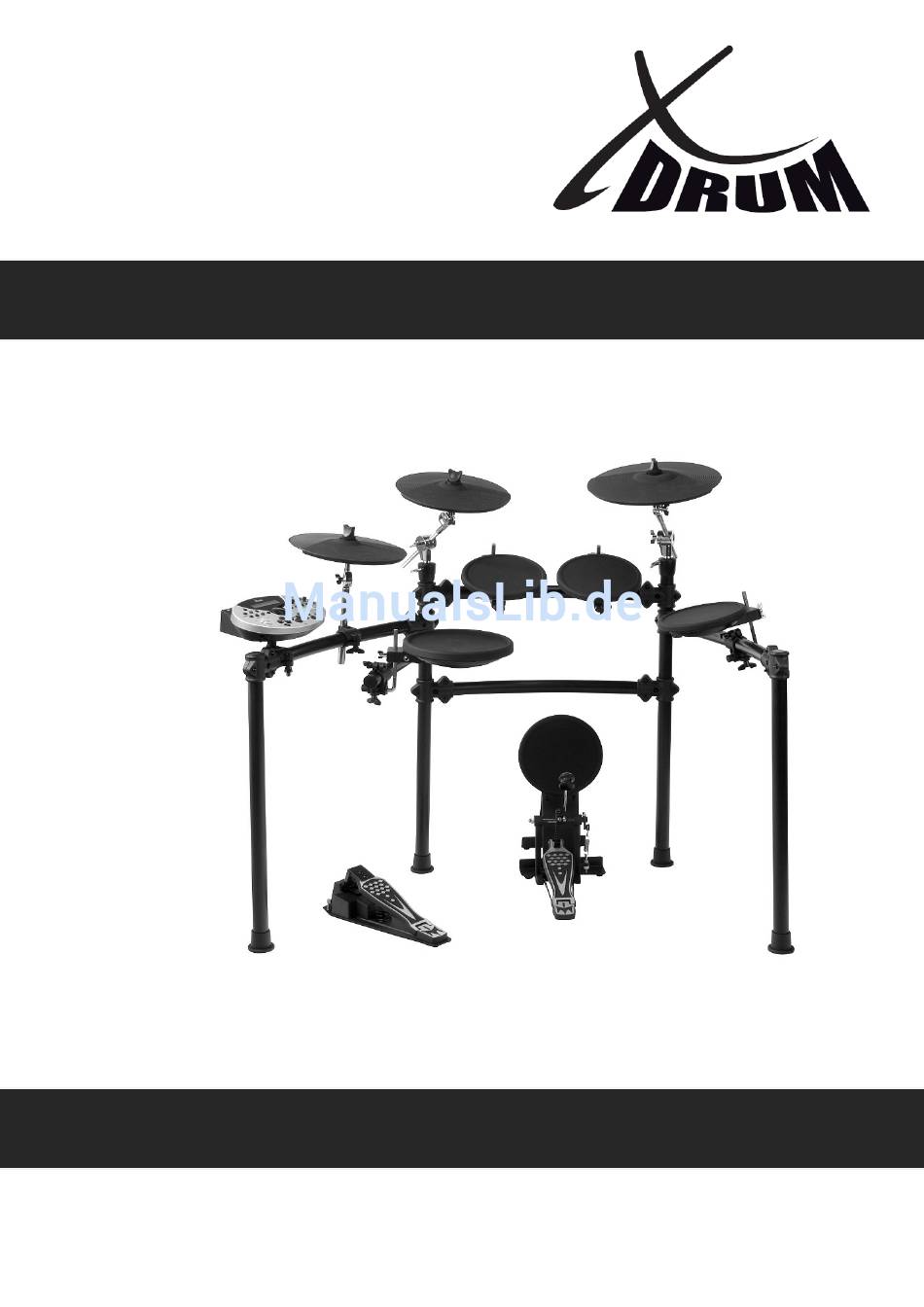

  • Seite 1 DD-508L E-Drum Set Bedienungsanleitung 00022174 Version 01/2010...

  • Seite 2: Die Richtige Handhabung Ihres Digitalen Schlagzeugs

    Herzlichen Glückwunsch! Vielen Dank für Ihren Kauf des Digital Drum-Sets DD-508L. Dieses Schlagzeug wurde entwickelt, um es benutzen und spielen zu können wie ein richtiges Drum- Set, allerdings mit einer größeren Leichtigkeit. Bevor Sie das Instrument einschal- ten, empfehlen wir diese Bedienungsanleitung sorgfältig durchzulesen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienungs-Modul ........................4 Vorderseite ............................5 Rückseite ............................6 Setup ...............................7 Anschließen der Pads und des Pedals .....................7 MIDI und USB Geräte anschließen ....................8 Anschließen von Audio Geräten .......................8 Anschließen von CD Player, etc. (Aux In Klinke) ................8 Kopfhörer anschließen ........................8 Anschließen der Stromversorgung ....................8 ..............................9 Quick Start ............................
  • Seite 4 Utility ................................39 Trigger ..............................40-41 Effekt ................................42 MIDI settings ..............................42 Reset ................................42 SD Karte ..............................43 Daten auf einer SD Karte sichten ......................... 43 MIDI File Wiedergabe von einer SD Karte ....................43 Einen Kanal des MIDI Files stumm schalten ....................44 Laden ................................

  • Seite 5: Eigenschaften

    Dieses digitale Schlagzeug ist ein hochwertiges Instrument für professionelle Musi- ker. Es eignet sich für Konzerte, Proben, Aufnahmen und andere Anwendungen. Sie können aus fast 700 Sounds und 220 Songs Ihren persönlichen Sound wählen. Mit der SD Karte können Sie Ihre Songs speichern und mit der USB MIDI Funktion mit einem Computer kommunizieren.

  • Seite 6: Bedienungs-Modul

    Bedienungs-Modul Vorderseite [MASTER] / [AUX] / [PHONES] Knöpfe [MIXER] Knopf Master Lautstärke, Aux In Lautstärke, Kopfhörer Mixer Menü zum einstellen der Master Lautstärke, Lautstärke Kit Lautstärke, Begleit Lautstärke, Karten MIDI Lautstärke oder Klick Lautstärke. [TEMPO+] / [TEMPO-] Knöpfe [UTILITY] Knopf Tempo des gewählten Songs ändern, Klick, etc;...

  • Seite 7: Rückseite

    Bedienungs-Modul Rückseite Netzteil Eingang AUX IN Anschluss für das 9V Netzteil. Stereo Eingang zum anschließen einer externen Audio Quelle wie z.B. einen MP3 oder CD Player. An/Aus Schalter Line Output Schaltet das Modul ein oder aus. Stereo Ausgang zum Anschluss an ein Audio Sys- MIDI IN und MIDI OUT tem oder Verstärker MIDI Ports für die Kommunikation mit anderen Ge-...

  • Seite 8: Setup

    Setup ACHTUNG! Um elektrischen Schock und Beschädigungen am Gerät zu verhindern, stellen Sie bitte sicher, das sich das Gerät im ausgeschalteten Zustand befindet, bevor Sie irgendwelche Kabel anschließen. Anschließen der Pads und des Pedals Schließen Sie mit Hilfe der enthaltenen Kabel, alle Pads (Kick, Snare, Tom 1-3, Ride, Crash, Hi-Hat, Hi-Hat Control) an das Drum Modul an.

  • Seite 9: Midi Und Usb Geräte Anschließen

    MIDI und USB Geräte anschließen 1. Schliessen Sie einen Computer oder ein anderes Host Gerät an, das USB Audio unterstützt. 2. Für Geräte mit USB Kabel, können Sie USB Audio Gerät im Menü der Software auswählen, um MIDI Daten zu über- tragen.

  • Seite 10: Lcd

    Derzeitiges Kit Hauptdisplay: Eine Punkt Matrix, die es erlaubt Schriften und Zeichen in diversen Größen darzustellen. Dieses Dis- play zeigt den Kit Namen oder den namen des Songs an. In allen Menüs ist dieses Feld beleuchtet. Modus Icon: Die obere Zeile des Displays zeigt den Modus an. („KIT“ leuchtet immer) Derzeitiges Kit Song Nummer, Zählzeit, Tempo (Auf Menü...

  • Seite 11: Quick Start

    Quick Start Strom an Schliessen Sie das 9V Netzteil an das Drum Modul an und schalten Sie das Gerät dann ein. Demo Drücken Sie gleichzeitig die [KIT] und [UTILITY] Knöpfe um in den Demo Modus zu gelangen. Drücken Sie die [+]/[-] Tasten um ein Demo auszusuchen. Mit [PLAY/STOP] starten oder stoppen Sie das Demo.

  • Seite 12: Werte Einstellen

    Werte einstellen Suchen Sie den Parameter aus, den Sie bearbeiten möchten mit Hilfe des LCD Icon. ([PAGE-] / [SAVE/ENTER] / [PAGE+] ist aktiv) Stellen Sie den Wert mit den [+]/[-] Tasten oder DIAL ein. Umbenennen Eingabe LCD Display Erklärung [PAGE+] Cursor nach rechts bewegen [PAGE-] Cursor nach links bewegen...

  • Seite 13: Kit

    Das Modul verfügt über 99 Kits aus denen Sie wählen können (40 voreingestellte Sets und 59 User Sets). Kit Auswahl 1. Kit Modus Drücken Sie die [KIT] Taste, um in den Kit Modus zu gelangen. Der Kit Indikator leuchtet und das Display zeigt das derzeit eingestellte Kit an: Drücken Sie die [+]/[-] Tasten oder verwenden Sie DIAL um ein Kit auszuwählen.

  • Seite 14: Pad Auswahl Led

    Pad Num Trig Num Name MIDI Note KICK SNARE SNARE R TOM1 TOM1 R TOM2 TOM2 R TOM3 TOM3 R TOM4 TOM4 R RIDE RIDE R RIDE Bell CRASH1 CRASH1 R CRASH2 CRASH2 R O HIHAT O HIHAT R Half Open HIHAT Half Open HIHAT R C HIHAT C HIHAT R...

  • Seite 15: Kit Bearbeiten

    Kit bearbeiten Drücken Sie im Kit Menü die [MENU] Taste um die Pad Sounds des ausgewählten Kits zu bearbeiten. Alle Parameter des Pads, Sound, Lautstärke, Panorama, Decay, Tonhöhe, etc., können bearbeitet werden. Tabelle 1.3 Hinweis: EXCHANGE und RENAME Menü können nicht gewählt werden, wenn Sie ein Preset Kit bearbeiten.

  • Seite 16: Detail Erklärung

    Tabelle 1.4 Parameter Beschreibung Para Range ([+]/[-]) Voreinstellung Grp* Pad Sound Gruppe siehe unten für Details Voc* Sound Index/HH 1-674 (siehe unten für Details) Kombi Gruppe Index Volume Lautstärke 0-127 Panorama L8-R8/Center Pitch Tonhöhe -8 - +8 (abhängig vom Pad) Decay Decay 0 - -5...
  • Seite 17 Voc: Das Modul verfügt über 674 Sounds. Drücken Sie die [+]/[-] Knöpfe oder benutzen Sie DIAL um einen Sound auszuwählen. Wenn eine andere Gruppe ausgewählt wird, erneuert sich das „Grp:“ Menü simultan. Hinweis: In dem unten gezeigten Menü zeigt das „DATA:290“ Icon den derzeitigen Sound Index: MIDI Note: Defi nieren: Stellen Sie die MIDI Note auf jedem Pad ein, die durch den MIDI Out Port gesendet wird.
  • Seite 18 Detail Erklärung: Pattern: Maximal 7 Pads können gleichzeitig mit einem Pad Pattern (Hit oder Tap) belegt werden. Grp. Sng: Alle Songs (inklusive Preset Songs, User Songs) können als Pad Pattern verwendet werden. Benutzen Sie DIAL oder die [+]/[-] Tasten um den gewünschten Song auszuwählen. VelCtrl: Lässt Sie wählen ob Sie mit der Anschlagsstärke auf dem Pad die Lautstärke des Patterns beeinflussen wolllen.
  • Seite 19 DrumVoc: Lässt Sie auswählen ob der Pad Sound zusätzlich zum Pattern abgespielt werden soll. AN: Voreinstellung. Wenn Sie das Pad anschlagen erklingt sowohl der Sound als auch das Pattern. AUS: Wenn Sie das Pad anschlagen wird nur das Pattern getriggert. 3.

  • Seite 20: Kit Speichern

    Kit speichern Das Modul erlaubt es Ihnen, User Kits lokal oder auf einer SD Karte zu speichern. Hinweis: Drücken Sie im Menü [SAVE/ENTER] oder speichern Sie das Kit auf der Save Seite. Preset Kit speichern Wählen Sie ein Preset Kit, drücken Sie dann die [SAVE/ ENTER] Taste, das Display zeigt „Sav MyKit001“...
  • Seite 21 Kit speichern User Kit speichern Wählen Sie ein User Kit, z.B. „MyKit001“: Drücken Sie die [SAVE/ENTER] Taste um in das speichern Menü zu gelangen, siehe Tabelle 1.10: Tabelle 1.10 Hinweis: Wenn Sie ein Kit auf die SD Karte speichern, speichert das Modul es automatisch ebenfalls Lokal, auch wenn die SD Karte einen Fehler anzeigt (z.B.

  • Seite 22: Mixer

    Mixer Kit Master Lautstärke, Begleitungslautstärke (=Master Song Wiedergabe Lautstärke), Klick Lautstärke und Karten MIDI Lautstärke können im Drum Modul Mixer eingestellt werden. Master Lautstärke Drücken Sie den [MIXER] Knopf um in das Mixer Menü zu gelangen. Drücken Sie die [PAGE+] Taste um „SongpVol“, „ClickVol“...
  • Seite 23 Mixer Tabelle 2.2 Tabelle 2.3 Parameter Zweiter Erklärung Value RangeDefault Parameter KITVol Kit Master Lautstärke 0 - 127 TrigVol Momentane Trigger Lautstärke 0 - 127 — AcmpVol Begleitungslautstärke 0 - 127 DrumVol Song Schlagzeuglautstärke 0 - 127 — PercVol Song Percussionlautstärke 0 - 127 —...

  • Seite 24: Song

    Song • Das Modul verfügt über 220 Songs. Preset (intern) Songs (Songs 1-120) und User Songs (Songs 121- 220). • Der Sequencer des Moduls teilt die Songs in 7 verschiedene Parts auf. Der Schlagzeug Part wird ver- wendet um abzuspielen oder aufzunehmen, was auf den Pads gespielt wird. Zusäzlich gibt es noch den Percussion Part, Part 1, Part 2, Part 3, Part 4 und Part 5 als Begleitinstrumente (backing parts).

  • Seite 25: Song Bearbeiten

    Song Begleitungslautstärke einstellen Stellen Sie die Begleitungslautstärke des Songs passend zur Kit Lautstärke ein (siehe MIXER). Vorrübergehende Änderung des Tempos Sie können das Tempo des Songs während der Wiedergabe ändern. Das Tempo wird zur Voreinstellung zurückgesetzt, wenn Sie einen anderen Song auswählen. (siehe Song bearbeiten) Song bearbeiten 1.
  • Seite 26 Song Gesamteinstellung (SET UP) 1. Drücken Sie im „SET UP“ screen den [SAVE/ ENTER] Knopf um in das Set Up zu gelangen. 2. Drücken Sie die [PAGE+]/[PAGE-] Knöpfe um durch die Menüs zu schalten. Tabelle 3.3 Befehlseingabe LCD Display Erklärung Tempo: 103 [SAVE/ENTER] Song Wiedergabe Tempo...
  • Seite 27 Song Parameter Erklärungen: Wenn Sie Parameter während der Wiedergabe ändern, werden die Änderungen sofort aktiv. Tempo Sie können das Tempo des Songs während der Wiedergabe ändern. Das Tempo wird zur Voreinstellung zurückgesetzt, wenn Sie einen anderen Song auswählen. T-Sig Für einen Preset Song zeigt dieser Parameter die Taktart an. Bei einem User Song ist die Voreinstellung 4/4 und kann nicht geändert werden.
  • Seite 28 Song Part Einstellungen (Drum/Perc/Part1-Part5) Drum/Perc Part 1. Wählen Sie im Song Menü den Part aus und drücken Sie dann die [SAVE/ENTER] Taste um in die Part Einstellungen zu gelangen: 2. Drücken Sie [PAGE+]/[PAGE-] um durch die Menüs zu schalten: Tabelle 3.5 Befehlseingabe LCD Display Erklärung...
  • Seite 29 Song Tabelle 3.7 Befehlseingabe LCD Display Erklärung Voc: GrandPno [SAVE/ENTER] Sound der Part 1 - 5 zugewiesen ist Volume: 100 [PAGE+] Part Lautstärke Reverb: 64 [PAGE+] Part Hall Pan: Center [PAGE+] Part Panorama Tabelle 3.8 Parameter Erklärung Bereich Voreinstellung Voc* Sound der Part 1 - 5 Bereich Details siehe unten —...
  • Seite 30 Song speichern Das Modul erlaubt es Ihnen Preset Songs zu bearbeiten und als User Songs zu speichern. Sie können ausserdem alle User Songs auf SD Karte speichern. Hinweis: Sie gelangen mit Drücken der [SAVE/ENTER] Taste aus jedem Song Menü in das Song speichern Menü.
  • Seite 31 Song speichern User Song speichern Um einen editierten User Song zu speichern, drücken Sie [SAVE/ENTER]: Wenn keine SD Karte erkannt wird, können Sie den Song auch lokal speichern. Tabelle 3.10 Wenn eine SD Karte erkannt wird, gelangen Sie in das Menü, wo Sie die Dateien auswählen können (CurSng/AllSngs) und die Speicherposition (Local/Card): Tabelle 3.11 Hinweis:...

  • Seite 32: Mute

    MUTE Mute (stumm) an: Drücken und halten Sie den [MENU] Knopf. Dann drücken Sie den [PART MUTE] Knopf um in das Mute Menü zu gelangen. Wenn Mute eingeschaltet ist, leuchtet der [PART MUTE] Knopf. Drücken Sie im Song Modus den [PART MUTE] Knopf um Song Parts stumm zu schalten (Drum, Percussion, Part 1 - Part 5).
  • Seite 33 Mute Einen Kanal eines MIDI Files stumm schalten 1. Wenn Sie Dateien auf der SD Karte sichten, drücken und halten Sie den [MENU] Knopf und drücken dann den [PART MUTE] Knopf um eine Einstellung aus dem Mute Menü auszusuchen. Sie können jeden der 16 Kanäle auswählen, wenn die Part Mute Funktion aktiviert ist.

  • Seite 34: Aufnahme

    Aufnahme Sie können bis zu 100 Songs aufnehmen. Jeder Song hat 7 Spuren (Drum + Percussion + Part 1 - Part 5). Part 1 - Part 5 können nur via MIDI IN aufgenommen werden. Neuen Song aufnehmen 1. Suchen Sie einen neuen Song aus (vor dem Song Name erscheint das „*“...

  • Seite 35: Aufnahme

    Aufnahme 1. Aufnahme starten Drum/Percussion Parts aufnehmen Im Aufnahme warten Status, dücken Sie den [PLAY/STOP] Knopf oder schlagen eines der Pads an (wenn SYNC Start AN ist) um die Aufnahme zu starten. Das Display zeigt „Recording“, Zählzeit und Taktart Indi- katoren stellen sich ein und die [REC] und [PLAY/STOP] Knöpfe leuchten.

  • Seite 36: Aufnahme Basierend Auf Einem Preset Song

    Aufnahme Aufnahme basierend auf einem Preset Song 1. Wählen Sie einen Preset Song (z.B. 021) und drücken Sie den [REC] Knopf. Das Drum Modul zeigt an, das der Song als User Song gespeichert wird. Es wählt den ersten freien User Song Speicherplatz aus. Sollte kein Song frei sein, wählen Sie den ersten.
  • Seite 37 Aufnahme Tabelle 5.2 Parameter Erklärung Parameter [+]/[-] Voreinstellung Part* Aufnahme Part wählen Drum/Perc DRUM TimeSig Aufnahme Taktart 0-9/2,0-9/4,0-9/8,0-9/16 Tempo Tempo 30 - 280 Mode* Aufnahme Modus Neu/Überspielen Überspielen Loop* Loop Länge AUS/ALLE/1-99 Qntize* Quantisieren AUS/8/8T/16/16T/32/32T/64 Sync-ST Synchron Start AUS/AN Precount Vorzähl Einstellung 0 - 2 Detail Erklärungen:...

  • Seite 38: Klick

    KLICK Klick An/Aus Sie können den Klick Sound an und aus schalten wenn Sie den [CLICK] Knopf drücken. [CLICK] leuchtet wenn der Klick Sound auf an geschaltet ist Hinweis: Im Demo Modus ist [CLICK] ohne Funktion Klick Einstellungen Halten Sie den [MENU] Knopf gedrückt und drücken dann [CLICK] um in das Menü...

  • Seite 39: Speichern

    SPEICHERN Alle User Kits, User Songs und das Globale Setup (inklusive Klick, Pad und Mixer Einstellungen, etc.) können auf einer SD Karte gespeichert werden. Siehe Tabelle 7.1 für Speicherpfade: Tabelle 7.1 File Typ Format Speicherpfad User Kit *.KIT ..Root\MY_EDRUM\ Alle User Kits *.KIT ..Root\MY_EDRUM\ User Song...

  • Seite 40: Utility

    UTILITY Die Trigger Erkennungs Parameter, Hall Effekte, EQ, MIDI setup, Werkseinstellungen wiederher- stellen Einstellungen können im UTILITY Menü vorgenommen werden. Drücken Sie den [UTILI- TY] Knopf um in das Utility Menü zu gelangen: Tabelle 8.1...

  • Seite 41: Trigger

    Utility Trigger Sie können die Parameter von jedem Drum und Becken Pad im Trigger Menü einstellen. Sie können ein Pad zum editieren auswählen indem Sie es anschlagen oder die entsprechende Pad Taste auf dem Modul drücken. Hier sind die Parameter für die Trigger: Tabelle 8.2 Item Erklärung...

  • Seite 42: Rim Sensibilität (Rim-Sens)

    Utility Scan Zeit (Scan-T) Weil die Zeit die ein Sample zum ansprechen braucht auch vom Pad abhängen kann, ist es möglich, das bei gleich hartem Anschlag der Sound in der Lautstärke variieren kann. Sollte dies auftreten, können Sie mit „SCAN TIME“ die Ansprache einstellen, so das die Anschlagshärte präziser erkannt wird. Je höher der eingestellte Wert, desto länger dauert es, bis der Sound abgespielt wird.

  • Seite 43: Effekt

    Utility EFFEKT Sie können den Hall Effekt und die Parameter des 4-Band EQ im „Effect“ Menü einstellen. Tabelle 8.3 Item Erklärung Parameter Voreinstellung Reverb Sensibilität 1 - 48 — RvbTyp Grenzwert 0 - 120 — EqSwitch Trigger Kurve Normal/Exp1/Exp2/Log1/Log2/Loud Normal Retrig-C* Retrigger Cancel 0 - 50...

  • Seite 44: Sd Karte

    SD Karte Dateien auf der SD Karte 1. Drücken Sie den [CARD] Knopf und Sie gelangen in das Hauptmenü der SD Karte. Der [CARD] Knopf leuchtet. Im Menü sehen Sie die einzelnen Folder und die unterstützten Formate. Das Modul unterstützt die Formate *.MID, *.KIT, *.SNG, *.SET.

  • Seite 45: Einen Kanal Des Midi Files Stumm Schalten

    SD-Karte Einen Kanal eines MIDI Files stumm schalten Wenn Sie Dateien auf der SD Karten ansehen, drücken und halten Sie die [MENU] Taste und drücken dann [PART MUTE] um Einstellungen im Mute Menü vornehmen zu können. Sie können jeden beliebigen der 16 Kanäle stumm schalten wenn die „Part Mute“...

  • Seite 46: Laden

    SD-Karte Laden Sie können ein MIDI File als User Song laden oder auch Kit Einstellungen laden (*.KIT), alle User Songs (*.SNG), oderGlobale Einstellungen (*.SET). Wenn Sie z.B. ein MIDI File als User Song laden wollen, ist der Vorgang wie folgt nachdem sie „Load“ im Karten Menü...

  • Seite 47: Löschen

    SD-Karte Löschen 1. Wählen Sie „Delete“ im Karten Menü und drücken dann [SAVE/ENTER]. Sie werden dann gefragt die Eingabe zu bestätigen. 2. Drücken Sie [SAVE/ENTER] um zu bestätigen oder [EXIT] um den Vorgang abzubrechen. Nach dem löschen kehrt das Display in das vorherige Menü...

  • Seite 48: Formatieren

    SD-Karte Formatieren 1. Wählen Sie „Format“ im Karten Menü und drücken dann [SAVE/ENTER]. Sie werden dann aufgefordert die Eingabe zu bestätigen. 2. Drücken Sie [SAVE/ENTER] um zu bestäti- gen oder [EXIT] um den Vorgang abzubrechen. Hinweis: Nach dem Formatieren sind alle Daten gelöscht die vorher auf der Karte waren. Stellen Sie daher sicher, das Sie ein Backup aller wichtigen Informationen haben.

  • Seite 49: Anhang

    Liste der Sounds AcBd17 StdBd1 AcBd18 StdBd2 AcBd19 ClascBd1 AcBd20 ClascBd2 AcBd22 AcBd23 RockBd1 AcBd24 RockBd2 AcBd26 RockBd3 AcBd27 RoomBd1 AcBd28 RoomBd2 AcBd29 JazzBd1 AcBd30 JazzBd2 HouseBd1 BandBd1 HouseBd2 BandBd2 CamcoBd1 HouseBd3 HouseBd4 CamcoBd2 FunkBd1 StepBd FunkBd2 TechBd DrBsBd FunkBd3 HipopBd1 JunkydBd HipopBd2...
  • Seite 50 Liste der Sounds EIBd18 506Sn1 ClasSn1 506SnR1 ClasSnR1 506Sn2 ClasSn2 506SnR2 ClasSnR2 1969Sn AcSn 1969SnR AcSnR 1971Sn StdSn1 1971SnR 1976Sn StdSnR1 1976SnR StdSn2 R&BSn StdSnR2 R&BSnS StdSn3 RockSn1 Lowfi Sn Lowfi SnS RockSnR1 RockSn2 VoiceSn RockSn3 VoiceSnR RoomSn1 AcSn1 RoomSn2 AcSn2 RoomSn3 AcSn3...
  • Seite 51 Liste der Sounds ElSn4 ClsTmR1b ElSn5 ClsTm2b ElSn6 ClsTmR2b ElSn7 ClsTm3b ElSn9 ClsTmR2b ElSn10 ClsTm4b ElSn12 ClsTmR4b ElSn13 ClsTm5b ElSn14 ClsTmR5b ElSn15 ClsTm6b ElSn16 ClsTmR6b ElSn17 CamcoTm1 ElSn18 CamcoTm2 ElSn19 CamcoTm3 ElSn20 CamcoTm4 ElSn21 CamcoTm5 ElSn22 CamcoTm6 ElSn23 AcTm1 ElSn24 AcTmR1 ElSn25 AcTm2...
  • Seite 52 Liste der Sounds RoomTm3 BshTm2b RoomTm4 BshTmR2b BshTm3b RoomTm5 RoomTm6 BshTmR3b Timpani BshTm4b FunkTm1 BshTmR4b FunkTm2 BshTm5b BshTmR5b FunkTm3 BshTm6b FusnTm1 BshTmR6b FusnTm2 TomRim FusnTm3 606Tm1 1969Tm1 1969Tm2 606Tm2 606Tm3 1969Tm3 1971Tm1 606Tm4 1971Tm2 606Tm5 1971Tm3 606Tm6 1976Tm1 808Tm1 1976Tm2 808Tm2 1976Tm3 808Tm3...
  • Seite 53 Liste der Sounds ClsCr2 VoiceTm3 IndTm1 ClsCr3 IndTm2 ClsCr4 IndTm3 Splash Std20Rd SplashBl Std22Rd RockCr StdRdBl RkSplash RockRd JzSplash RockBl JzSpBl DryRdBl BshCr VintgRd CrystlCr 60‘sRd CryCrBl ClnPopRd China2 PopRdBl ChinaLow LightRd OrHit1 FlatRd OrHit2 TechRd1 OrHitBl TechRd2 DrBsCr1 JyBreak DrBsCr2 JyMetal China3...
  • Seite 54 Liste der Sounds MiniHOp JyHCs MiniHOpR NoiseHCs ClsHOpA BrshHCs ClsHOpB StdHPdA CamcoHOp StdHPdB VoiceHOp RockHPd HouseHOp PopHPd 606HOp BrshHPd 808HOp 60‘sHPd 909HOp MiniHPd JyHOp ClsHPdA NoiseHOp ClsHPdB BassHOp CamcoHPd StdHfOp VoiceHPd RockHfOp HouseHPd PopHfOp 606HPd PopHfR 808HPd BrshHfOp JyHPd 60‘sHfOp NoiseHPd MiniHfOp BrshHPd...
  • Seite 55 Liste der Sounds CgslpLo Tabla3 CgslpHi Tabla4 ElectCgL Tabla5 OpCga Tabla6 Cgaslp CowBl TimbHi Timblo TimbHi Timblo OpTblHi OpTblLo SlpTbl MuTblslp FX10 Cabasa FX11 Maracas FX12 Whistle FX13 GuiroS FX14 GuiroL FX15 Claves FX16 Woodbk FX17 CuicaMut FX18 CuicaOp FX19 TriaMut FX20 TriaOp...
  • Seite 56 Liste der Sounds FX41 FX42 FX43 FX44 FX45 FX10 FX46 FX11 FX47 FX12 FX48 FX13 FX49 FX14 FX50 FX15 FX51 FX16 FX52 FX17 FX53 FX54 FX55 Three Four FX57 Five FX58 FX59 Seven FX60 Eight FX61 Nine FX62 FX63 FX64 FX65 FX66 FX67...

  • Seite 57: Kit Liste

    Kit Liste DrumBass Funk HipHop-1 HipHop-2 House-1 House-2 Vintage Junkyard M-box Step Industry Lowfi Metal Electron JzLatin Noise Std-1 R&B Magic Teckno...

  • Seite 58: Song Liste

    Song Liste...
  • Seite 59 Song Liste Latin Dance 2...
  • Seite 60 Song Liste Disco2 RainTap Rain Tap Pizzcato Strings...

  • Seite 61: Demo Liste

    Demo Liste ASCII Zeichen Liste...

  • Seite 62: Herstellererklärung

    Herstellererklärung Garantie und Gewährleistung Neben der gesetzlichen 24 monatigen Gewährleistungsfrist übernehmen wir eine Garantie von 6 Monaten. Die Garantiezeit beginnt ab dem Datum des Kaufs von fabrikneuen ungebrauchten Produkten durch den erstmaligen Endkunden. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis, die der zuständige Service- Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig durchgeführt.

  • Seite 63: Konformitätserklärung

    Konformitätserklärung Dieses Produkt entspricht den grundlegenden Anforderungen und den weiteren folgender Richtlinien: • 2004/108/EU EMV-Richtlinie • 2006/95EU Niederspannungsrichtlinie Die vollständige Konformitätserklärung kann unter http://www.kirstein.de/docs/konformitaetserklaerungen eingesehen werden Akkus und Batterien Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel.
