Montageanleitung

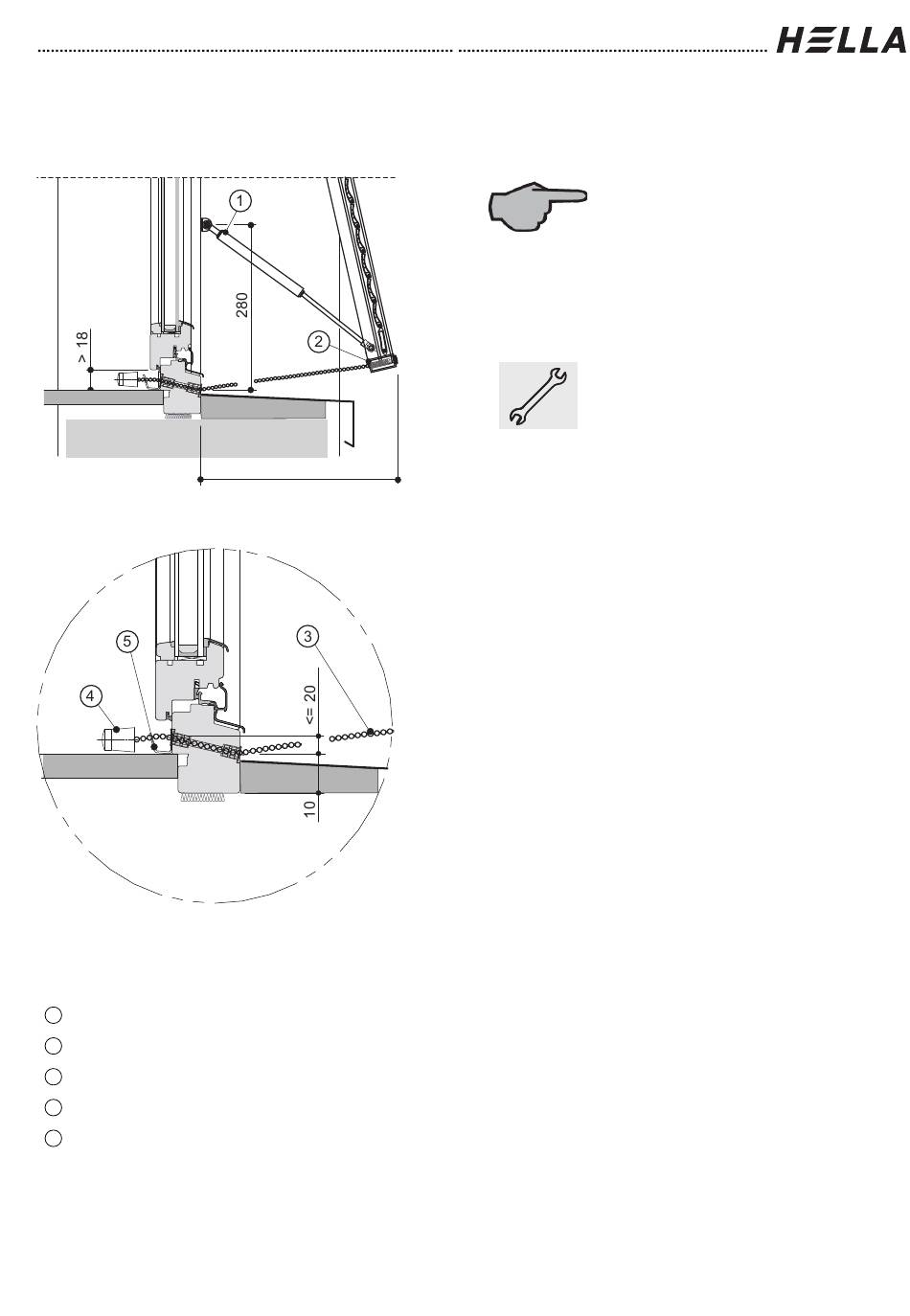

Montage Aussteller
Abb. 37
Abb. 38
Legende
Gasdruckfeder
1
Formrohr
2
Kugelkette
3
Zugknauf
4
Kettenfixierung
5
Technische Änderungen vorbehalten – Ausgabe Juli/2024
425
Montage Gasdruck-Aus-
steller
Fertigen Sie sich 2 Einlege-
hölzer mit einer Dicke von
6mm an, um das Scharnier
des Ausstellers während der
Montage zu blockieren.
Formrohr (2) in die Eckver-
binder einclipsen. Transpa-
renten Kettennippel in die
kleinere Bohrung des Form-
rohres eindrücken.
Die Kugelkette (3) von der
Rückseite aus durchziehen
(Druckfeder verschwindet
im Formrohr). Formrohr mit
Stopfen (abhängig von der
Farbe) verschließen. Da-
nach die Führungsschienen
und die Gasdruckfedern (1)
am Blendrahmen befesti-
gen.
Durchgangsbohrung in der
Mitte des Blendrahmens Ø
5 mm fertigen. Jeweils an
Innen- und Außenseite eine
Senkbohrung mit Ø 8,5 mm
und Tiefe 15 mm herstellen.
Die 2 beige-transparenten
Durchführungsnippel in den
Blendrahmen drücken.
Kette durch den Blendrah-
men durchführen.
Kettenfixierung (5) innen auf
Blendrahmen montieren.
31
