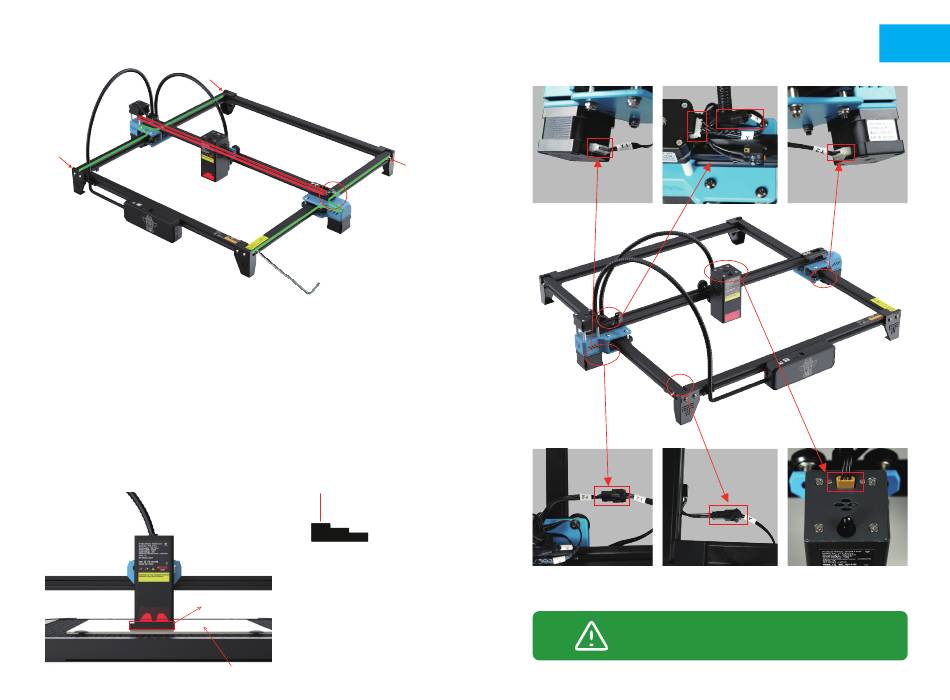

TTS-20 PRO EINRICHTEN
Einstellen des Zahnriemens
Seitliche Zahnriemeneinstellung:
Fixieren Sie die Befestigungsschrauben des Zahnriemens
auf einer Seite, ziehen Sie den Zahnriemen auf der anderen
Seite stramm und fixieren Sie dann die seitlichen
Schrauben.
Einstellung des Zahnriemens der X-Achse:
Prüfen Sie, ob der Zahnriemen auf der Zahnriemenscheibe
des X-Achsen-Motors hängt, und ziehen Sie dann die
Einstellen des Fokus
Laser Modul
Platte mit fester Dicke
Material für die Gravur
25
Sechskantschlüssel
Gravur-/Schnitthöhe
Platte mit fester Dicke
MASCHINENVERKABELUNG
X-Achse Motorleitung
Y1 Motor
X-Achse Grenzwertlinie
Verdrahtung des
Grenze der Y-Achse
Y2-Motorpaares(Unten)
Nachdem das Kabel angeschlossen ist, versuchen Sie bitte,
die Maschine zu bewegen und prüfen Sie, ob das Kabel die
Bewegung der Maschine behindert.
DE
Y2 Motor
Verkabelung des
Lasermoduls
26
