ZUSAMMENBAU DER MASCHINE

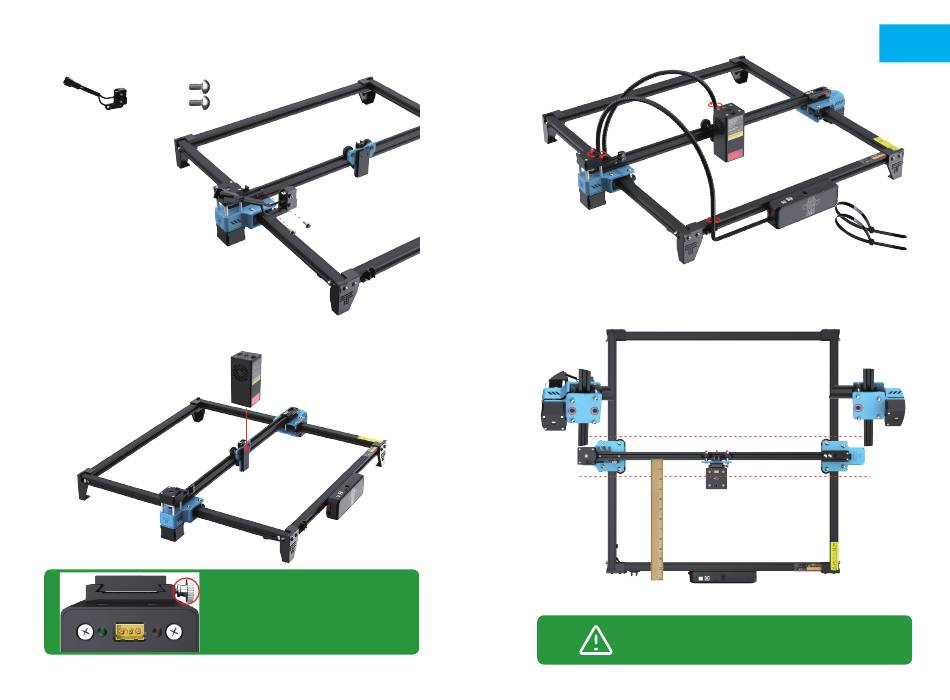

Einbau des Endanschlags der X-Achse
Endanschlag der X-Achse
M3 X 6
Einbau des Lasermoduls
Schieben Sie den Schieber entsprechend der
Form in die Nut des Schiebers.
Wenn Sie den Schieber nicht einschieben
können, stellen Sie bitte die Handschraube
nach.
23
Laser Modul
TTS-20 PRO EINRICHTEN
Balgbefestigung
Befestigen Sie den Faltenbalg am Sitz, der mit einem
Kabelbinder fixiert werden kann.
Einstellen der Parallelität der X-Achse
Das Lineal ist nicht im
Lieferumfang enthalten.
Die Einstellung erfolgt durch Lösen der
Schraube an der Unterseite.
Der Strahl der X-Achse muss garantiert parallel sein,
sonst wird er nicht richtig graviert.
DE
Hinter dem
Lasermodul
"Kabelbinder
(im Lieferumfang)".
24
