1
Zu Ihrer Sicherheit
Für den gefahrlosen und erfolgreichen Einsatz des Gerätes diese Anleitung vollständig lesen. Werden
die Anweisungen nicht befolgt, übernimmt der Hersteller keine Gewährleistung!
• Allgemeine Sicherheitsvorschriften für den Umgang mit Chemikalien beachten!
• Herstellerhinweise beachten! Sicherheitsdatenblatt des eingesetzten LOCTITE-
Produkts anfordern!
2
Einsatzbereich und Funktionsbeschreibung
Der Vari-Drop™-Dosiergriffel eignet sich zum manuellen Auftragen aller Loctite-Produkte. Er kann
eingesetzt werden mit den regelbaren Produkttanks 97003 und 97004 sowie mit dem Kartuschen-
Entleerungsgerät 97109.
Durch Verstellen der Einstellschraube 7 am Dosiergriffel können kleine bis große Dosiermengen
eingestellt werden.
Die Dosiermenge wird bestimmt durch
- den Dosierdruck im Produktbehälter,
- die Öffnungzeit des Dosierventils,
- den eingestellten Hub an der Einstellschraube 7 und
- die eingesetzte Dosiernadel.
3

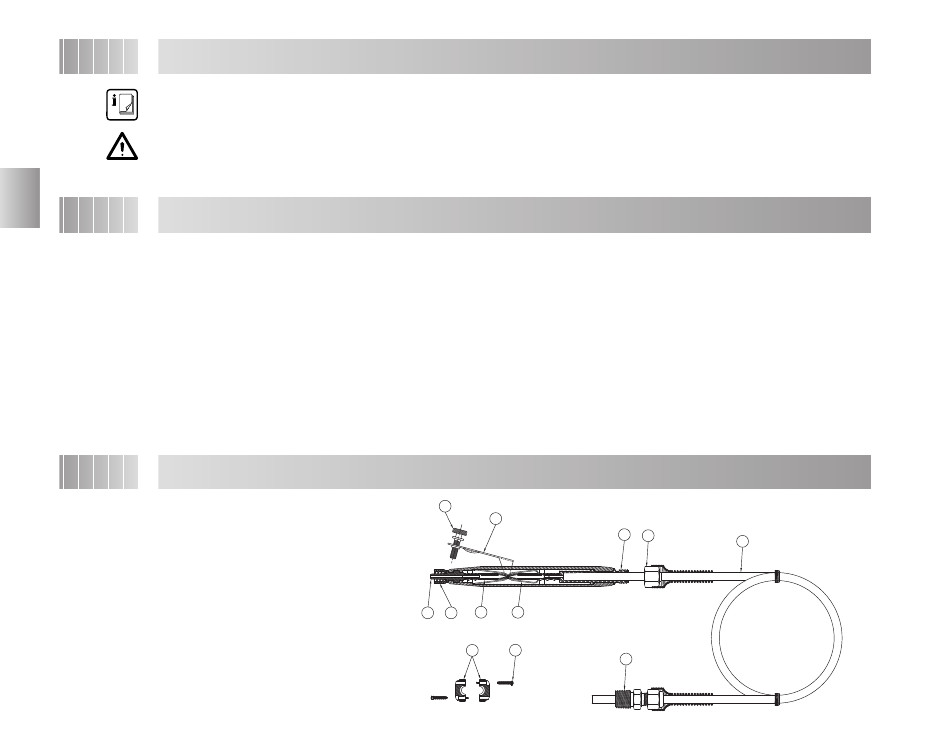

Beschreibung der Bedienelemente und Teile
1. Quetschfeder
2. Dosiergriffelgehäuse
3. Dosiernadelaufnahme
4. Produktschlauchanschluß
5. Auslöser
6. Quetschbarer Produktschlauch
7. Einstellschraube
8. Gehäuseschraube
9. Silikonschlauch (nicht gezeigt)
10. Überwurfmutter für
Produktschlauchanschluß
11. Produktverschraubung für
den Produkttank
6
12. Produktschlauch
13. Muffe Luer-Lok
7
5
3
13
6
1
2
8
4
10
11
12
