Montage des Aufhängerings

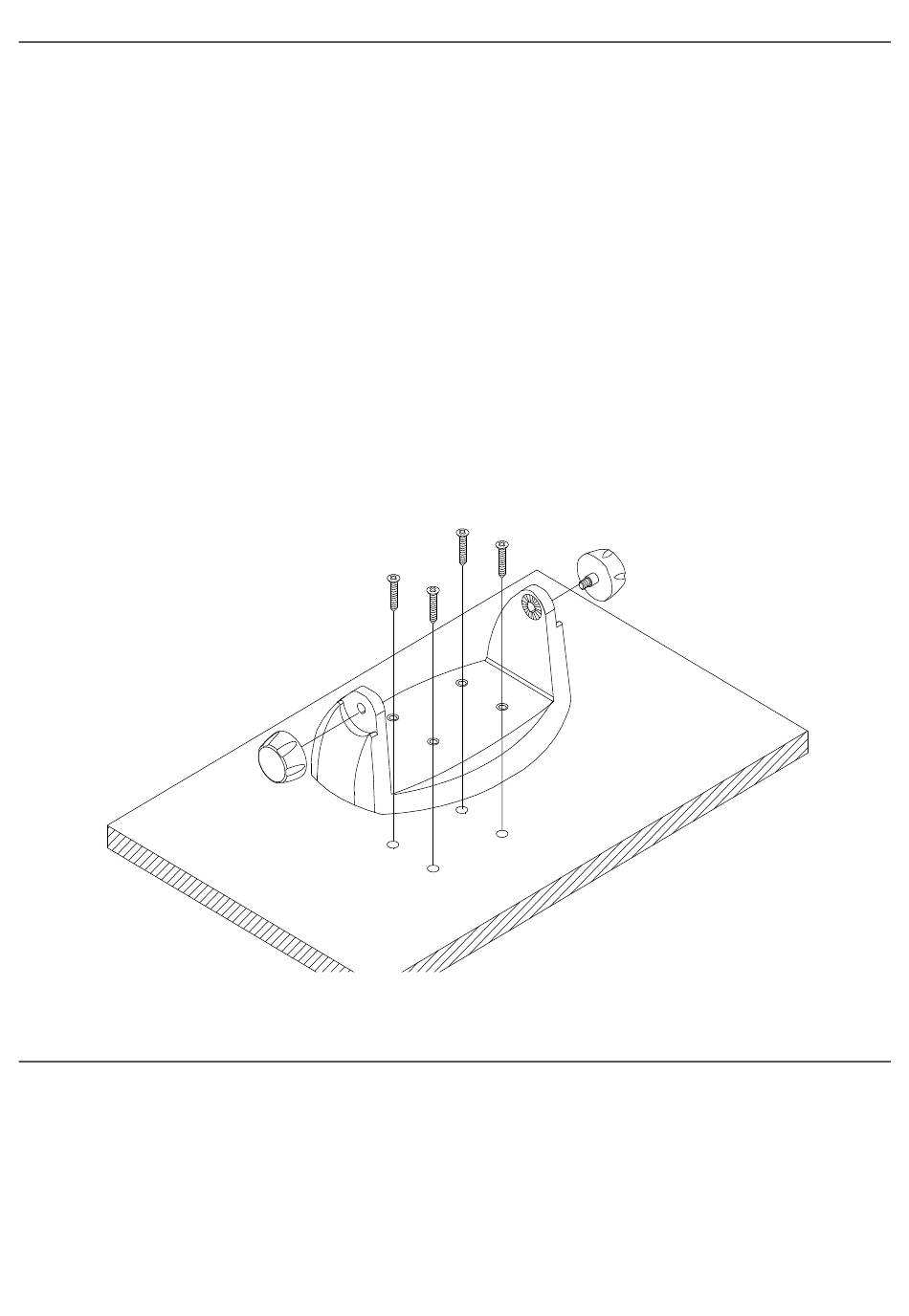

1. Halten Sie den Aufhängering an die gewählte Stelle, und verwenden Sie einen
weichen Bleistift, um die Positionen für die Schraubenlöcher auf der Montagefläche zu
markieren.
2. Wenn der Bereich hinter der Befestigungsfläche nicht erreicht werden kann, um die
Muttern zu befestigen, verwenden Sie die Schneidschrauben statt der abgebildeten
Flügelschrauben. Wenn Sie in Fiberglas bohren, verwenden Sie einen kleineren Bohrer
als 5 mm zum Bohren der Führungslöcher.
Anderenfalls bohren Sie die vier Schraubenlöcher an den markierten Stellen mit einem
5 mm-Bohrer. Bohren Sie ganz durch die Befestigungsfläche.
3. Verwenden Sie einen Philips-Schraubendreher und den Satz bestehend aus vier
Flügelschrauben, Federscheiben, Unterlegscheiben und Muttern, um den Aufhängering
an der Einbaustelle zu befestigen.
4. Schieben Sie die Funkanlage in den Aufhängering.
5. Schieben Sie die beiden Rändel-Einstellschrauben durch die Löcher, und ziehen Sie sie
so fest, dass die Funkanlage im gewünschten Ablesewinkel fixiert ist.
Ändern des Anzeigewinkels
Der Anzeigewinkel am Aufhängering kann in einem Bereich von 20° geneigt werden. So
ändern Sie den aktuellen Anzeigewinkel des Aufhängerings:
1. Stützen Sie die Funkanlage ab, und lösen Sie dann vorsichtig die Befestigungsknöpfe,
bis das Gerät bewegt werden kann.
2. Richten Sie die Funkanlage neu aus, und ziehen Sie anschließend die
Befestigungsknöpfe wieder fest.
