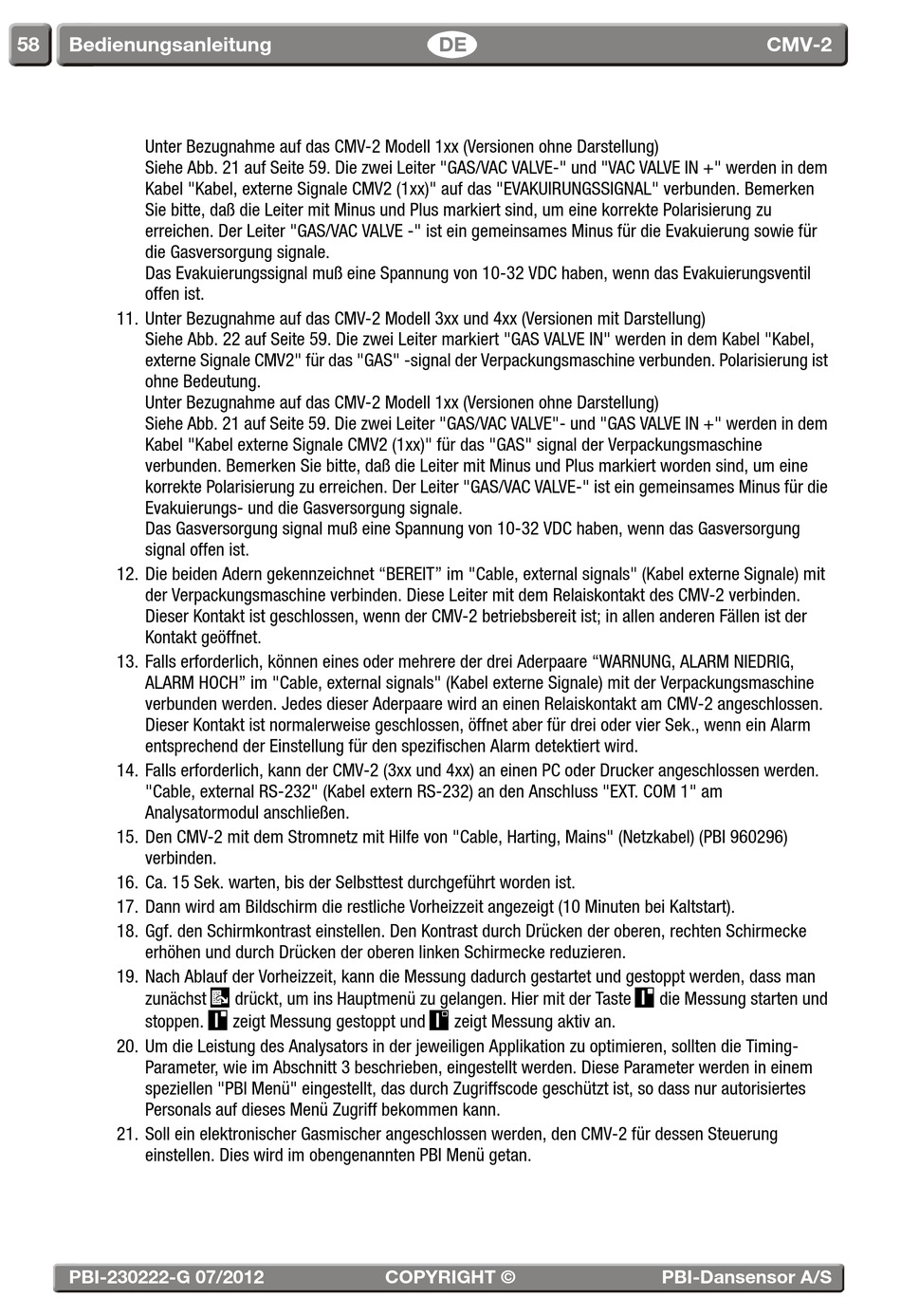

58 Bedienungsanleitung
Unter Bezugnahme auf das CMV-2 Modell 1xx (Versionen ohne Darstellung)
Siehe Abb. 21 auf Seite 59. Die zwei Leiter "GAS/VAC VALVE-" und "VAC VALVE IN +" werden in dem
Kabel "Kabel, externe Signale CMV2 (1xx)" auf das "EVAKUIRUNGSSIGNAL" verbunden. Bemerken
Sie bitte, daß die Leiter mit Minus und Plus markiert sind, um eine korrekte Polarisierung zu
erreichen. Der Leiter "GAS/VAC VALVE -" ist ein gemeinsames Minus für die Evakuierung sowie für
die Gasversorgung signale.
Das Evakuierungssignal muß eine Spannung von 10-32 VDC haben, wenn das Evakuierungsventil
offen ist.
11. Unter Bezugnahme auf das CMV-2 Modell 3xx und 4xx (Versionen mit Darstellung)
Siehe Abb. 22 auf Seite 59. Die zwei Leiter markiert "GAS VALVE IN" werden in dem Kabel "Kabel,
externe Signale CMV2" für das "GAS" -signal der Verpackungsmaschine verbunden. Polarisierung ist
ohne Bedeutung.
Unter Bezugnahme auf das CMV-2 Modell 1xx (Versionen ohne Darstellung)
Siehe Abb. 21 auf Seite 59. Die zwei Leiter "GAS/VAC VALVE"- und "GAS VALVE IN +" werden in dem
Kabel "Kabel externe Signale CMV2 (1xx)" für das "GAS" signal der Verpackungsmaschine
verbunden. Bemerken Sie bitte, daß die Leiter mit Minus und Plus markiert worden sind, um eine
korrekte Polarisierung zu erreichen. Der Leiter "GAS/VAC VALVE-" ist ein gemeinsames Minus für die
Evakuierungs- und die Gasversorgung signale.
Das Gasversorgung signal muß eine Spannung von 10-32 VDC haben, wenn das Gasversorgung
signal offen ist.
12. Die beiden Adern gekennzeichnet "BEREIT" im "Cable, external signals" (Kabel externe Signale) mit
der Verpackungsmaschine verbinden. Diese Leiter mit dem Relaiskontakt des CMV-2 verbinden.
Dieser Kontakt ist geschlossen, wenn der CMV-2 betriebsbereit ist; in allen anderen Fällen ist der
Kontakt geöffnet.
13. Falls erforderlich, können eines oder mehrere der drei Aderpaare "WARNUNG, ALARM NIEDRIG,
ALARM HOCH" im "Cable, external signals" (Kabel externe Signale) mit der Verpackungsmaschine
verbunden werden. Jedes dieser Aderpaare wird an einen Relaiskontakt am CMV-2 angeschlossen.
Dieser Kontakt ist normalerweise geschlossen, öffnet aber für drei oder vier Sek., wenn ein Alarm
entsprechend der Einstellung für den spezifischen Alarm detektiert wird.
14. Falls erforderlich, kann der CMV-2 (3xx und 4xx) an einen PC oder Drucker angeschlossen werden.
"Cable, external RS-232" (Kabel extern RS-232) an den Anschluss "EXT. COM 1" am
Analysatormodul anschließen.
15. Den CMV-2 mit dem Stromnetz mit Hilfe von "Cable, Harting, Mains" (Netzkabel) (PBI 960296)
verbinden.
16. Ca. 15 Sek. warten, bis der Selbsttest durchgeführt worden ist.
17. Dann wird am Bildschirm die restliche Vorheizzeit angezeigt (10 Minuten bei Kaltstart).
18. Ggf. den Schirmkontrast einstellen. Den Kontrast durch Drücken der oberen, rechten Schirmecke
erhöhen und durch Drücken der oberen linken Schirmecke reduzieren.
19. Nach Ablauf der Vorheizzeit, kann die Messung dadurch gestartet und gestoppt werden, dass man
zunächst
stoppen.
20. Um die Leistung des Analysators in der jeweiligen Applikation zu optimieren, sollten die Timing-
Parameter, wie im Abschnitt 3 beschrieben, eingestellt werden. Diese Parameter werden in einem
speziellen "PBI Menü" eingestellt, das durch Zugriffscode geschützt ist, so dass nur autorisiertes
Personals auf dieses Menü Zugriff bekommen kann.
21. Soll ein elektronischer Gasmischer angeschlossen werden, den CMV-2 für dessen Steuerung
einstellen. Dies wird im obengenannten PBI Menü getan.
PBI-230222-G 07/2012

drückt, um ins Hauptmenü zu gelangen. Hier mit der Taste

zeigt Messung gestoppt und
DE

zeigt Messung aktiv an.
COPYRIGHT ©
CMV-2

die Messung starten und
PBI-Dansensor A/S
