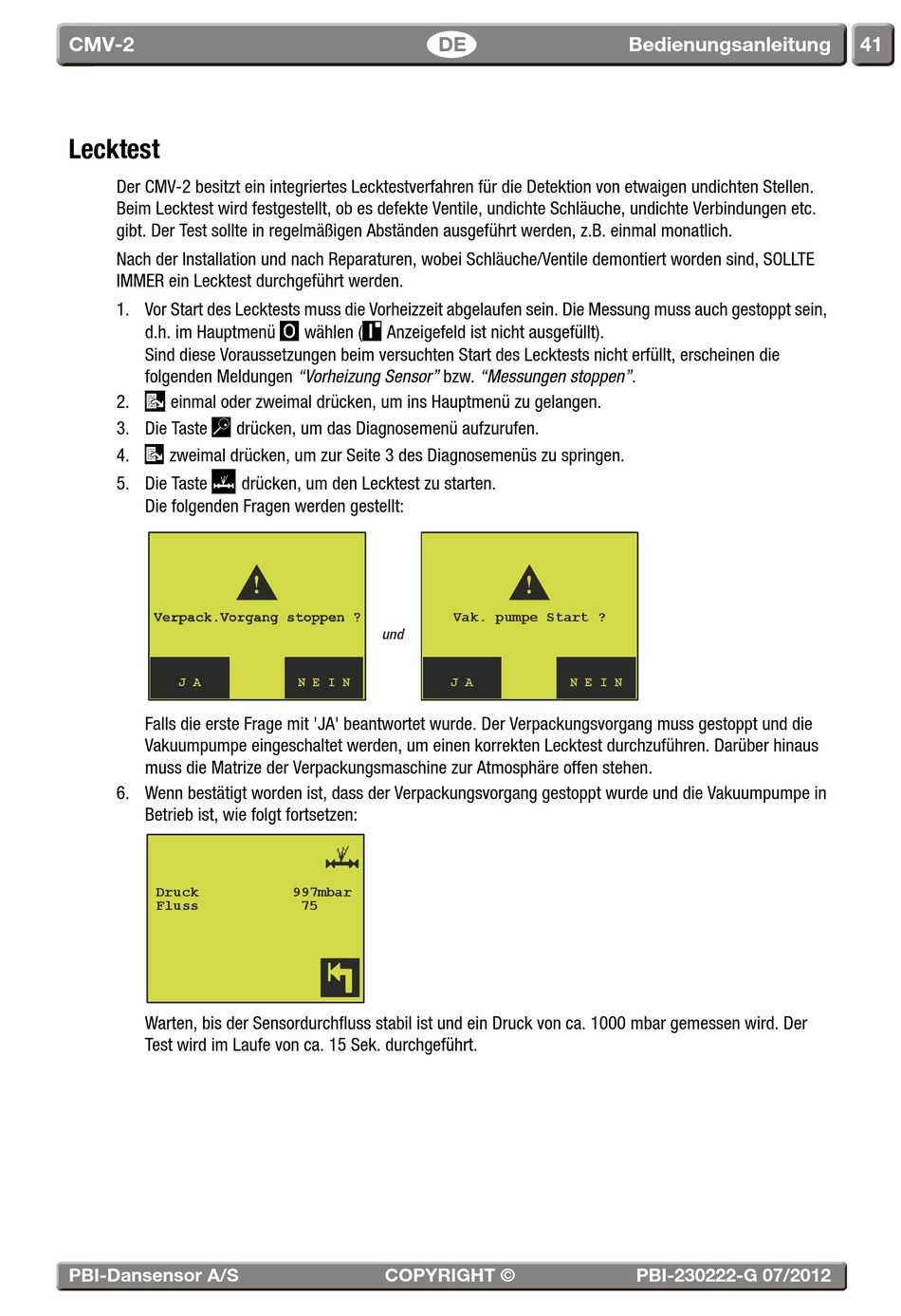

Lecktest - Pbi Dansensor Cmv-2 Bedienungsanleitung

CMV-2

Lecktest

Der CMV-2 besitzt ein integriertes Lecktestverfahren für die Detektion von etwaigen undichten Stellen.
Beim Lecktest wird festgestellt, ob es defekte Ventile, undichte Schläuche, undichte Verbindungen etc.
gibt. Der Test sollte in regelmäßigen Abständen ausgeführt werden, z.B. einmal monatlich.
Nach der Installation und nach Reparaturen, wobei Schläuche/Ventile demontiert worden sind, SOLLTE
IMMER ein Lecktest durchgeführt werden.
1. Vor Start des Lecktests muss die Vorheizzeit abgelaufen sein. Die Messung muss auch gestoppt sein,
d.h. im Hauptmenü
Sind diese Voraussetzungen beim versuchten Start des Lecktests nicht erfüllt, erscheinen die
folgenden Meldungen "Vorheizung Sensor" bzw. "Messungen stoppen".
2.  einmal oder zweimal drücken, um ins Hauptmenü zu gelangen.

3. Die Taste drücken, um das Diagnosemenü aufzurufen.

4. zweimal drücken, um zur Seite 3 des Diagnosemenüs zu springen.

5. Die Taste
Die folgenden Fragen werden gestellt:
J A
Falls die erste Frage mit 'JA' beantwortet wurde. Der Verpackungsvorgang muss gestoppt und die
Vakuumpumpe eingeschaltet werden, um einen korrekten Lecktest durchzuführen. Darüber hinaus
muss die Matrize der Verpackungsmaschine zur Atmosphäre offen stehen.
6. Wenn bestätigt worden ist, dass der Verpackungsvorgang gestoppt wurde und die Vakuumpumpe in
Betrieb ist, wie folgt fortsetzen:
Druck
Fluss
Warten, bis der Sensordurchfluss stabil ist und ein Druck von ca. 1000 mbar gemessen wird. Der
Test wird im Laufe von ca. 15 Sek. durchgeführt.
PBI-Dansensor A/S
 
wählen ( Anzeigefeld ist nicht ausgefüllt).
drücken, um den Lecktest zu starten.
und
N E I N
997mbar
75
COPYRIGHT ©
DE
Vak. pumpe Start ?
J A N E I N
Bedienungsanleitung
PBI-230222-G 07/2012
41
