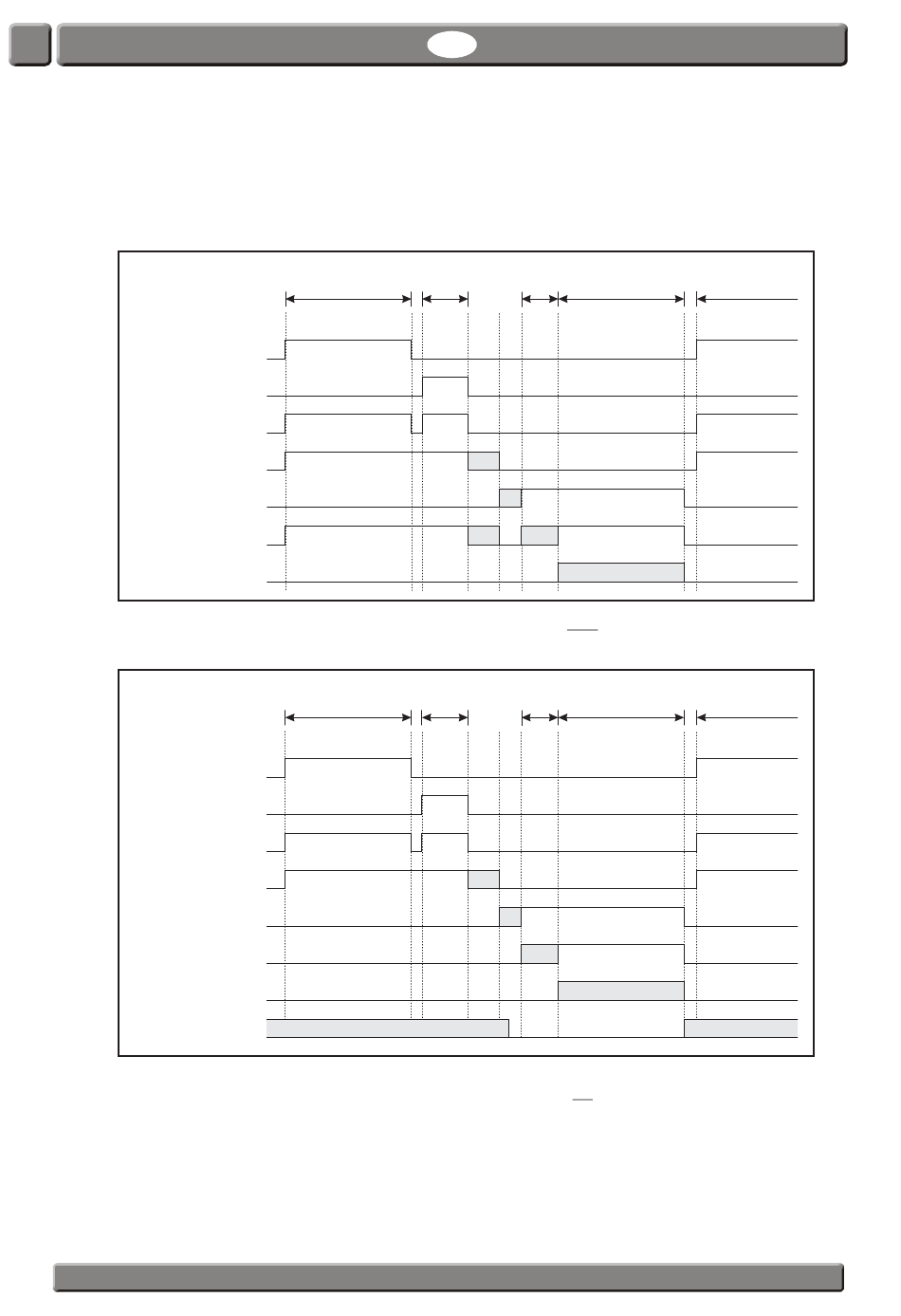

Die Zeitdiagramme Abb. 4 und Abb. 5 zeigen die Ventilarbeitsweisen und das Mess-Steuersignal anhand
von Niveauänderungen der Zeitlinien an. Niedriges Niveau bedeutet, dass die Ventile geschlossen sind.
Hohe Niveaus bedeuten, dass die Ventile offen sind. Die Zeitlinie für das Mess-Steuersignal zeigt das
Spannungsniveau an.
Sequenz
Evakuierungsventil
Gaszufuhrventil
Mess-kontrollsignal
V1 und V4
V2
V3
Messzeit
Sequenz
Evakuierungsventil
Gaszufuhrventil
Mess-kontrollsignal
V1, V4 und V7
V2
V3 und V6
Messzeit
IR-Verzögerung
PBI-230222-G 07/2012
Evakuierung
Abb. 4. Zeitdiagramm des Messverfahrens, Versionen ohne CO
Evakuierung
M2
Abb. 5. Zeitdiagramm des Messverfahrens, Versionen mit CO
