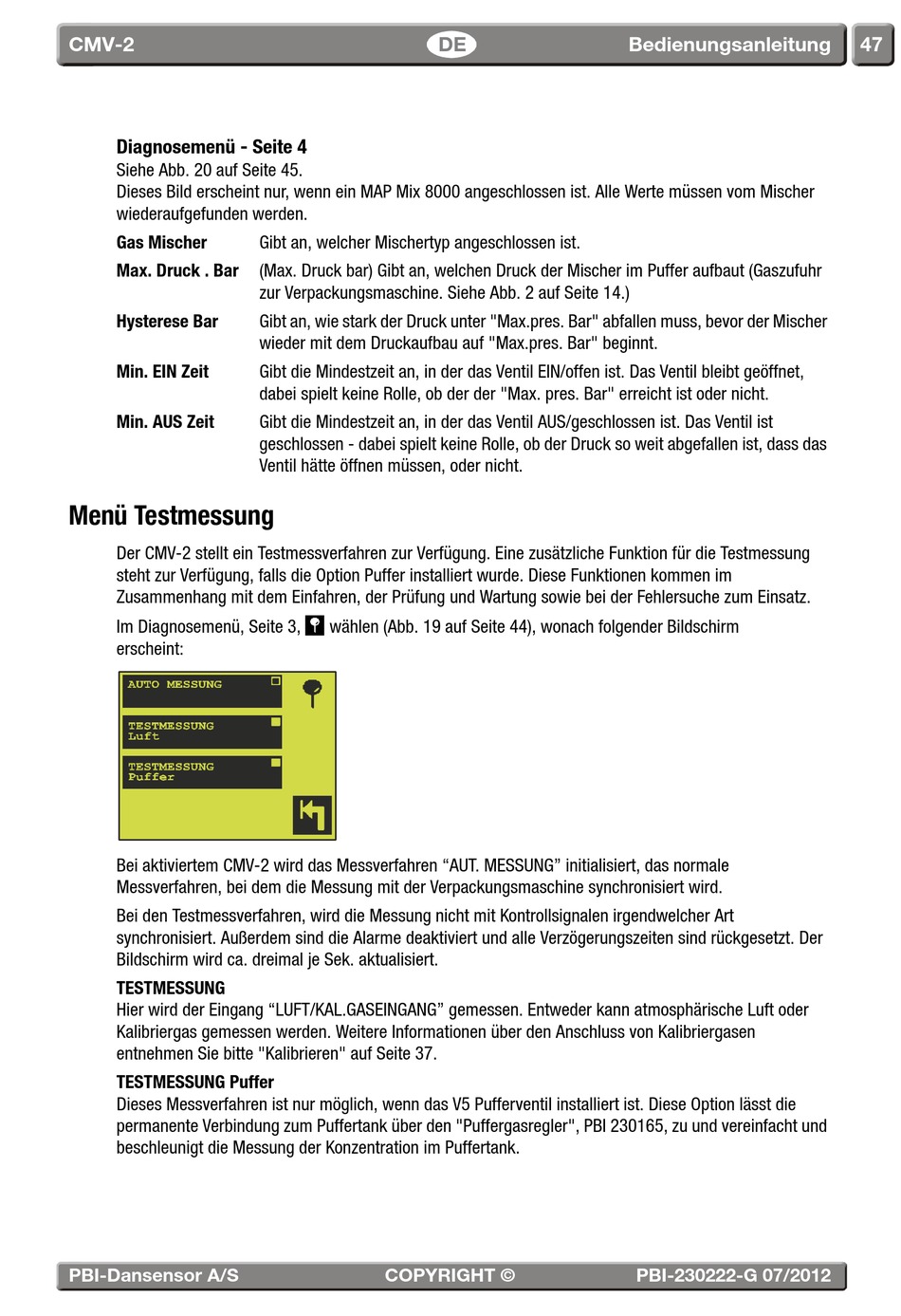

CMV-2
Diagnosemenü - Seite 4
Siehe Abb. 20 auf Seite 45.
Dieses Bild erscheint nur, wenn ein MAP Mix 8000 angeschlossen ist. Alle Werte müssen vom Mischer
wiederaufgefunden werden.
Gas Mischer
Max. Druck . Bar
Hysterese Bar
Min. EIN Zeit
Min. AUS Zeit
Menü Testmessung
Der CMV-2 stellt ein Testmessverfahren zur Verfügung. Eine zusätzliche Funktion für die Testmessung
steht zur Verfügung, falls die Option Puffer installiert wurde. Diese Funktionen kommen im
Zusammenhang mit dem Einfahren, der Prüfung und Wartung sowie bei der Fehlersuche zum Einsatz.
Im Diagnosemenü, Seite 3,
erscheint:
Bei aktiviertem CMV-2 wird das Messverfahren "AUT. MESSUNG" initialisiert, das normale
Messverfahren, bei dem die Messung mit der Verpackungsmaschine synchronisiert wird.
Bei den Testmessverfahren, wird die Messung nicht mit Kontrollsignalen irgendwelcher Art
synchronisiert. Außerdem sind die Alarme deaktiviert und alle Verzögerungszeiten sind rückgesetzt. Der
Bildschirm wird ca. dreimal je Sek. aktualisiert.
TESTMESSUNG
Hier wird der Eingang "LUFT/KAL.GASEINGANG" gemessen. Entweder kann atmosphärische Luft oder
Kalibriergas gemessen werden. Weitere Informationen über den Anschluss von Kalibriergasen
entnehmen Sie bitte "Kalibrieren" auf Seite 37.
TESTMESSUNG Puffer
Dieses Messverfahren ist nur möglich, wenn das V5 Pufferventil installiert ist. Diese Option lässt die
permanente Verbindung zum Puffertank über den "Puffergasregler", PBI 230165, zu und vereinfacht und
beschleunigt die Messung der Konzentration im Puffertank.
PBI-Dansensor A/S
Gibt an, welcher Mischertyp angeschlossen ist.
(Max. Druck bar) Gibt an, welchen Druck der Mischer im Puffer aufbaut (Gaszufuhr
zur Verpackungsmaschine. Siehe Abb. 2 auf Seite 14.)
Gibt an, wie stark der Druck unter "Max.pres. Bar" abfallen muss, bevor der Mischer
wieder mit dem Druckaufbau auf "Max.pres. Bar" beginnt.
Gibt die Mindestzeit an, in der das Ventil EIN/offen ist. Das Ventil bleibt geöffnet,
dabei spielt keine Rolle, ob der der "Max. pres. Bar" erreicht ist oder nicht.
Gibt die Mindestzeit an, in der das Ventil AUS/geschlossen ist. Das Ventil ist
geschlossen - dabei spielt keine Rolle, ob der Druck so weit abgefallen ist, dass das
Ventil hätte öffnen müssen, oder nicht.

wählen (Abb. 19 auf Seite 44), wonach folgender Bildschirm
