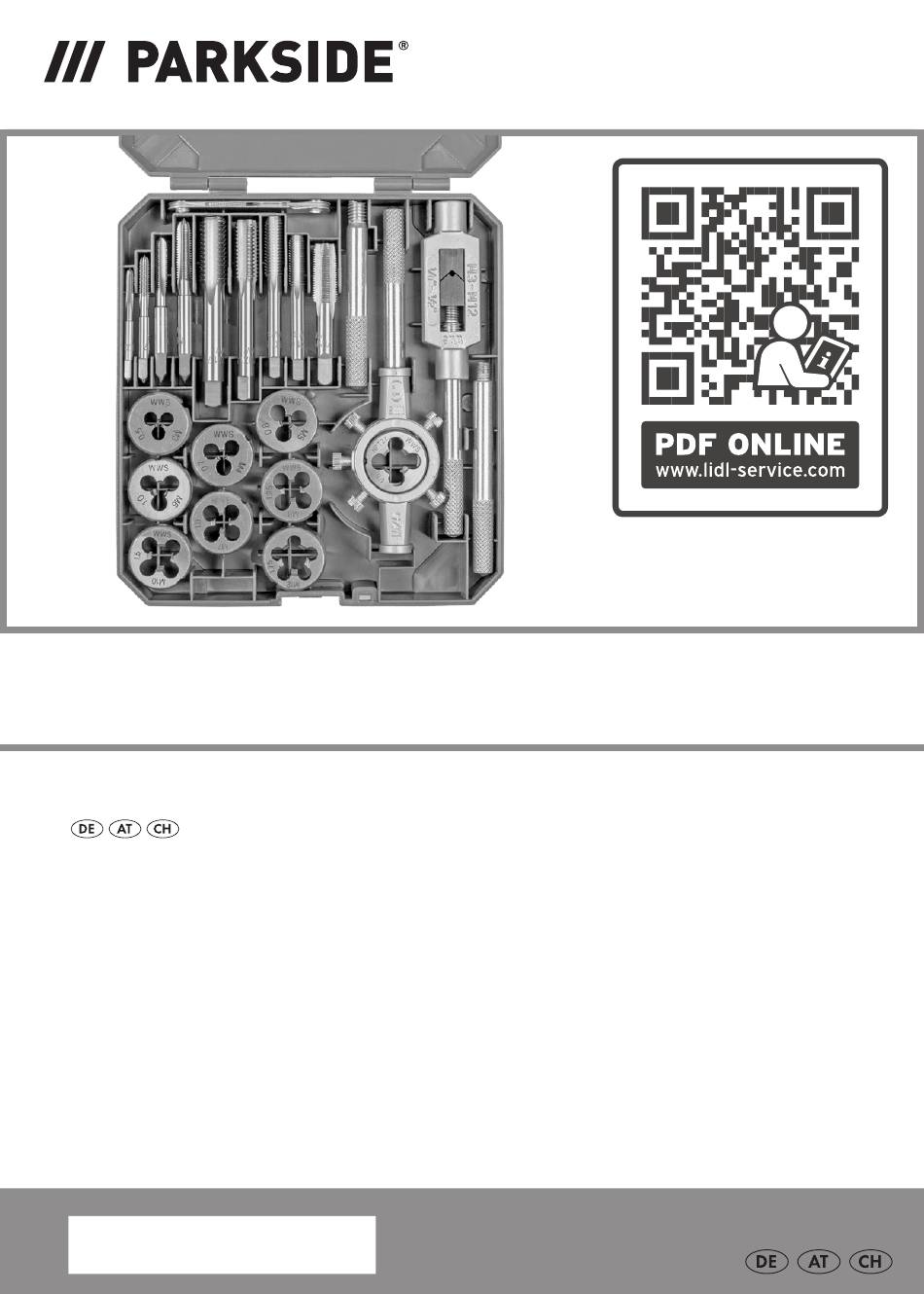

- Seite 1 GEWINDEBOHRER- / SCHNEIDEISEN-SET, 21-TEILIG WWS-TDS21-V2-1 GEWINDEBOHRER- / SCHNEIDEISEN-SET Bedienungs- und Sicherheitshinweise IAN 453523_2307...
- Seite 2 360° 360°...
- Seite 4 Inhaltsverzeichnis 1. Einleitung ........................ 2. Allgemeines ......................Bedienungsanleitung lesen und aufbewahren ................Bestimmungsgemäße Verwendung ....................3. Technische Information ..................Teilebeschreibung ............................Lieferumfang ..............................4. Sicherheitshinweise .................... 5. Vor Verwendung ....................6. Verwendung ......................Innengewinde schneiden (Abbildung A) ..................Außengewinde schneiden (Abbildung B) ...................
- Seite 5 1. Einleitung Bestimmungsgemäße Verwendung Herzlichen Glückwunsch! Dieses Gewindebohrer-/ Schneideisen- Mit Ihrem Kauf haben Sie sich für ein set ist zur Herstellung von Innen- und hochwertiges Produkt entschieden. Außengewinden vorgesehen. Mit dem Machen Sie sich vor der ersten Produkt können sowohl metrische als Inbetriebnahme mit dem Produkt auch Zollgewinde geschnitten werden.

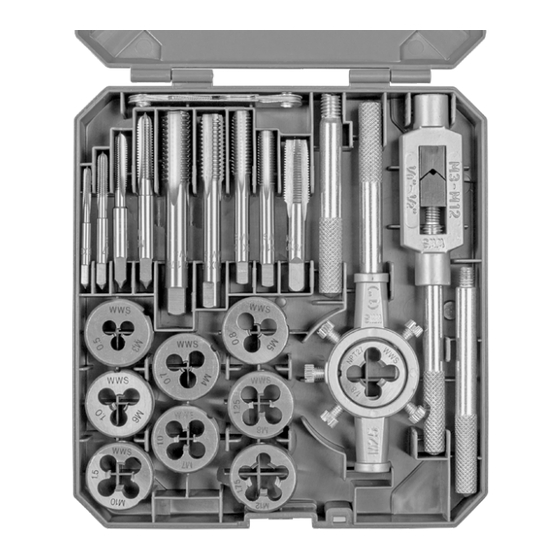

- Seite 6 3. Technische Information (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten Teilebeschreibung oder Mangel an Erfahrung und/oder Wissen benutzt Windeisen (verstellbar) zu werden. Kinder sollten Schneideisenhalter M25 beaufsichtigt werden, um Schneideisen sicherzustellen, dass sie nicht Gewindebohrer mit diesem Gewindebohrer-/ Schneideisen-Set spielen.
- Seite 7 Innengewinde schneiden ø Gewinde Gewindesteigung ø Kernloch (Abbildung A) 0,5 mm 2,5 mm Hinweis: Um Reibungen zwischen 0,7 mm 3,3 mm Werkstück und Gewindebohrer zu 0,8 mm 4,2 mm verringern, verwenden Sie Schneidöl. 1,0 mm 5,0 mm • Stellen Sie das benötigte Gewinde 1,0 mm 6,0 mm fest.
- Seite 8 7. Reinigung und Pflege • Das gewählte Schneideisen 3 in den Schneideisenhalter 2 einspannen. • Entfernen Sie mit einer weichen • Setzen Sie das Schneideisen auf den Bürste oder Arbeitshandschuhen zu bearbeitenden Bolzen. Achten Sie Metallspäne. darauf, dass der zu bearbeitende •...
- Seite 9 9. Garantie Garantiezeit und gesetzliche Mängelansprüche Garantie der Firma Walter Die Garantiezeit wird durch die Werkzeuge Salzburg GmbH Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Sehr geehrte Kundin, sehr geehrter Kunde, Eventuell schon beim Kauf vorhandene Sie erhalten auf dieses Gerät 3 Jahre Schäden und Mängel müssen sofort Garantie ab Kaufdatum.
- Seite 10 10. Service Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service- Niederlassung vorgenommen wurden, erlischt die Garantie. Walter Service Deutschland E-Mail: service@walteronline.com Abwicklung im Garantiefall Tel.: 00800 925 837 88 Um eine schnelle Bearbeitung ihres IAN 453523_2307 Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: •...
- Seite 11 Walter Werkzeuge Salzburg GmbH Gewerbeparkstr. 9 5081 Anif, Austria V. 1.0 Stand der Informationen: 02/2024 IAN 453523_2307...
