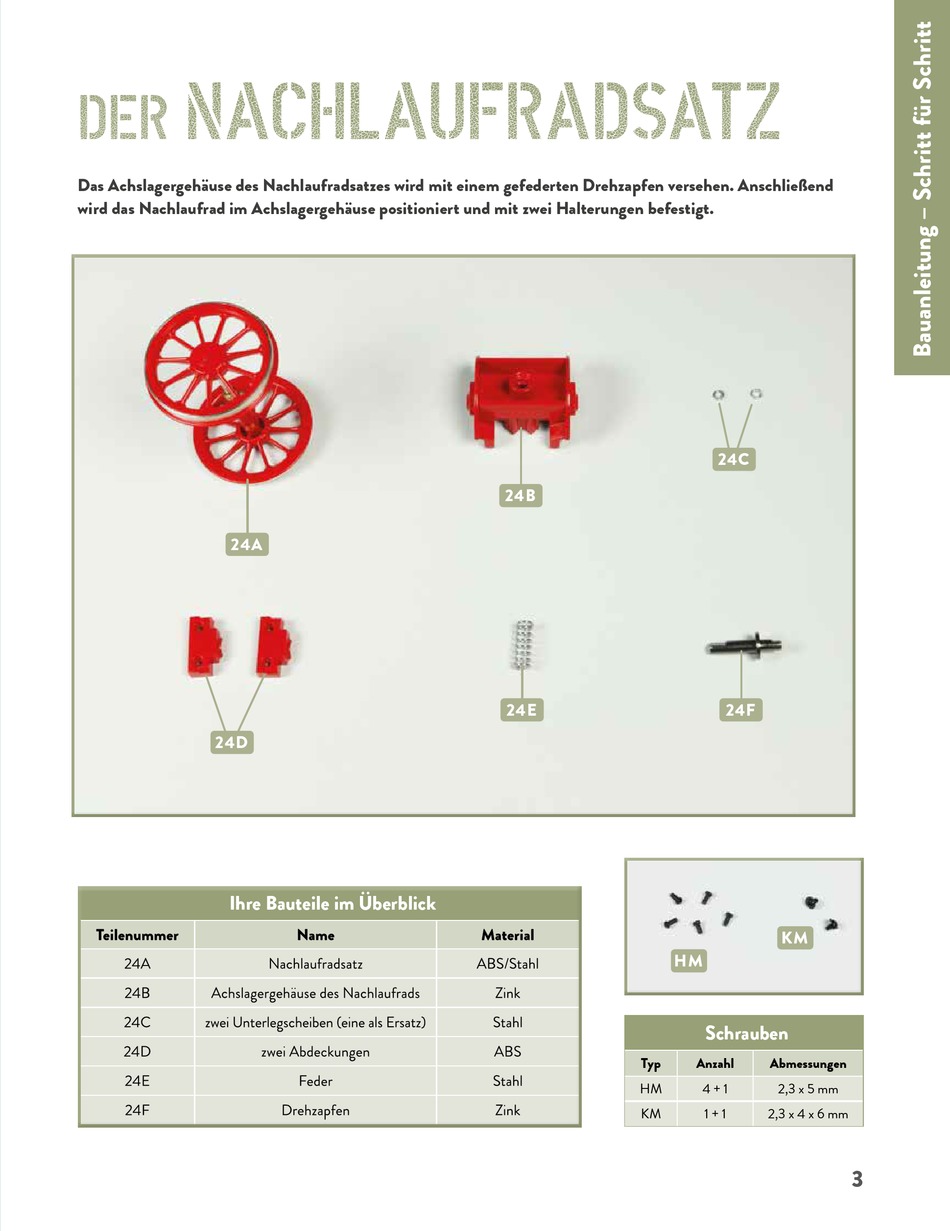

Nachlaufradsatz
der
Das Achslagergehäuse des Nachlaufradsatzes wird mit einem gefederten Drehzapfen versehen. Anschließend
wird das Nachlaufrad im Achslagergehäuse positioniert und mit zwei Halterungen befestigt.
24A
24D
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
24B
24E
HM
Typ
HM
KM
24C
24F
KM
Schrauben
Anzahl
Abmessungen
4 + 1
2,3 x 5 mm
1 + 1
2,3 x 4 x 6 mm
3
Verwandte Anleitungen für Hachette Baureihe 01
Inhaltszusammenfassung für Hachette Baureihe 01
- Seite 1 Nachlaufradsatz Das Achslagergehäuse des Nachlaufradsatzes wird mit einem gefederten Drehzapfen versehen. Anschließend wird das Nachlaufrad im Achslagergehäuse positioniert und mit zwei Halterungen befestigt. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 4 + 1 2,3 x 5 mm 1 + 1 2,3 x 4 x 6 mm...
- Seite 2 SCHRITT 1: Montage des Nachlaufrads Nehmen Sie den Drehzapfen und fügen Sie ihn in die Führen Sie den Drehzapfen mit der aufgesetzten Feder Feder ein, wie es der Pfeil andeutet. zur Bohrung an der Unterseite des Achslagergehäuses Beachten Sie, dass der Zapfen und die Bohrung des Lagergehäuses eine abgeflachte Seite haben.
- Seite 3 Befestigen Sie die Abdeckung mit zwei Schrauben am Achslager- gehäuse , wie abgebildet. Am anderen Ende des Achslagergehäu- wird ebenfalls eine Abdeckung aufgesetzt und mit zwei Schrauben befestigt. Die Achse des Nachlaufrads ist nun sicher mit dem Achslagergehäuse verbunden. DAS BAUERGEBNIS Das Nachlaufrad ist mit seinem Achslagergehäuse zusammengefügt.
