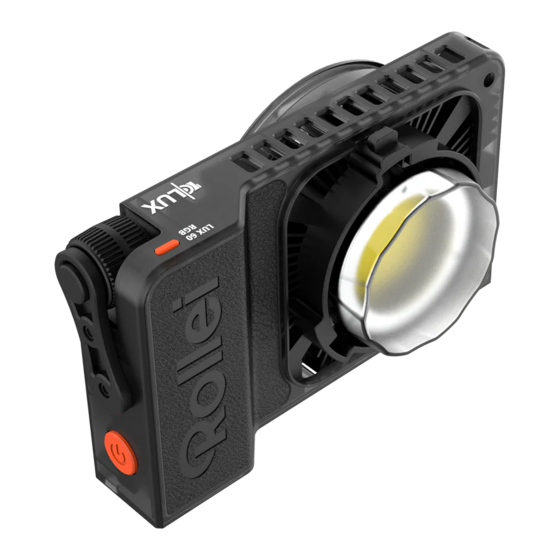

- Seite 1 LUX 60 RGB Ultra-kompaktes COB-Dauerlicht Ultra-Compact COB Continuous Light Anleitung auf Deutsch Manual in English www.rollei.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . 4 Bestimmungsgemäßer Gebrauch . - Seite 3 Content Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Intended Use .
-
Seite 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch . Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf . Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung . Wenn Sie das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden . -
Seite 5: Zeichenerklärung
Zeichenerklärung Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem COB-Dauerlicht, seinem Zubehör oder auf der Verpackung verwendet . Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeblichen Gemeinschaftsvorschriften des Europäi- schen Wirtschaftsraums . Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleichstrom betrieben . -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netz- spannung können Stromschlag verursachen . – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild überein- stimmt . – Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können . - Seite 7 Sicherheitshinweise – Bevor Sie die Strom- oder Akkuverbindung trennen, schalten Sie das Gerät am Hauptschalter aus . – Sorgen Sie für ausreichende Belüftung während des Betriebs . Das Geräts niemals abdecken . – Verwenden Sie das Gerät nur mit geeigneten, hochwertigen Li-Ion-Akkus vom Typ NP-F sowie V-Mount-Akkus mit max .
- Seite 8 Sicherheitshinweise Achtung! Gefahr für Kinder und Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten) oder mangelnder Erfahrung und Know-how (z. B. ältere Kinder). – Dieses Produkt kann von Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Know-how benutzt werden, sofern diese beauf- sichtigt werden oder eine Anleitung zur sicheren Verwendung...
-
Seite 9: Lieferumfang
Lieferumfang – LUX 60 RGB – Reflektor – Netzteil – Kabel (1,80 m) – Schutzkappe – Diffusor-Ball – Bedienungsanleitung... -
Seite 10: Übersicht
Übersicht Ein-/Ausschalter 1/4“-Anschluss Einstelltaste für Drahtlos- Einstellrad Verbindung OLED-Bildschirm LUX-Mount-Entriegelungs- Lufteinlass taste Einstellrad COB-LED Batterie-Anschluss* LUX-Mount USB-C-Anschluss NFC-Erkennungsbereich DC-Anschluss *Aktuell ohne Funktion . DEUTSCH... -
Seite 11: Aufbau Und Kombinationsmöglichkeiten 11 Zusätzliches Equipment
Aufbau und Kombinationsmöglichkeiten zusätzliches Equipment Entfernen der Schutzkappe – Drücken Sie die LUX-Mount-Entriegelungstaste [3] und drehen Sie die Schutzkappe gegen den Uhrzeigersinn, um sie zu entfernen . Hinweis: Achten Sie darauf, die Schutzabdeckung und die Schutzfolie vor der Verwendung zu entfernen . Montage und Demontage des Reflektors –... -
Seite 12: Aufbau Und Kombinationsmöglichkeiten Zusätzliches Equipment
Aufbau und Kombinationsmöglichkeiten zusätzliches Equipment Anschluss Netzteil oder USB-C-Kabel – Schließen Sie den Netzadapter an den DC-Anschluss [14] . Achten Sie darauf, den Netzadapter nicht in der Luft hängen zu lassen . Verwenden Sie den Drahtring, um den Netz adapter am Lampenstativ zu befestigen . -
Seite 13: Bedienung
Bedienung Schutzfolien entfernen: Vor der ersten Inbetriebnah- me des COB-Dauerlichts entfernen Sie die Schutzfolien, die sich auf dem Gerät und dem Display befinden . Schutzkappe abnehmen: Entfernen Sie die Schutz- kappe des COB-Dauerlichts vor jedem Gebrauch, bevor Sie das Gerät einschalten . Beachten Sie diese Schritte, um eine ordnungsgemäße und sichere Nutzung des COB-Dauerlichts zu gewährleisten . -
Seite 14: Einstellen Der Helligkeit
Bedienung 4. Einstellen der Helligkeit – Drehen Sie das Einstellrad [8], um die Helligkeit zwischen 0 und 100 % einzu stellen . – Drücken Sie kurz auf das Einstellrad [8, um eine voreingestellte Helligkeit auszuwählen (0 %, 25 %, 50 %, 75 %, 100 %) . 5. - Seite 15 Bedienung App-Verbindungsstatus-Symbol 2,4-GHz-Steuermodus: Verfügbar für die Steuerung über die Fernbedienung für Candela/Lux . App-Steuermodus: Verfügbar für die Steuerung über die Candela/Lux LED App . Lüfter-Symbol Intelligenter Modus (SMART): Das COB-Dauerlicht passt die Geschwindigkeit des Lüfters entsprechend der im Inneren des COB-Dauerlichts gemessenen Tempera tur einer optimalen Arbeitstemperatur an .
-
Seite 16: Verbinden Mit Der App
Verbinden mit der App 1 . Laden Sie die Candela/Lux LED-App direkt aus dem App Store herunter (iOS 9 .0 oder höher) . Aus technischen Gründen ist die App zur Zeit nur für iOS verfügbar . 2 . Aktivieren Sie Bluetooth * auf Ihrem Smartphone . - Seite 17 Verbinden mit der App 6 . Klicken Sie auf „Gerät hinzufügen“, danach auf „Neues Gerät“ .
- Seite 18 Verbinden mit der App 7 . Wählen Sie das gewünschte Licht aus und klicken Sie auf „Zur Szene hinzufügen“ . 8 . Sollte eine Verbindung nicht sofort zu Stande kommen, wählen Sie erneut das Gerät wie in Schritten 6 und 7 beschrieben aus und drücken Sie parallel die Einstelltaste für Drahtlos-Verbindung [2] am Gerät .
- Seite 19 Verbinden mit der App Hier können Sie die App downloaden: Erhältlich im Eine ausführliche Anleitung zur Verbindung mit der App finden Sie in unserem Download-Center .
-
Seite 20: Technische Daten
Technische Daten Anzahl LEDs 1 (COB-LED) Leistung LED 60,0 W Energieeffizienzklasse (EU 2017/1369) EU-Energieeffizienz- A – G klasse-Spektrum (EU 2017/1369) Farbtemperatur 2 .700 – 6 .500 K Farbwiedergabeindex (CRI) Television Lighting Consistency Index (TLCI) TN-30-18 Rf 95 / Rg 104 Leistungsregelung 0 –... -
Seite 21: Anschlüsse
Änderungen von technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung . *Die Bluetooth -Wortmarke und Logos sind eingetragene Warenzeichen der ® Bluetooth SIG, Inc . und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz . Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber . -
Seite 22: Entsorgung
Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen (anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) . Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen . -
Seite 23: Konformität
Konformität Hiermit erklärt die Rollei GmbH & Co . KG, dass der Funkanlagentyp „Rollei LUX 60 RGB“ der Richtlinie 2014/53/EU entspricht . Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www .rollei .de/egk/lux60rgb Rollei GmbH & Co . KG... -
Seite 44: Service-Hotline
Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 20184 www.rollei.de...
