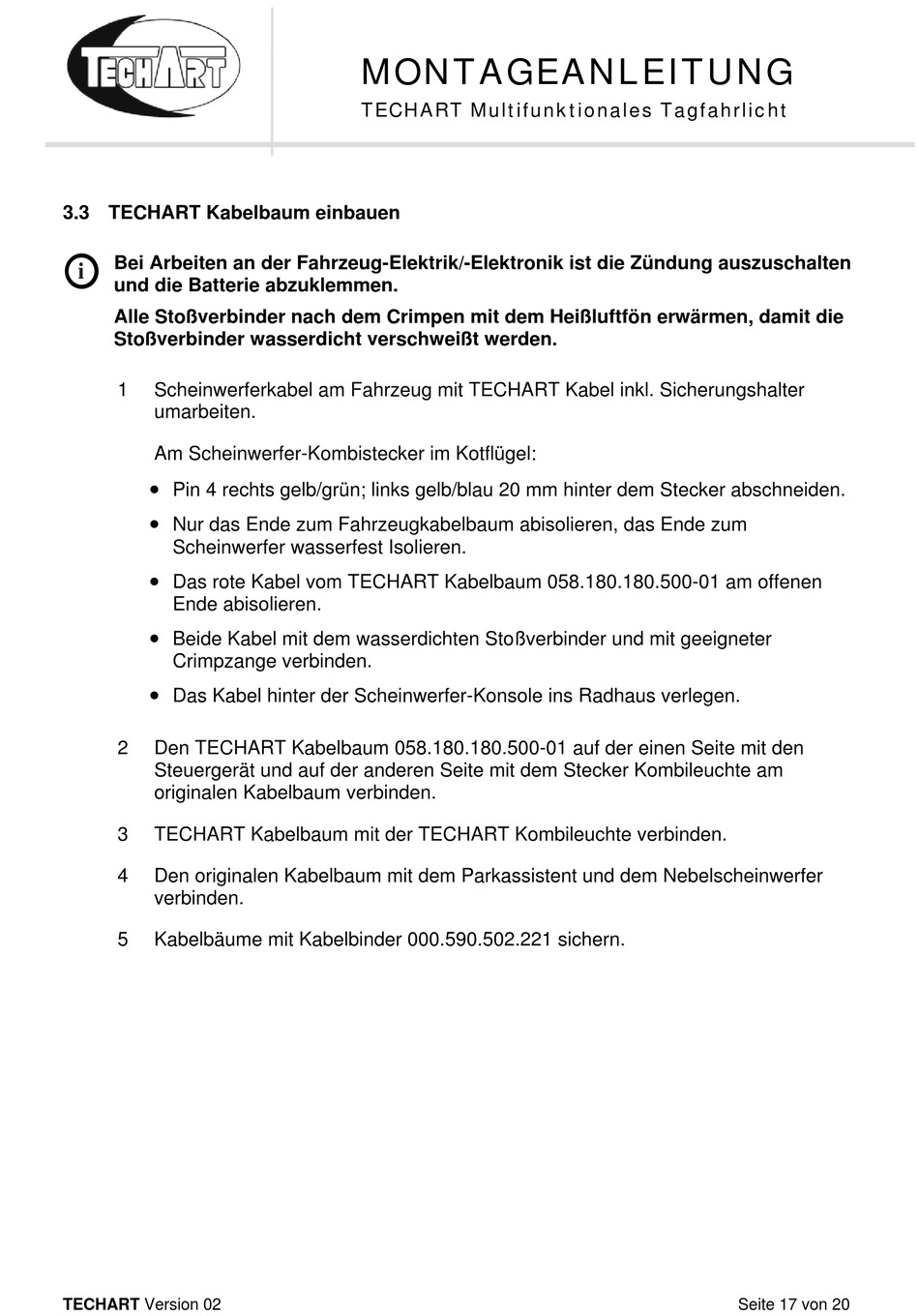

3.3 TECHART Kabelbaum einbauen
Bei Arbeiten an der Fahrzeug-Elektrik/-Elektronik ist die Zündung auszuschalten
i
und die Batterie abzuklemmen.
Alle Stoßverbinder nach dem Crimpen mit dem Heißluftfön erwärmen, damit die
Stoßverbinder wasserdicht verschweißt werden.
1
Scheinwerferkabel am Fahrzeug mit TECHART Kabel inkl. Sicherungshalter
umarbeiten.
Am Scheinwerfer-Kombistecker im Kotflügel:
Pin 4 rechts gelb/grün; links gelb/blau 20 mm hinter dem Stecker abschneiden.
Nur das Ende zum Fahrzeugkabelbaum abisolieren, das Ende zum
Scheinwerfer wasserfest Isolieren.
Das rote Kabel vom TECHART Kabelbaum 058.180.180.500-01 am offenen
Ende abisolieren.
Beide Kabel mit dem wasserdichten Stoßverbinder und mit geeigneter
Crimpzange verbinden.
Das Kabel hinter der Scheinwerfer-Konsole ins Radhaus verlegen.
2
Den TECHART Kabelbaum 058.180.180.500-01 auf der einen Seite mit den
Steuergerät und auf der anderen Seite mit dem Stecker Kombileuchte am
originalen Kabelbaum verbinden.
3
TECHART Kabelbaum mit der TECHART Kombileuchte verbinden.
4
Den originalen Kabelbaum mit dem Parkassistent und dem Nebelscheinwerfer
verbinden.
5
Kabelbäume mit Kabelbinder 000.590.502.221 sichern.
TECHART Version 02
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
Seite 17 von 20
