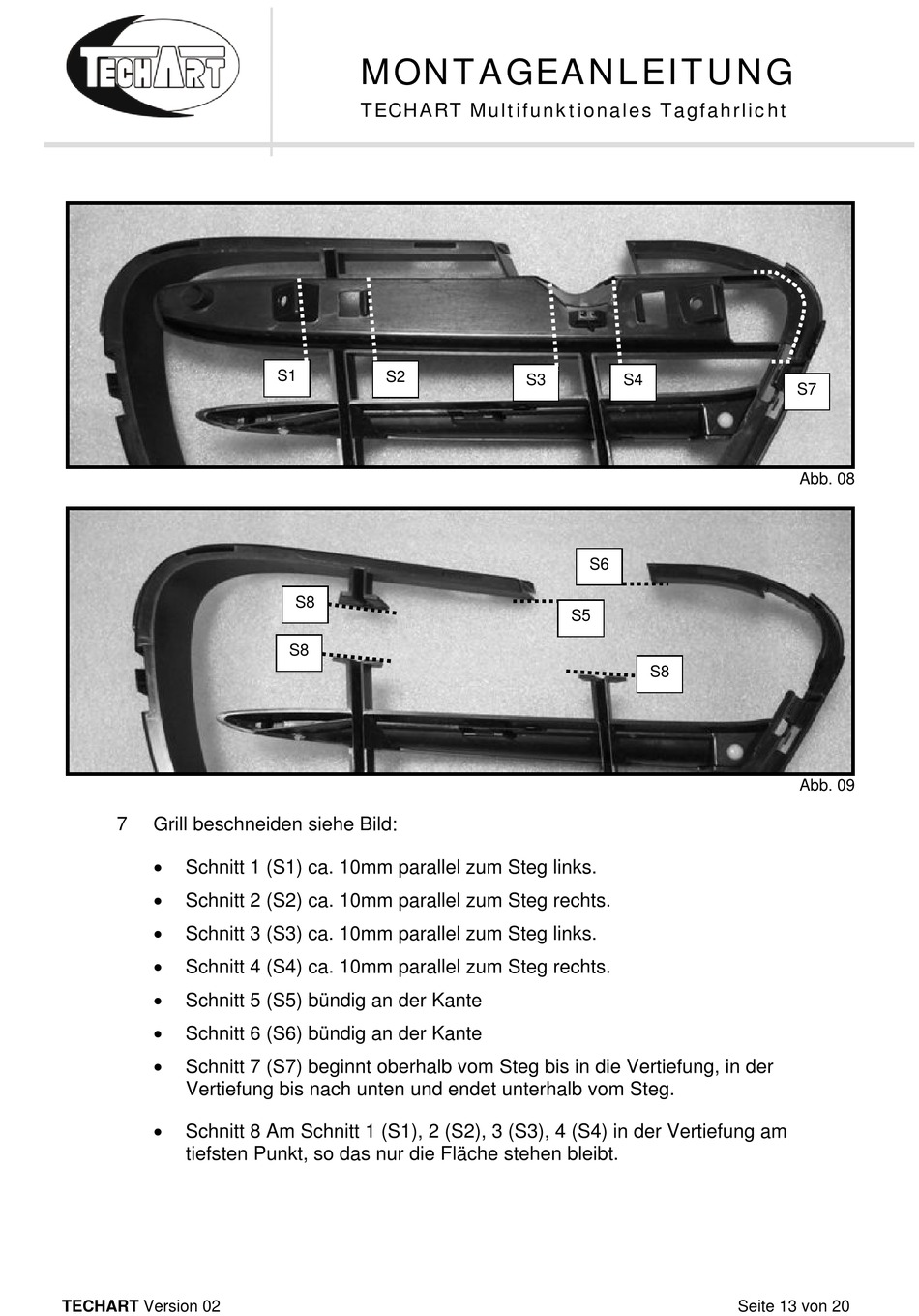

7 Grill beschneiden siehe Bild:

Schnitt 1 (S1) ca. 10mm parallel zum Steg links.

Schnitt 2 (S2) ca. 10mm parallel zum Steg rechts.

Schnitt 3 (S3) ca. 10mm parallel zum Steg links.

Schnitt 4 (S4) ca. 10mm parallel zum Steg rechts.

Schnitt 5 (S5) bündig an der Kante

Schnitt 6 (S6) bündig an der Kante

Schnitt 7 (S7) beginnt oberhalb vom Steg bis in die Vertiefung, in der
Vertiefung bis nach unten und endet unterhalb vom Steg.

Schnitt 8 Am Schnitt 1 (S1), 2 (S2), 3 (S3), 4 (S4) in der Vertiefung am
tiefsten Punkt, so das nur die Fläche stehen bleibt.
TECHART Version 02
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
S1
S2
S8
S8
S3 S4
S6
S5
S8
S7
Abb. 08
Abb. 09
