Gehen Sie für die Montage wie folgt vor:
1. Lösen / demontieren Sie die Mutter sowie die beiden angebrachten Scheiben an der Antenne.
2. Definieren Sie einen geeinigten Montageort auf dem Dach des Fahrzeuges und säubern Sie diesen gründlich.
3. Bohren Sie nun ein Loch mit dem Ø von 12 mm. Wichtig! Achten Sie hierbei besonders darauf, dass sich keine
Ausbauten unterhalb des Daches befinden, die beschädigt werden könnten.
4. Säubern und entfetten Sie jetzt erneut den Montageort und entgraten Sie ggf. entstandene Bohrränder.
5. Führen Sie die 3 Kabelstränge der Antenne vorsichtig durch die Öffnung ins Fahrzeuginnere. Hierbei raten wir
dazu, diese einzeln nacheinander vorsichtig durch die Öffnung zu führen.

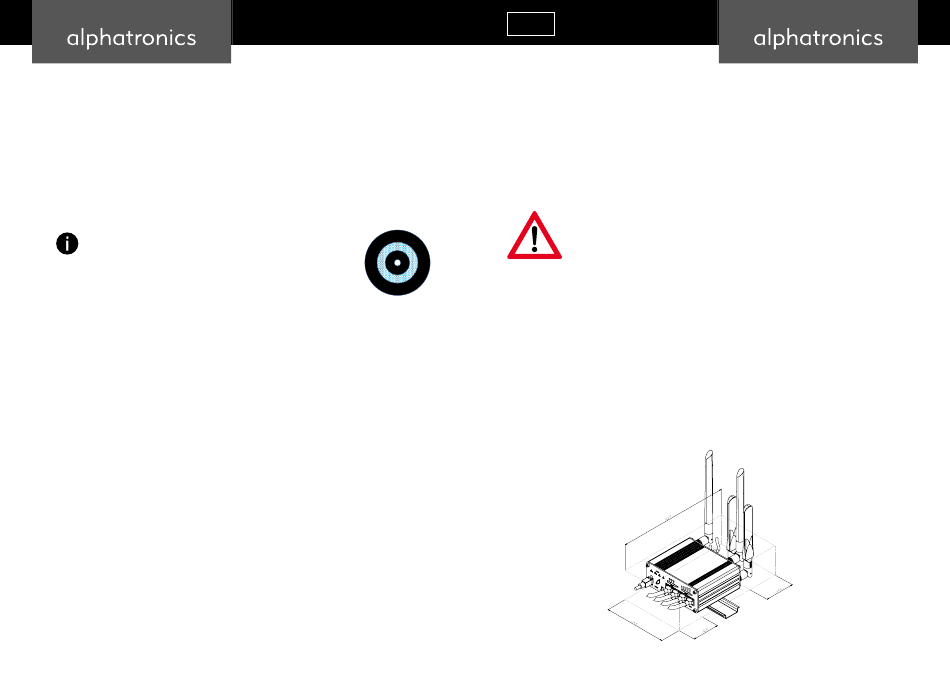

Empfehlung zur Dichtigkeit: Um die Dichtigkeit 100 % sicherzustel-
len, raten wir zur Verwendung von z.B. Sikaflex® 292 oder einem
gleichwertigen PU-Strukturkleber. Tragen Sie hier entsprechend
der Abbildung (blau markierter Bereich) eine entsprechende Klebe-
schicht auf und drücken Sie die Antenne anschließend vorsichtig an.
6. Sichern Sie jetzt die Antenne von unten wieder mit den entsprechenden Scheiben und der Mutter. (Reihenfolge
hierbei: rote Dichtscheibe -> silberne Zahnscheibe -> Montagemutter) und ziehen Sie die Mutter anschließend
handfest an.
7. Achten Sie hierbei speziell in Verbindung mit dem Kleber und dem Festziehen der Antenne darauf, ob weiterer
Kleber oder Silikon austritt und entfernen Sie diesen sofort, bevor er fest wird.
8. Jetzt können die Kabel entsprechend der Markierung (am Kabel - oberhalb der Stecker) am Router angeschlossen
werden.
9. Für eine optimale Funktion des Routers müssen hier zusätzlich die Antennen für GPS sowie WIFI (innerhalb des
Fahrzeuges) angeschlossen werden (siehe Anschlussskizze unter Punkt 5.1.1).
Montagepositionen:
GPS-Antenne
Montieren Sie die GPS-Antenne am besten an einer Stelle im Fahrzeug, wo diese ein gutes Signal von außen emp-
fangen kann. Etwaige Technikschränke eignen sich hier nicht, da diese das Signal zu sehr abschirmen. Die Montage
der GPS-Antenne ist optional! Diese wird nicht für die Grundanwendungen benötigt, sondern nur für spezielle An-
wendungsfälle.
WIFI-Antenne
Montieren Sie immer beide WIFI Antennen am Router, nur durch den Anschluss beider Antennen, kann dieser
sauber arbeiten. Hierbei werden entweder beide Stabantennen montiert oder 1 Stabantenne + Anschlusskabel der
Außenantenne.
10
DEUTSCH
DEUTSCH
Bluetooth®-Antenne
Montieren Sie die Bluetooth®-Antenne am besten an einer Stelle im Fahrzeug, wo diese ein gutes Signal von außen
empfangen kann. Etwaige Technikschränke eignen sich hier nicht, da diese das Signal zu sehr abschirmen. Die Mon-
tage der GPS-Antenne ist optional! Diese wird nicht für die Grundanwendungen benötigt, sondern nur für spezielle
Anwendungsfälle
5.1.3 Anforderungen an den Montageplatz
Wichtige Sicherheitshinweise zur Wahl des Montageorts!
• Positionieren Sie das Produkt nicht in der direkten Nähe von Klimaanlagen oder Hitzequellen
wie Heizkörpern, Heizrippen, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich
Verstärkern). Beachten Sie hierzu die zur Betriebs- & Umgebungstemperatur aufgeführten
Angaben.
• Achten Sie beim Montageort auf eine ausreichende Belüftung des Gerätes und verbauen Sie dies nicht in komplett
geschlossenen Schränken oder Kisten, um eine Überhitzung durch eine mangelnde Hitzeabfuhr zu vermeiden.
• Von einer Inbetriebnahme des Produktes in einer sehr staubigen Umgebung ist abzusehen. Staubpartikel und
andere Fremdkörper können andernfalls zu Schäden am Produkt führen.
• Schützen Sie das Stromkabel vor Tritten oder starken Biegeradien, speziell an den Steckern, an Mehrfachsteckdo-
sen und an dem Punkt, an dem das Kabel am Gerät angeschlossen wird.
• Bei der Verwendung mit einem 230 V Netzteil stellen Sie sicher, dass sich die Steckdose in der Nähe des Gerätes
befindet und dass diese leicht zugänglich ist.
MOUNTING SPACE REQUIREMENTS
The figure below depicts an approximation of the device's dimensions when cables and antennas are attached:
• Der Betrieb außerhalb des zulässigen Bereichs kann die Lebensdauer des Gerätes erheblich verkürzen.
Platzbedarf:
DATASHEET // RUTX11
11
