8. LED-ANZEIGEN
Für eine optische Überprüfung der Funktion oder bei Problemen, besitzt das Produkt mehrere LEDs, welche den
jeweiligen Status der Funktion anzeigen.
8.1 Power LED

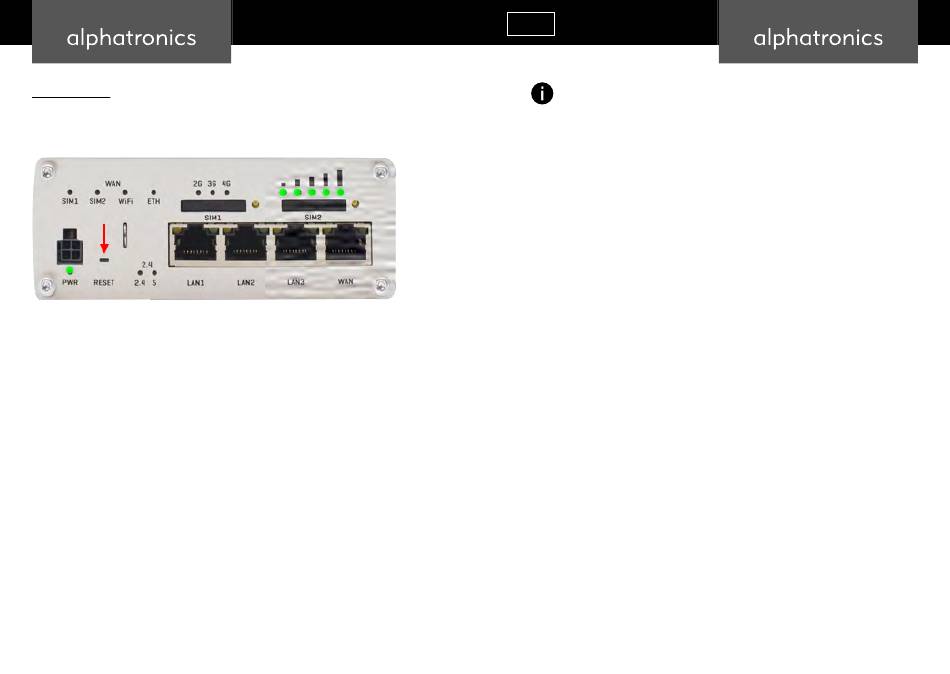

Die POWER-LED (kurz PWR) befindet sich in der unteren linken Ecke.
LED eingeschaltet:
Der Router ist eingeschaltet und betriebsbereit
LED ausgeschaltet:
Der Router ist nicht eingeschaltet oder wird nicht mit Strom versorgt
8.2 LED-Ethernet-Ports
Hier befindet sich jeweils eine LED direkt oberhalb des dazugehörigen Ethernet-Port.
LED eingeschaltet:
Port ist aktiv – Betrieb mit 10/100 Mbit/s
LED ausgeschaltet:
Es wurde keine Verbindung hergestellt
LED blinkt:
Aktive Verbindung / Aktivität auf dem Port (z.B. Abruf von Daten)
LEDs leuchten auf und gehen nacheinander von rechts nach links aus:
Der Router befindet sich im Bootloader-Menüzustand
28
DEUTSCH
DEUTSCH
Information:
Das Bootloader-Menü ist ein spezieller Router-Zustand, über welchen Upgrades oder Wieder-
herstellungen durchgeführt werden können. Beachten Sie hierzu den Punkt 9.1.
8.3 LED-Verbindungsstatus
Die Verbindungsstatus-LED befindet sich rechts oben oberhalb der SIM-Slots. Die LED zeigt unter anderem den
aktuellen Verbindungsstatus und Netzwerktyp des Routers an.
Die LED leuchtet abwechselnd grün und rot:
Keine SIM-Karte erkannt oder fehlerhafte PIN-Eingabe
Die LED leuchtet abwechselnd grün, rot und orange:
Verbindung zu GSM
LED blinkt rot:
2G verbunden, keine Datensitzung aufgebaut
LED blinkt orange:
3G verbunden, keine Datensitzung aufgebaut
LED blinkt grün:
4G verbunden, keine Datensitzung aufgebaut
Die LED leuchtet rot und blinkt hierbei schnell, während Daten übertragen werden:
Verbundenes 2G-Netz mit aktiver Datensitzung
Die LED leuchtet orange und blinkt hierbei schnell, während Daten übertragen werden:
Verbundenes 3G-Netz mit aktiver Datensitzung
Die LED leuchtet grün und blinkt hierbei schnell, während Daten übertragen werden:
Verbundenes 4G-Netz mit aktiver Datensitzung
