5. ERSTINBETRIEBNAHME
Wichtiger Hinweis!
Prüfen Sie vorab, mit welcher der beiliegenden Antennen das Produkt im Fahrzeug angeschlos-
sen werden soll. Grundsätzlich raten wir hierbei zur Verwendung der Außenantenne, da diese
gerade bei stärker verbauten (und dadurch höher abgeschirmten) Fahrzeugen ein besseres
Empfangsergebnis erzielt.
5.1 ANSCHLUSS DER ANTENNEN
Um unseren Kunden eine maximale Flexibilität zu bieten, liegen dem Lieferumfang mehrere Antennenausführungen
bei. Hierdurch kann individuell nach Wunsch oder den Fahrzeuggegebenheiten gewählt werden, ob eine Innen- oder
eine Außenantenne benötigt wird.
Bei den Antennen für GPS und Bluetooth® handelt es sich um optionale Antennen, diese müssen nicht zwingend für
die Standardanwendung montiert werden. Beide Antennen sind speziell für erweiterte Funktionen aus den Unter-
menüs, angedacht. Nur hierdurch kann eine reibungslose Funktion des Produktes gewährleistet werden.

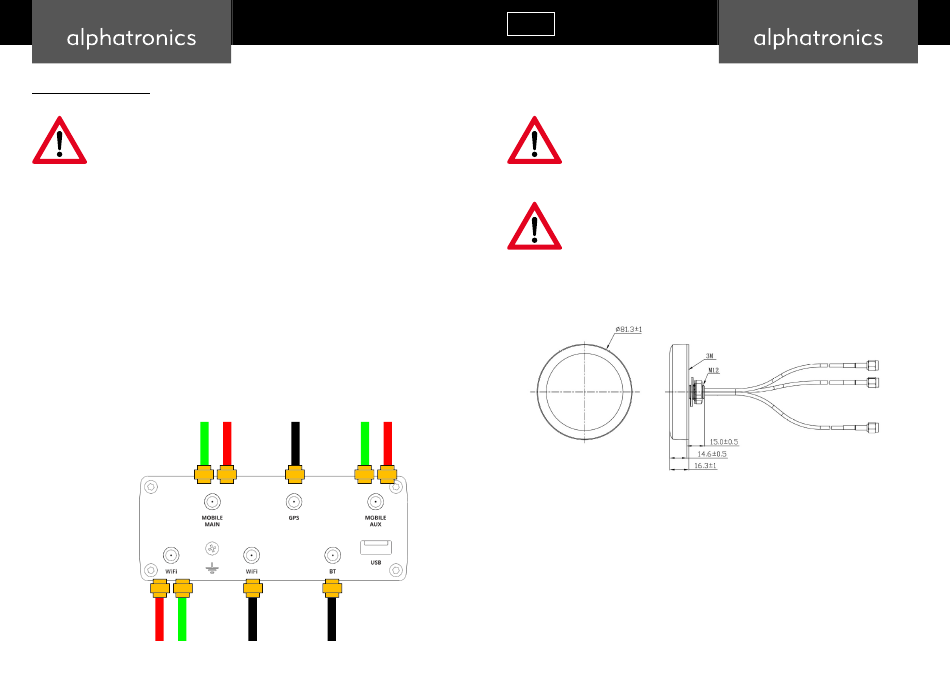

5.1.1 ALLGEMEINE ANSCHLUSSSKIZZE AM ROUTER
1 Anschluss GPS-Antenne (Optional)
2 Anschluss WIFI Stabantenne (Pflicht!)
3 Anschluss Bluetooth® Antenne (Optional)
8
Variante A
Anschluss via Außenantenne
Variante B
Anschluss via Innenantenne
1
2
3
DEUTSCH
DEUTSCH
5.1.2 MONTAGE DER AUSSENANTENNE
Wichtiger Hinweis!
Überlassen Sie die Montage der Außenantenne (bei nicht ausreichendem Fachwissen) unbe-
dingt einem Fachbetrieb, da sonst durch die jeweilige Montagestelle Wasser ins Fahrzeuginnere
eindringen könnte! Hierfür übernimmt die alphatronics GmbH keine Gewährleistung!
Wichtiger Hinweis! Abstand zwischen Router und Antenne
Achten Sie bei der Montage der Außenantenne auf den Abstand zum Router. Das vorkonfigu-
rierte Anschlusskabel der Antenne besitzt eine maximale Länge von 3,0 m. Montieren Sie den
Router daher nur in diesem Radius.
Aufbau der Außenantenne:
Die Außenantenne besitzt eine mittig (unter dem Produkt) angebrachte Kabeldurchführung.
9
