Verwandte Anleitungen für Extech Instruments 42545
Inhaltszusammenfassung für Extech Instruments 42545

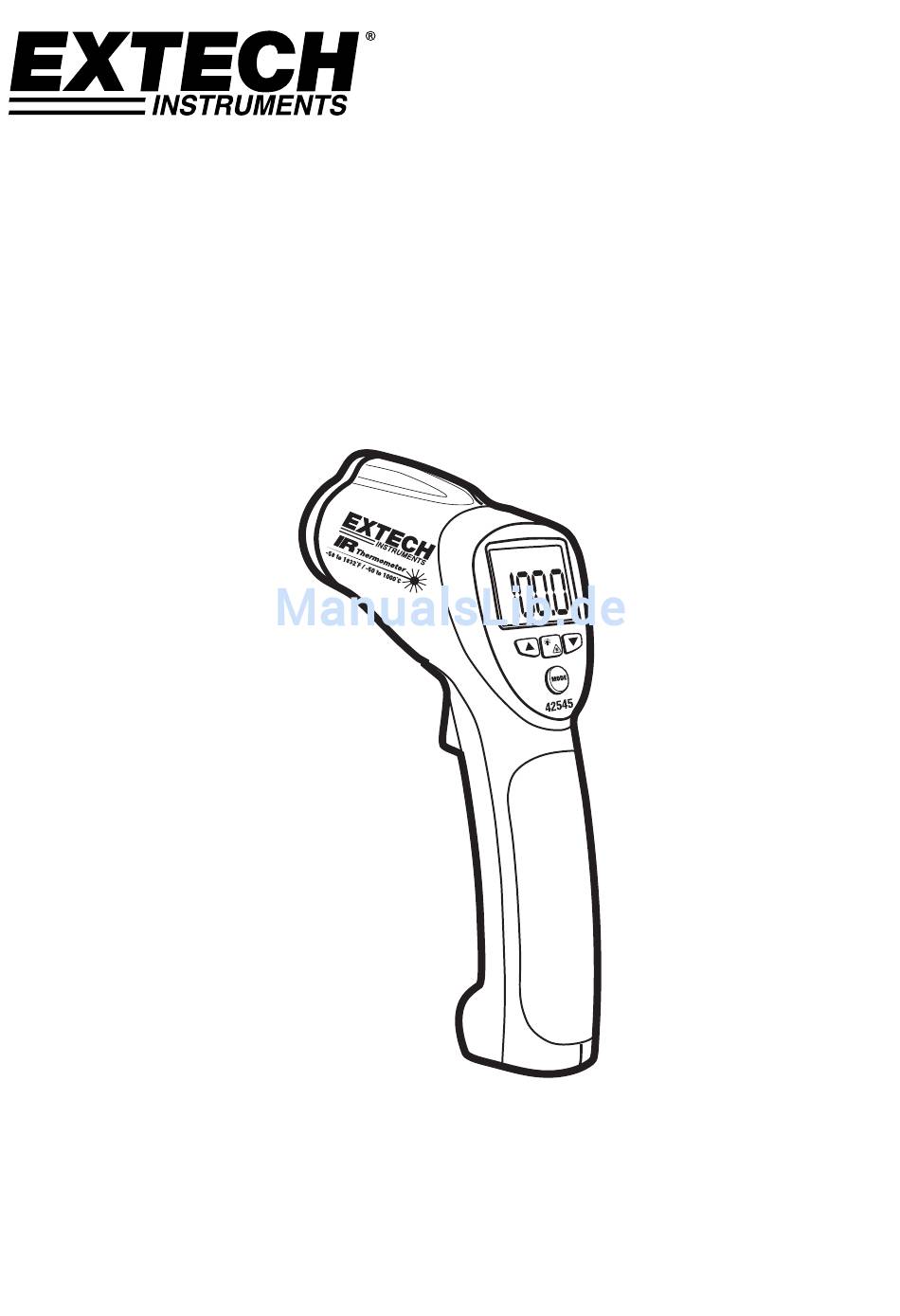

- Seite 1 Benutzerhandbuch Hoch Temperatur Infrarot Thermometer mit Laserpointer MODELL 42545...
-
Seite 2: Beschreibung Des Messgeräts

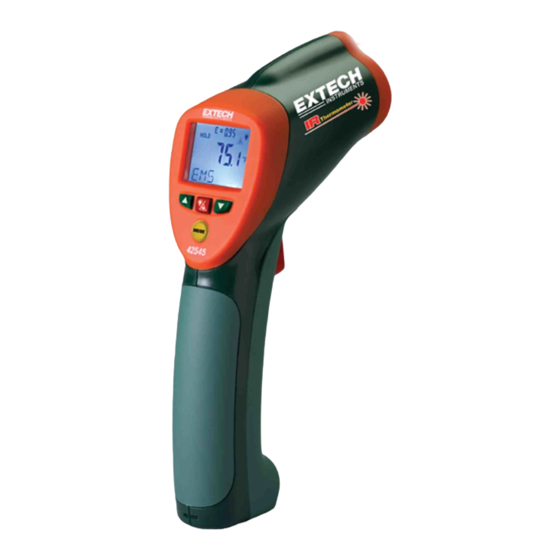

Einführung Wir gratulieren Ihnen zum Erwerb des IR Thermometers Modell 42545. Das 42545 führt auf Knopfdruck eine kontaktfreie (Infrarot) Temperaturmessung durch. Der eingebaute Laserpointer erhöht die Zielgenauigkeit, wobei das hintergrundbeleuchtete Display sowie die praktischen Druckknöpfe eine komfortable und ergonomische Bedienung ermöglichen. Dieses Messgerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang... -
Seite 3: Bedienungshinweise
Temperaturwerte nur Striche anzeigen. Obere und untere Alarmwertfunktion Das Modell 42545 verfügt über eine Alarmfunktion, bei der der Nutzer einen hohen und einen niedrigen Alarmgrenzwert programmieren kann. Wenn einer der Grenzwerte überschritten wird, so alarmiert das Messgerät den Nutzer mittels eines Signaltones und eines Bildschirmzeichens. Halten Sie sich zur Eingabe an die folgenden Schritte: Drücken Sie den MODE Knopf, bis der HAL (Hoher Alarm) Parameter angezeigt wird. -
Seite 4: Austausch Der Batterie
Die Optionen des MODE-Knopfes Der MODE-Knopf dient als Zugang zu den Programmierfunktionen des Messinstruments. Die ausgewählte Funktion wird im untersten Bereich des Bildschirms angezeigt. Jeder Parameter wird im Folgenden aufgelistet und seine Bedienung erklärt. Drücken Sie den MODE-Knopf, um von einem zum nächsten Parameter zu gelangen. - Seite 5 Hinweise zur IR Messung 1. Der zu messende Gegenstand muss größer als der Messfleck des Lasers sein. Dieser kann mithilfe des Messfeld-Diagramms ermittelt werden (seitlich des Messgeräts sowie innerhalb dieses Handbuches abgedruckt). 2. Reinigen Sie vor der Messung die Oberfläche des Gegenstandes von Frost, Öl, Schmutz, … etc.
- Seite 6 Material des Gegenstandes und seiner Oberflächenbeschichtung ab. Emissionswerte reichen von 0,1 für sehr reflektierende Gegenstände bis zu 1,0 für flache schwarze Oberflächen. Für das Model 42545 können Emissionswerte von 0,1 bis 1,00 eingestellt werden. Die meisten organischen Materialen sowie bemalte oder oxidierte Oberflächen haben einen Emissionsfaktor von 0,95.
-
Seite 7: Technische Daten
Technische Daten Infrarot Thermometer Angaben Messbereich / -50 bis 1000 Auflösung Genauigkeit ± (2% bei einer Messung von + 4°C) < -1°C (der Messung) ± (2% bei einer Messung von + 2°C) -1°C bis 426°C ± (2.5% bei einer Messung von + 3°C) 426°C bis 537°C ±...
