RIB ACG6150 Bedienungsanleitung Seite 2

I
SUN CLONE 2CH
Cod. ACG6056
SUN CLONE 4CH
Cod. ACG6058
NOVA Wi-Fi
Cod. ACG8037
VERTIGO Wi-Fi 8
Cod. ACG8042
VERTIGO Wi-Fi 10
Cod. ACG8043
Il SISTEMA Wi-Fi è conforme alla norma EN13849-2:2008 e congiuntamente ad un
quadro elettronico RIB è un dispositivo di protezione di Classe 2.
Il SISTEMA Wi-Fi permette la realizzazione tramite la scheda MASTER Wi-Fi FR di
un impianto con fotocellule NOVA Wi-Fi, VERTIGO Wi-Fi e coste TOUCH Wi-Fi fissate
anche sull'anta in movimento senza l'adozione di sistemi raccogli cavo.
Il sistema verifica costantemente la presenza dei vari dispositivi di sicurezza e dello stato
delle batterie, soddisfacendo completamente l'esigenza di una sicurezza attiva su tutti i tipi
di aperture.
Utilizzando i quadri elettronici RIB è possibile eseguire l'autotest del sistema come richiesto
dalle norme in vigore.
Ogni dispositivo di sicurezza radio ha un proprio codice identificativo interno che lo distingue
dagli altri.
RIFERIMENTI NORMATIVI PER PORTE E CANCELLI AUTOMATICI
L'installatore deve assicurarsi che il SISTEMA Wi-fi sia collegato come specificato nella
norma EN12453 al punto 5.1.1.6 (punti e ed f) ad una centrale elettronica in grado di
effettuare un controllo del funzionamento prima di effettuare il movimento di chiusura
(AUTOTEST).
Utilizzare quindi i dispositivi RIB permette di realizzare un'installazione conforme alle Norme
e Direttive in vigore.
Una volta ultimata l'installazione della macchina ci si deve sincerare che sia conforme alla
norma EN13241-1.
RIB non puó considerarsi responsabile per eventuali danni causati da un uso improprio,
erroneo o irragionevole del prodotto.

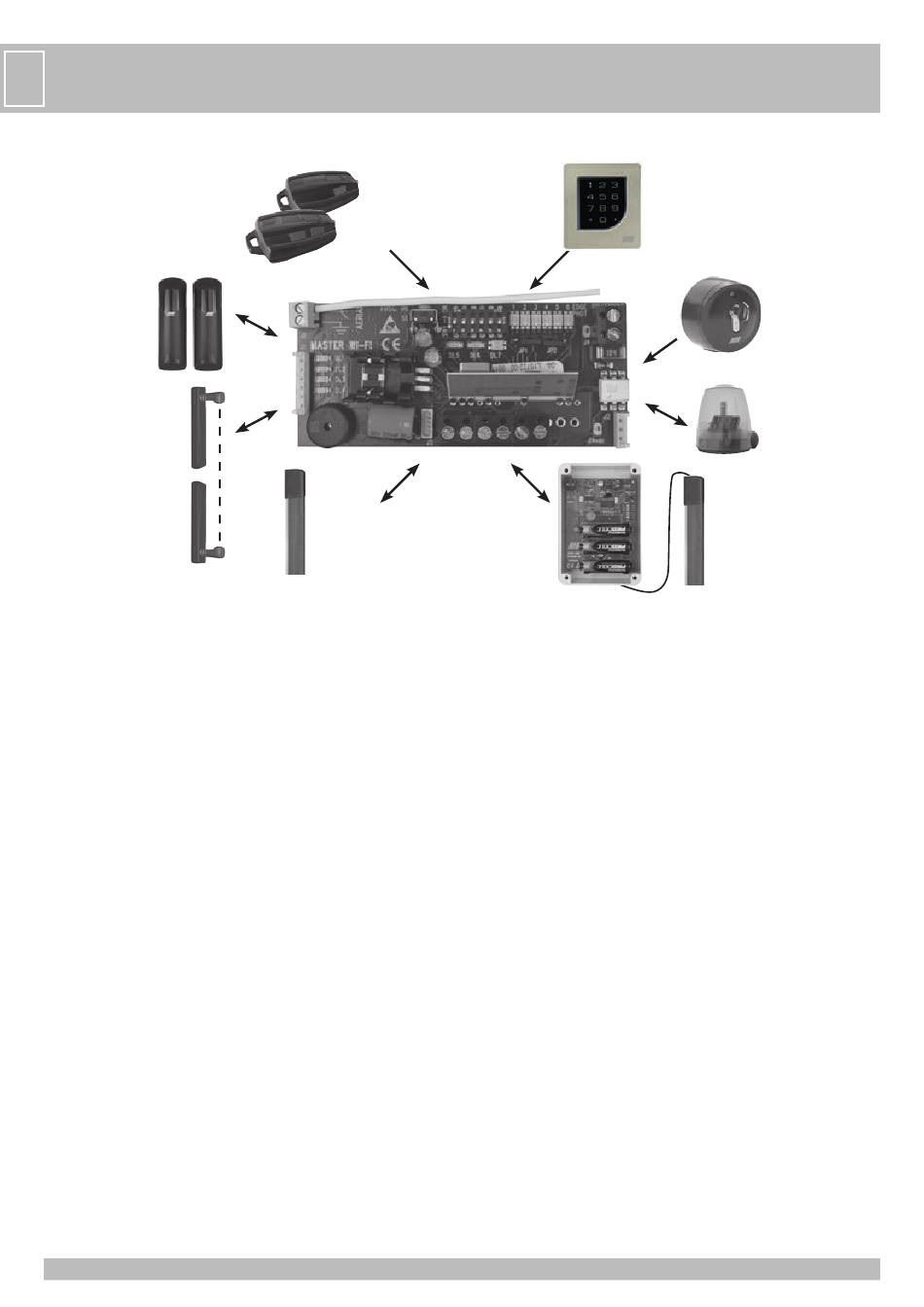

MASTER Wi-Fi
E' il cuore del sistema: gestisce tutti i dispositivi di comando (433,92 MHz), di sicurezza e
di segnalazione (868,3 MHz) programmati in fase di installazione.
MASTER Wi-Fi è disponibile in 4 modelli:
- MASTER Wi-Fi con connettore (cod. ACG6094), applicabile a tutti i quadri elettronici
RIB non CRX.
- MASTER Wi-Fi con morsettiera (cod. ACG6099), applicabile a quadri di altre marche
o RIB CRX.
- MASTER Wi-Fi FR con morsettiera (cod. ACG6150), applicabile a quadri di altre marche
o RIB CRX.
- MASTER Wi-Fi OS con morsettiera (cod. ACG6152), applicabile a quadri di altre marche
o RIB CRX.
SUN 2CH
Cod. ACG6052
SUN 4CH
Cod. ACG6054
TOUCH Wi-Fi
Cod. ACG3016 Cod. ACG6202
SICUREZZE
MASTER Wi-Fi FR può gestire fino a 6 sicurezze (NOVA Wi-Fi + VERTIGO Wi-Fi + TOUCH
Wi-Fi + TX RED) simultaneamente.
- Fotocellule NOVA Wi-Fi (cod. ACG8037): hanno la possibilità di collegare una costa
meccanica TOUCH (cod. ACG3015) o una costa resistiva sia sulla fotocellula trasmettitore,
sia sulla fotocellula ricevitore.
- Fotocellule VERTIGO Wi-Fi (VERTIGO Wi-Fi 8 cod. ACG8042 - VERTIGO Wi-Fi 10 cod.
ACG8043): fotocellule verticali senza fili sostitutive della costa.
- Costa TOUCH Wi-Fi (cod. ACG3016), con ricetrasmettitore incorporato.
- TX RED (cod. ACG6202): trasmettitore per gestire via radio coste meccaniche o resistive.
COMANDI
MASTER Wi-Fi FR gestisce fino a 100 codici diversi dei telecomandi:
- Telecomandi SUN bicanali 433,92 MHz (cod. ACG6052)
- Telecomandi SUN quadricanali 433,92 MHz (cod. ACG6054)
- Telecomandi SUN CLONE bicanali 433,92 MHz (cod. ACG6056)
- Telecomandi SUN CLONE quadricanali 433,92 MHz (cod. ACG6058)
- Selettore a chiave BLOCK Wi-Fi monocanale 433,92 MHz (cod. ACG6098).
E' possibile collegare comandi filari con contatto N.O. (selettori a chiave, pulsantiere, ecc).
SEGNALAZIONI VISIVE
MASTER Wi-Fi FR può gestire uno o più lampeggiatori SPARK Wi-Fi (868,3 MHz) cod.
ACG7064.
MASTER Wi-Fi FR possiede dei led per il monitoraggio dello stato del sistema e per
l'identificazione delle fotocellule o delle coste con batterie quasi scariche o scariche.
SEGNALAZIONI ACUSTICHE
MASTER Wi-Fi FR possiede un buzzer che segnala le fasi di installazione e lo stato di
attenzione in caso di batterie quasi scariche e scariche o lo stato di allarme in caso di guasto
di uno dei dispositivi.
2
COMBINATORE RADIO
Cod. ACG9434 da incasso
Cod. ACG9436 da parete
TX RED
BLOCK Wi-Fi
Cod. ACG6098
SPARK Wi-Fi
Cod. ACG7064
TOUCH
Cod. ACG3015
o costa di altra marca
meccanica o resistiva
