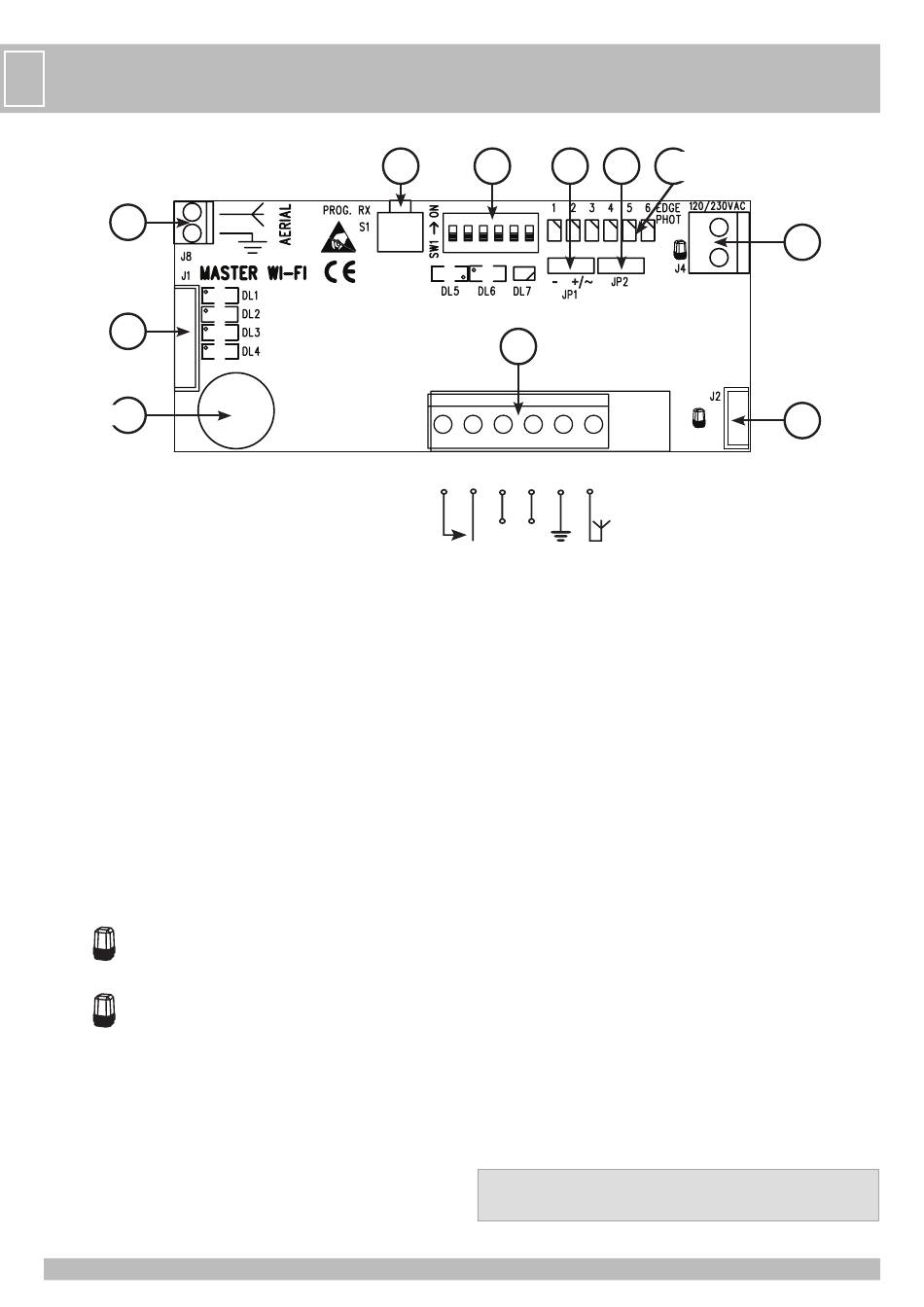

- LAYOUT
J8
J1
BUZZER
10 9
6 5
+ -
J1 =>
CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES EN
ENTREES DE SECURITES
Fil vert
=> barre palpeuse EDGE 2
NOTE: Cette sortie est activée à partir des barre palpeuses
entreposés en des endroits 4-5-6
Fil gris
=> commun des contacts COM
Fil jaune
=> barre palpeuse EDGE 1
NOTE: Cette sortie est activée à partir des barre palpeuses
entreposés en des endroits 1-2-3
Fil noir
=> photocellule PHOT N.C.
Fil blanc
=> borne de raccordement du fil provenant du bouton N.O. de
commande déjà présent sur l'appareil
Fil marron
=> alimentation contrôle automatique A-D+ TEST.
J2 =>
CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES A 12/24V
ac/dc, EN SORTIE DU CLIGNOTEUR (RESPECTER LES POLARITES)
Fil rouge
=> positif (à raccorder au pôle positif de sortie du clignoteur)
Fil noir
=> négatif (à raccorder au pôle négatif de sortie du clignoteur)
J4 =>
BORNES POUR RACCORDEMENTS AU TABLEAU DE COMMANDE 120/230V,
EN SORTIE DU CLIGNOTEUR
J5 =>
BORNIER POUR RACCORDEMENTS SUR TABLEAUX DE COMMANDE
D'AUTRES MARQUES OU RIB CRX
J8 =>
BORNE POUR RACCORDEMENT ANTENNE 868,3 MHz
JP1 => A/D+ TEST
-
Cavalier de sélection du mode AUTOTEST pour tableaux de commande avec
alimentation AUTOTEST négative
+/~
Cavalier de sélection du mode AUTOTEST pour tableaux de commande avec
alimentation AUTOTEST positive/alternatif (comme tableaux RIB)
JP2
=> Habilitation d'effacement des codes radio pour l'ouverture totale
S1
2 1
6 5 4 3 2 1
1
centrale antenne 433 MHz
2
masse antenne 433 MHz
3
alimentation négative 12/24V ac/dc
4
alimentation positive 12/24V ac/dc
5-6 à raccorder à la centrale de commande à l'entrée du commande d'ouverture/fermeture totale
SW1
JP1
JP2
J5
+ -
SW1
=> Micro-interrupteurs de couplage et d'identification des barres palpeuses et
des photocellules
S1
=> PROG. RX Bouton de programmation
BUZZER => Signalisation sonore pour les états d'installation, d'attention et d'alarme
LED
DL1 (rouge)
- contact barres palpeuses N.C. (EDGE 2)
DL2 (rouge)
- contact barres palpeuses N.C. (EDGE 1)
DL3 (rouge)
- contact photocellules N.C. (PHOTO)
DL4 (rouge)
- commande ouverture totale avec bouton N.O. présent dans installe
DL5 (verte)
- commande radio d'ouverture totale activée.
DL6 (jaune)
- présence de tension alimentation 12-24V ca/cc
DL7 (bicolore)
- apprentissage des codes radio pour ouverture totale et clignoteur
LED BICOLORE EDGE PHOT
éteinte
=> fonctionnement normal
verte
=> barre palpeuse ou photocellule occupée
rouge/verte
=> alarme
LED EDGE PHOT 1 - BARRE PALPEUSE OU PHOCELLULE 1
LED EDGE PHOT 2 - BARRE PALPEUSE OU PHOCELLULE 2
LED EDGE PHOT 3 - BARRE PALPEUSE OU PHOCELLULE 3
LED EDGE PHOT 4 - BARRE PALPEUSE OU PHOCELLULE 4
LED EDGE PHOT 5 - BARRE PALPEUSE OU PHOCELLULE 5
LED EDGE PHOT 6 - BARRE PALPEUSE OU PHOCELLULE 6
SW1 MICROINTERRUPTEURS - DIP
DIP 1 ON => BARRE PALPEUSE OU PHOCELLULE 1 ACTIVEE
DIP 2 ON => BARRE PALPEUSE OU PHOCELLULE 2 ACTIVEE
DIP 3 ON => BARRE PALPEUSE OU PHOCELLULE 3 ACTIVEE
DIP 4 ON => BARRE PALPEUSE OU PHOCELLULE 4 ACTIVEE
DIP 5 ON => BARRE PALPEUSE OU PHOCELLULE 5 ACTIVEE
DIP 6 ON => BARRE PALPEUSE OU PHOCELLULE 6 ACTIVEE
ATTENTION: Lorsque Vous effectuez un changement de position des microinterrupteurs,
pressez la touche PROG RX pour 6 fois, de façon à ajourner la programmation du
système. Au terme, les leds bicolores doivent résulter tous éteints.
12
Led bicolore
EDGE PHOT 1-6
J4
J2
12/24V ac/dc
