D

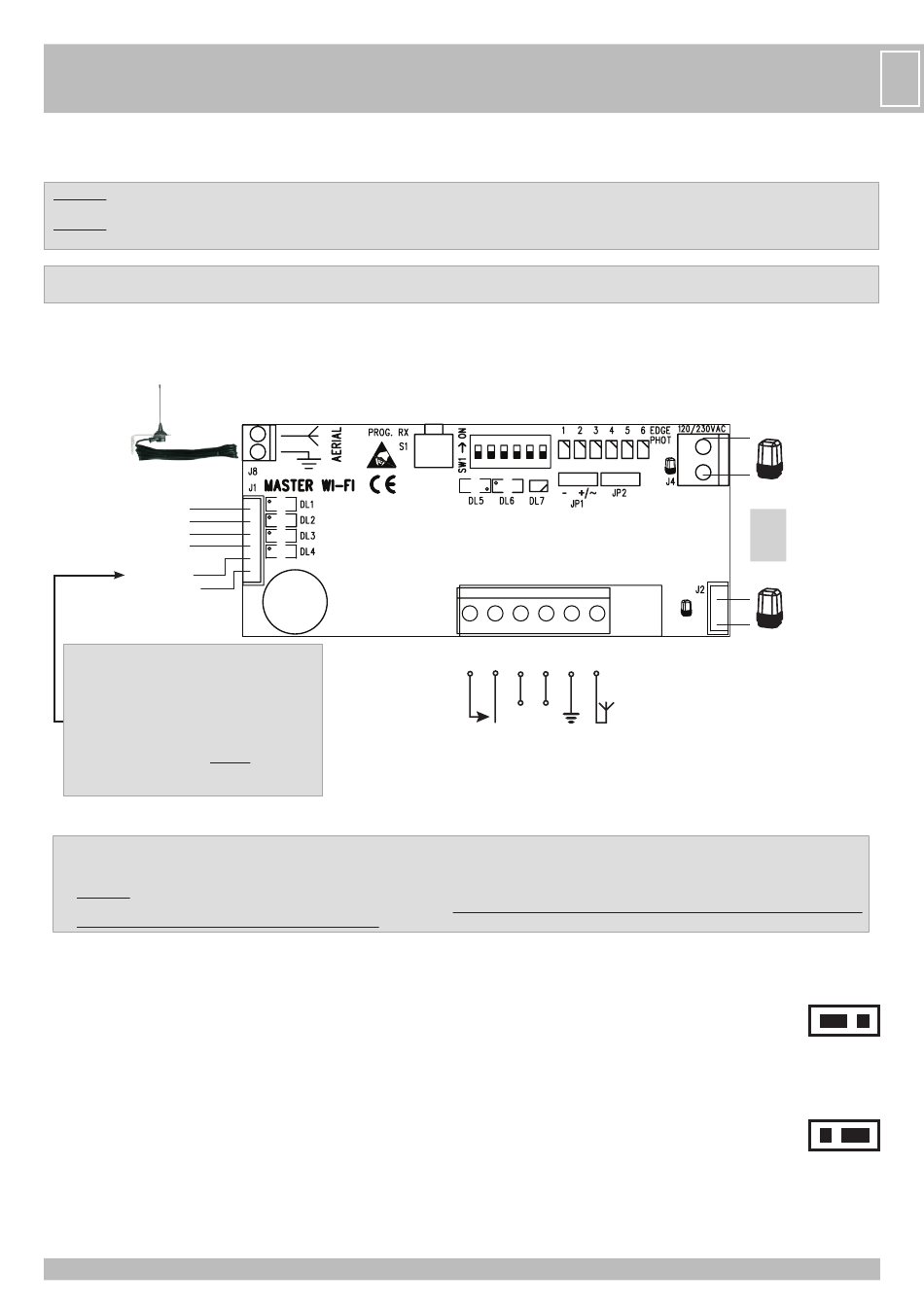

- RACCORDEMENT DE LA CARTE MASTER Wi-Fi FR
ATTENTION: L'utilisation du produit à l'intérieur de conteneurs en métal peut causer un mauvais fonctionnement du système. Il est donc recommandé dans ces cas, d'ajouter
l'antenne code ACG5451 à appliquer au carter métallique pour une parfaite réception/ transmission des signaux.
ATTENTION: EST IMPORTANT DE SÉLECTIONNER SUR CENTRALE DE COMMANDE LA FONCTION PRÉ-CLIGNOTEMENT (SI DISPONIBLE).
On conseille de se mémoriser sur la fiche commande moteur un temps de fermeture automatique pas supérieure à une minute.
Vérifier la présence de un fusible de protection en série sur secondarie de la centrale de commande. En cas elle ne soit pas présente, relier en série à l'alimentation du MASTER
un fusible retardé de T 200 mA.
- Débrancher le tableau de commande de l'automatisme.
NOTE: l'ouverture de la grille se produit environ 2 secondes après qu'il a donné une commande par radio ou sur le bouton. C'es pour permettre à la fiche MASTER Wi-Fi FR de vérifier la
présence et le correct fonctionnement des sûretés mémorisées.
EDGE 2 fil vert
COM
fil gris
EDGE 1 fil jaune
PHOT.N.C.
fil noir
BOUTON DE COMMANDE
fil blanc
A/D+ TEST fil marron
10 9
Le système Wi-Fi fonctionne normalement s'il gère
toutes les radio commandes (avec son module
radio 433 MHz) et filaires (avec son fil blanc).
En cas d'utilisation de récepteurs radio et de
commandes filaires déjà (donc extérieurs au
Système Wi-Fi), pour un fonctionnement regulier
il faut les lier à travers le fil blanc du MASTER
Wi-Fi FR.
* Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 120/230V ac
** Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 12/24V ac/dc ATTENTION RESPECTER LES POLARITES
!
La connexion est obligatoire, même au cas où il n'y ait pas un clignoteur dans le système.
ATTENTION: Toujours connecter la sortie du clignoteur de la centrale de commande à la carte MASTER Wi-Fi FR dans une des bornes prévues à cet effet, selon que
le clignoteur est alimenté à 230V ou à les fils du connecteur J2 pour 12/24V. Si le raccordement n'est pas correct, la porte ne devrait pas fonctionner et le bipper
devrait émettre quatre bips signalant le mauvais branchement.
ENTREE EDGE 2 (fil gris COM, fil jaune EDGE 2) dédiée aux sécurités de la barre palpeuse
EN FERMETURE.
Attention: le cavalier présent sur les bornes COM-EDGE des tableaux de commande doit
être retiré.
ENTREE EDGE 1 (fil gris COM, fil jaune EDGE 1) dédiée aux sécurités de la barre palpeuse
EN OUVERTURE.
Attention: le cavalier présent sur les bornes COM-EDGE des tableaux de commande doit
être retiré.
ENTREE PHOTOCELLULES (fil gris COM, fil noir PHOT) dédiée aux sécurités
des photocellules.
Attention: le cavalier présent sur les bornes COM-PHOT des tableaux de commande doit
être retiré.
BOUTON DE COMMANDE (fil gris COM, fil blanc BOUTON N.O.)
Déconnecter chaque commandes filaires de la centrale de commande et le connecter à fil
blanc de MASTER Wi-Fi FR.
6 5 2 1
+ -
1 centrale antenne 433 MHz
2 masse antenne 433 MHz
3 alimentation négative 12/24V ac/dc
4 alimentation positive 12/24V ac/dc
5-6 à raccorder à la centrale de commande à l'entrée du commande d'ouverture/fermeture totale
6 5 4 3 2 1
+ -
RACCORDEMENT DE L'ENTREE AUTOTEST (fil marron A/D+ TEST) pour le respect de
la norme EN13849-2:2008
- Si le tableau électrique utilisé dispose d'un autotest, placer le cavalier JP1
du MASTER Wi-Fi sur la base de la alimentation fournie par le tableaux
de commande utilisé (negative ou positive/alternatif - voir le relatif
manuel).
- Raccorder la sortie autotest du tableau de commande au fil marron du
MASTER Wi-Fi FR afin de pouvoir contrôler le système après chaque
ouverture complète de l'automatisme.
- La fermeture ne s'effectue que si la carte MASTER Wi-Fi FR a passé
le test.
- Si le test de la carte MASTER Wi-Fi FR s'avère négatif, le tableau de
commande bloque l'automatisme, la LED bicolore sur la carte MASTER
Wi-Fi FR correspondant à la sécurité en panne clignote rouge/vert en
alternance.
- Le bipper émet un bip pendant 1 minute pour signaler le dysfonctionnement.
- L'état d'alarme se renouvelle pendant 1 minute après une demande d'ouverture/fermeture.
Si le tableau ne dispose pas d'un autotest, le test de contrôle est ignoré.
13
*
120/230V ac
!
+
**
12/24V ac/dc
12/24V ac/dc
-
-
JP1
JP1
