Webasto Thermo Top E Einbauanleitung Seite 18

1
2
1
A
1
1313701B
Skoda Roomster / Fabia II / Fabia II Combi
2
2
1
2
1 Ladeluftrohr
2 Vormontierter Abstandshalter
33

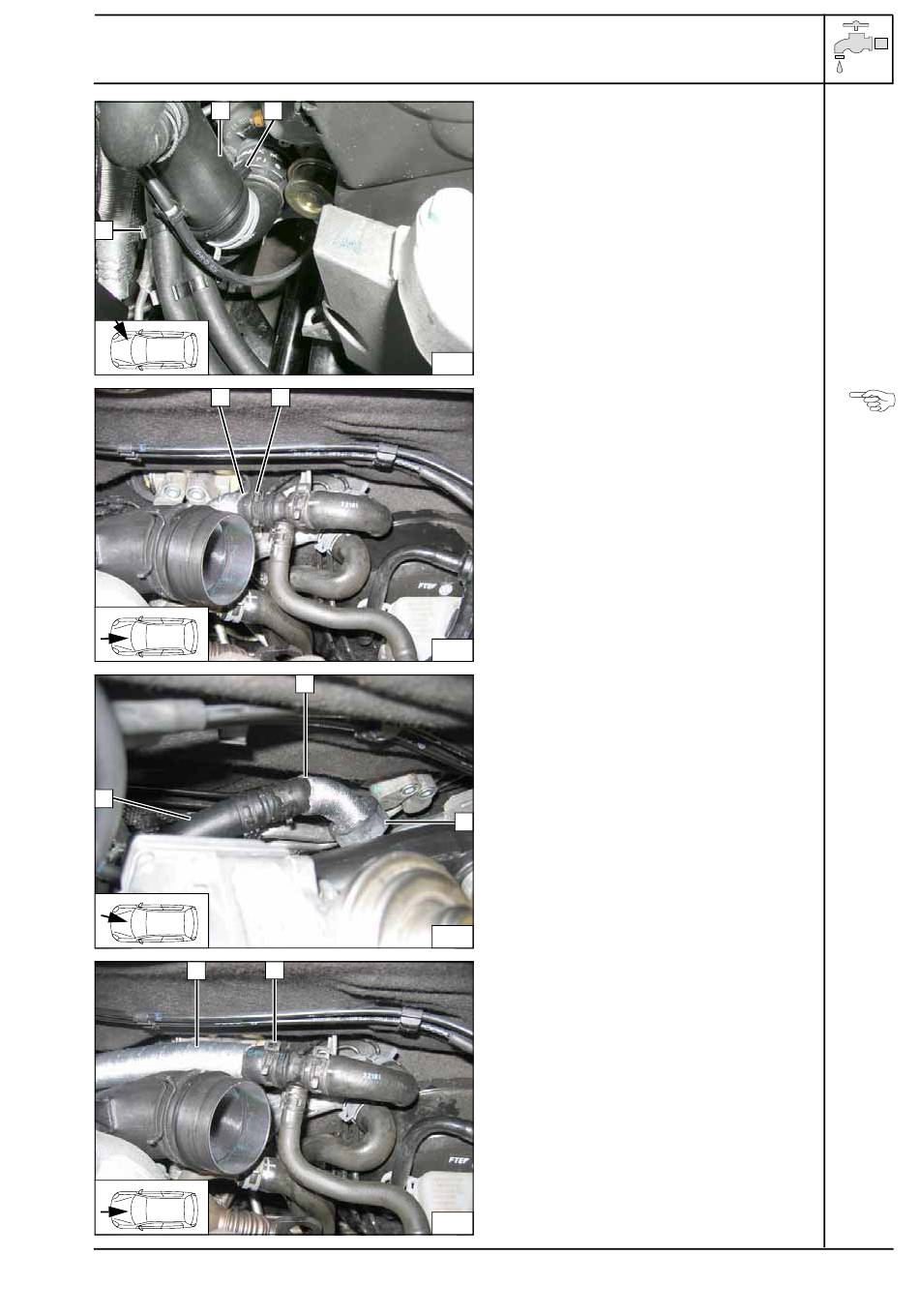

Fzg. eigenen Schlauch 1 abziehen und zur
rechten Fahrzeugseite drehen. Federband-
schelle 2 wird wieder benötigt!
34
1 Schlauch Motorausgang
2 Gummiprofil sw
2
35
1 Wärmeschutz aufschieben
2 Fzg.eigene Federbandschelle
36
Verlegung
im Motor-
raum
Trennstelle
Anschluß
Motoraus-
gang
Anschluß
Wärmetau-
scherein-
gang
18
