Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von
Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern.

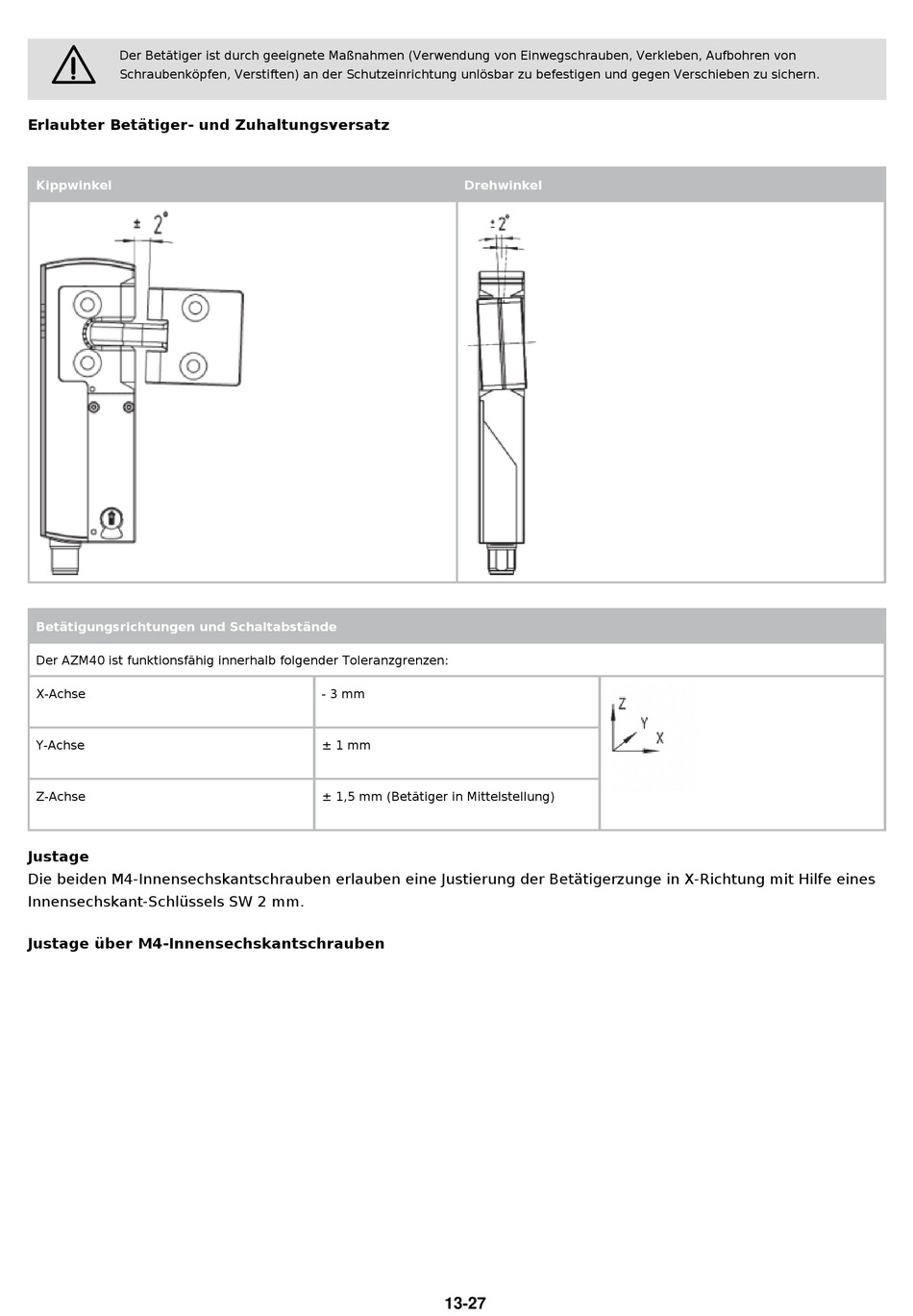

Erlaubter Betätiger- und Zuhaltungsversatz
Kippwinkel
Betätigungsrichtungen und Schaltabstände
Der AZM40 ist funktionsfähig innerhalb folgender Toleranzgrenzen:
X-Achse
Y-Achse
Z-Achse
Justage
Die beiden M4-Innensechskantschrauben erlauben eine Justierung der Betätigerzunge in X-Richtung mit Hilfe eines
Innensechskant-Schlüssels SW 2 mm.
Justage über M4-Innensechskantschrauben
Drehwinkel
- 3 mm
± 1 mm
± 1,5 mm (Betätiger in Mittelstellung)
