HINWEISE ZUR BEDIENUNG UND MONTAGE

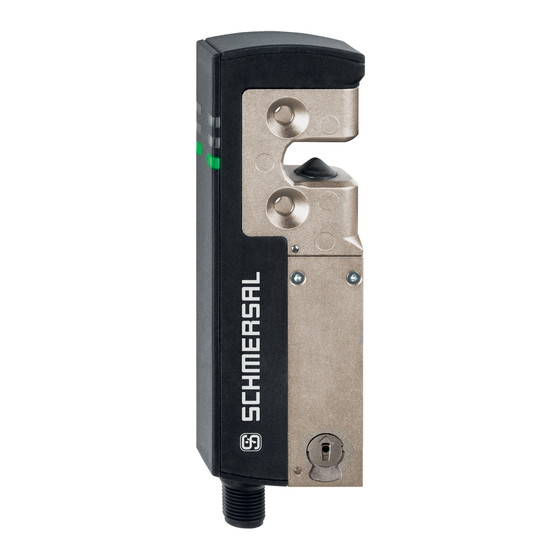

Sicherheitszuhaltung AZM40B-I2-ST-1P2P
Inhaltsverzeichnis
1 Zu diesem Dokument
1.1 Funktion
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
1.3 Verwendete Symbolik
1.4 Bestimmungsgemäßer Gebrauch
1.5 Allgemeine Sicherheitshinweise
1.6 Warnung vor Fehlgebrauch
1.7 Haftungsausschluss
2 Produktbeschreibung
2.1 Typenschlüssel
2.2 Sonderausführungen
2.3 Bestimmung und Gebrauch
2.4 Technische Daten
3 Montage
3.1 Allgemeine Montagehinweise
3.2 Hilfsentriegelung
3.3 Abmessungen
3.4 Optionale Systemkomponenten
4 Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss
4.2 Anforderungen an eine nachgeschaltete Auswertung
4.3 Anschlussbelegung und Zubehör Steckverbinder
4.4 Anschlussbeispiele
5 Anlernen der Betätiger / Betätigererkennung
6 Wirkprinzip und Diagnosefunktionen
6.1 Ansteuerung des Magneten
6.2 Arbeitsweise der Sicherheitsausgänge
6.3 Diagnose-LEDs
6.4 Diagnoseausgänge
6.5 Diagnoseinformationen
7 Inbetriebnahme und Wartung
7.1 Funktionsprüfung
7.2 Wartung
8 Demontage und Entsorgung
8.1 Demontage
8.2 Entsorgung
1 Zu diesem Dokument
1-27
Werbung
Verwandte Anleitungen für schmersal AZM40B-I2-ST-1P2P
Inhaltszusammenfassung für schmersal AZM40B-I2-ST-1P2P
- Seite 1 HINWEISE ZUR BEDIENUNG UND MONTAGE Sicherheitszuhaltung AZM40B-I2-ST-1P2P Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 1.6 Warnung vor Fehlgebrauch 1.7 Haftungsausschluss 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch...
- Seite 2 Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. Alle Angaben ohne Gewähr. Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
- Seite 3 Restrisiken sind bei Beachtung der Hinweise zur Sicherheit sowie der Anweisungen bezüglich Montage, Inbetriebnahme, Betrieb und Wartung nicht bekannt. 1.6 Warnung vor Fehlgebrauch Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwendung oder Manipulationen können durch den Einsatz des Schaltgerätes Gefahren für Personen oder Schäden an Maschinen- bzw. Anlagenteilen nicht ausgeschlossen werden. 1.7 Haftungsausschluss Für Schäden und Betriebsstörungen, die durch Montagefehler oder Nichtbeachtung der Betriebsanleitung entstehen, wird keine Haftung übernommen.
- Seite 4 2.2 Sonderausführungen Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben sinngemäß, soweit diese mit der serienmäßigen Ausführung übereinstimmen. 2.3 Bestimmung und Gebrauch Das berührungslos wirkende, elektronische Sicherheitsschaltgerät ist für den Einsatz in Sicherheitsstromkreisen ausgelegt und dient zur Stellungsüberwachung und Sperrung beweglicher Schutzeinrichtungen. Das Zuhaltungssystem AZM40 ist geeignet für den Anbau an 40 mm Profilsysteme sowie durch die 180°...
- Seite 5 TÜV Zertifikate cULus UKCA ANATEL Allgemeine Daten Vorschriften EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 Codierung Individuelle Codierung, mehrfach anlernbar Codierstufe gemäß EN ISO 14119 hoch Wirkprinzip RFID Frequenzband RFID 125 kHz Sendeleistung RFID, maximum -6 dB/m Werkstoff des Gehäuses Leichtmetall-Druckguss und Kunststoff (glasfaserverstärkter...
- Seite 6 Performance Level, bis Kategorie PFH-Wert 1,10 x 10⁻⁹ /h PFD-Wert 8,90 x 10⁻⁵ Safety Integrity Level (SIL), geeignet für Anwendungen in Gebrauchsdauer 20 Jahre Mechanische Daten Verriegelungsprinzip bistabil Mechanische Lebensdauer, Sperrzyklen 1.000.000 Schaltspiele Mechanische Lebensdauer, Betätigerzyklen 500.000 Schaltspiele Hinweis (Mechanische Lebensdauer) ab Geräteversion V2 (V1 = 200.000 Betätigerzyklen) Zuhaltekraft F gemäß...
- Seite 7 Länge des Sensors 119,5 mm Breite des Sensors 40 mm Höhe des Sensors 20 mm Umgebungsbedingungen Schutzart IP66 IP67 IP69 Umgebungstemperatur -20 ... +55 °C Lager- und Transporttemperatur -40 ... +85 °C Relative Feuchtigkeit, maximum 93 % Hinweis (Relative Feuchtigkeit) nicht kondensierend nicht vereisend Schwingfestigkeit...
- Seite 8 Bezeichnung, Magnetansteuerung Schaltschwellen -3 V … 5 V (Low) 15 V … 30 V (High) Einschaltdauer Magnet 100 % Testpulsdauer, maximum 5 ms Testpulsintervall, minimum 40 ms Klassifizierung ZVEI CB24I, Senke Klassifizierung ZVEI CB24I, Quelle Stromaufnahme bei 24V, Minimum 10 mA Stromaufnahme bei 24V, Maximum 15 mA Elektrische Daten - Sichere digitale Eingänge...
- Seite 9 Elektrische Daten - Diagnoseausgänge Bezeichnung, Diagnoseausgänge Ausführung der Schaltelemente kurzschlussfest, p-schaltend Spannungsfall U , maximum Spannung, Gebrauchskategorie DC-12 24 VDC Strom, Gebrauchskategorie DC-12 0,05 A Spannung, Gebrauchskategorie DC-13 24 VDC Strom, Gebrauchskategorie DC-13 0,05 A Zustandsanzeige Hinweis (LED-Zustandsanzeige) Betriebszustand: gelbe LED Fehler Funktionsstörung: rote LED Versorgungsspannung UB: grüne LED Kontaktbelegung...
- Seite 10 Dieses Gerät hält beim Betrieb in einem Mindestabstand von 100 mm die Grenzwerte für die Nervenstimulation (ISED SPR-002) ein. Änderungen oder Anpassungen, die von der K.A. Schmersal GmbH & Co. KG nicht ausdrücklich genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
- Seite 11 Zur Befestigung der Sicherheitszuhaltung und des Betätigers sind je zwei Befestigungsbohrungen für M5-Schrauben vorhanden. Die M5-Schrauben müssen mindestens der Festigkeitsklasse 8.8 bzw. in Edelstahl der Festigkeitsklasse 80 entsprechen. Das Anzugsdrehmoment der M5-Schrauben beträgt 4 ... 6 Nm, das maximale Anzugsdrehmoment ist abhängig von den verwendeten Befestigungsschrauben.
- Seite 12 Betätigungsrichtungen Der Betätiger lässt sich stufenlos um 180° einführen. 12-27...
- Seite 13 Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern. Erlaubter Betätiger- und Zuhaltungsversatz Kippwinkel Drehwinkel Betätigungsrichtungen und Schaltabstände Der AZM40 ist funktionsfähig innerhalb folgender Toleranzgrenzen: X-Achse - 3 mm Y-Achse...
- Seite 14 Die Innensechskantschrauben dürfen nicht komplett herausgedreht werden. Um eine systembedingte Beeinflussung und eine Reduzierung der Schaltabstände zu vermeiden, bitte folgende Hinweise beachten: Metallteile und Magnetfelder in der Nähe des Betätigers und der Sicherheitszuhaltung können den Schaltabstand beeinflussen oder zu Funktionsstörungen führen Metallspäne fernhalten.
- Seite 15 Zur Einrichtung und Wartung kann die Sicherheitszuhaltung spannungslos entsperrt werden. Durch Drehen der Hilfsentriegelung gegen den Uhrzeigersinn wird die Sicherheitszuhaltung entsperrt. Erst nach Zurückdrehen der Hilfsentriegelung in die Ausgangslage ist die normale Funktion wieder gegeben. Hilfsentriegelung nicht über den Anschlag hinaus drehen. Zur Betätigung der Hilfsentriegelung ist ein Werkzeug (Empfehlung: Schlitzschraubendreher 0,8 x 4 …...
- Seite 16 3.4 Optionale Systemkomponenten Nachrüstsatz Notentsperrung/Fluchtentriegelung Der Nachrüstsatz dient der nachträglichen Funktionserweiterung der Sicherheitszuhaltung. Bezeichnung Bestellnummer Fluchtentriegelung ACC-AZM40-LEV-T 103054265 Notentsperrung ACC-AZM40-LEV-N 103054268 Fluchtentriegelung mit Druckknopf - für 40 mm Profile ACC-AZM40-PT-T-40MM 103054271 - für Profile bis 170 mm ACC-AZM40-PT-T-170MM 103054273 Notentsperrung mit Druckknopf - für 40 mm Profile...
- Seite 17 ACC-AZM40-LEV ACC-AZM40-PT Bezeichnung Bestellnummer Sperrzange SZ40 103053182 Universal-Montageplatte für 20, 30, 45, 50 MP-AZM40 103045324 und 60 mm Profilsysteme, 2 Stk. Einwegschrauben M5 x 25, Flachkopf, 2 Stk. ACC-NRS-M5X25-FHS-2PCS 103045415 Einwegschrauben M5 x 25, Senkkopf, 2 Stk. ACC-NRS-M5X25-CSS-2PCS 103045416 SZ40...
- Seite 18 100 ms einzustellen. Die Sicherheitseingänge der Auswertung sollten einen Testimpuls von ca. 1 ms ausblenden können. Eine Querschlusserkennung in der Auswertung ist nicht notwendig und ist ggf. auszuschalten. Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal-Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com.
- Seite 19 Anschlussleitungen mit Buchse (female) M12, 8-polig – 8 x 0,25 mm², IP67 / IP69 Leitungslänge Bestellnummer 2,5 m 103011415 5,0 m 103007358 10,0 m 103007359 15,0 m 103011414 Anschlussleitungen (PVC) mit Buchse (female) M12, 8-polig - 8 x 0,21 mm², IP69 Leitungslänge Bestellnummer 5,0 m...
- Seite 20 Auswertung geführt. Y1 und Y2 = Sicherheitsausgänge → Auswertung 5 Anlernen der Betätiger / Betätigererkennung Standardcodierte Sicherheitszuhaltungen sind im Auslieferungszustand betriebsbereit. Individuell codierte Sicherheitszuhaltungen und Betätiger werden nach folgendem Ablauf aneinander angelernt: 1. Sicherheitszuhaltung ausschalten und erneut mit Spannung versorgen. 2.
- Seite 21 6 Wirkprinzip und Diagnosefunktionen 6.1 Ansteuerung des Magneten Die bistabile Zuhaltung wird durch das betriebsmäßige Setzen des IN Signals (= 24 V) entsperrt. Wird das IN Signal nicht gesetzt (= 0 V) geht die Sicherheitszuhaltung in den gesperrten Zustand, sofern der korrekte Betätiger in die Sicherheitszuhaltung eingeführt ist.
- Seite 22 Systemzustand Kein Eingangssignal an X1 und/oder X2 grün gelb Tür geöffnet und eine Tür in der blinkt Reihenschaltung davor ist (1 Hz) ebenfalls geöffnet Tür geschlossen und eine Tür in blinkt blinkt der Reihenschaltung davor ist (1 Hz) geöffnet Tür gesperrt und eine Tür in der blinkt Reihenschaltung davor ist (1 Hz)
- Seite 23 Ablauf, Sperrsignal wird vor dem Schließen der Tür angelegt Gestörter Ablauf, Tür konnte nicht gesperrt werden oder Fehler Normaler Ablauf, Tür wurde entsperrt 23-27...
- Seite 24 Ablauf, Tür öffnet sofort nach Entsperren Gestörter Ablauf, Tür konnte nicht entsperrt werden Legende Sperren Entsperren Sperrzeit Tür geöffnet Tür geschlossen Tür gesperrt Tür nicht gesperrt oder Fehler Sperren blockiert Entsperren blockiert 6.5 Diagnoseinformationen 24-27...
- Seite 25 Tabelle 1: Diagnoseinformationen des Sicherheitsschaltgerätes Systemzusta Magnetanste Sicherheitsausgänge Diagnoseaus uerung Y1, Y2 gang (bistabil) grün gelb AZM40Z AZM40B Tür auf 24 V Tür 24 V blinkt 24 V 24 V geschlossen, nicht gesperrt Tür blinkt blinkt 24 V geschlossen, Sperrung nicht...
- Seite 26 nach 30 min: Abschaltung wegen Fehler s. Blinkcode Bei Reklamationen, die den Fehler mechanische Überlast betreffen, sind immer das Gerät inkl. dem dazugehörigen Betätiger einzusenden. Tabelle 2: Fehlermeldungen / Blinkcodes rote Diagnose-LED Blinkcodes (rot) Bezeichnung eigenständige Fehlerursache Abschaltung nach 1 Blinkpuls Fehler(-warnung) an Ausgang 30 min...
- Seite 27 Das Sicherheitsschaltgerät ist entsprechend der nationalen Vorschriften und Gesetze fachgerecht zu entsorgen. 27-27 K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung.
