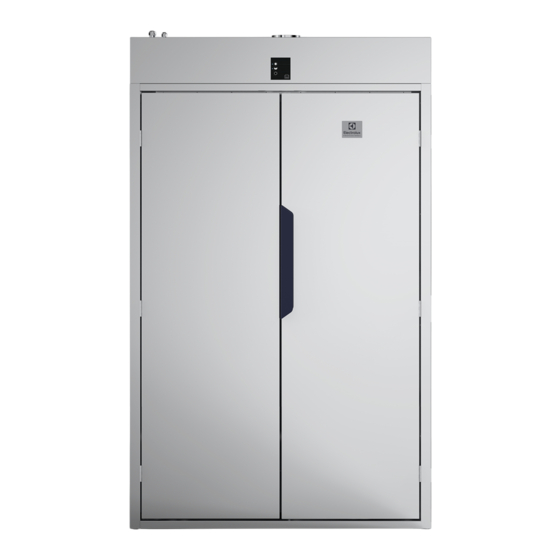

Electrolux Professional DC6-15 Installationsanleitung
Trockenschrank
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Electrolux Professional DC6-15
Inhaltszusammenfassung für Electrolux Professional DC6-15

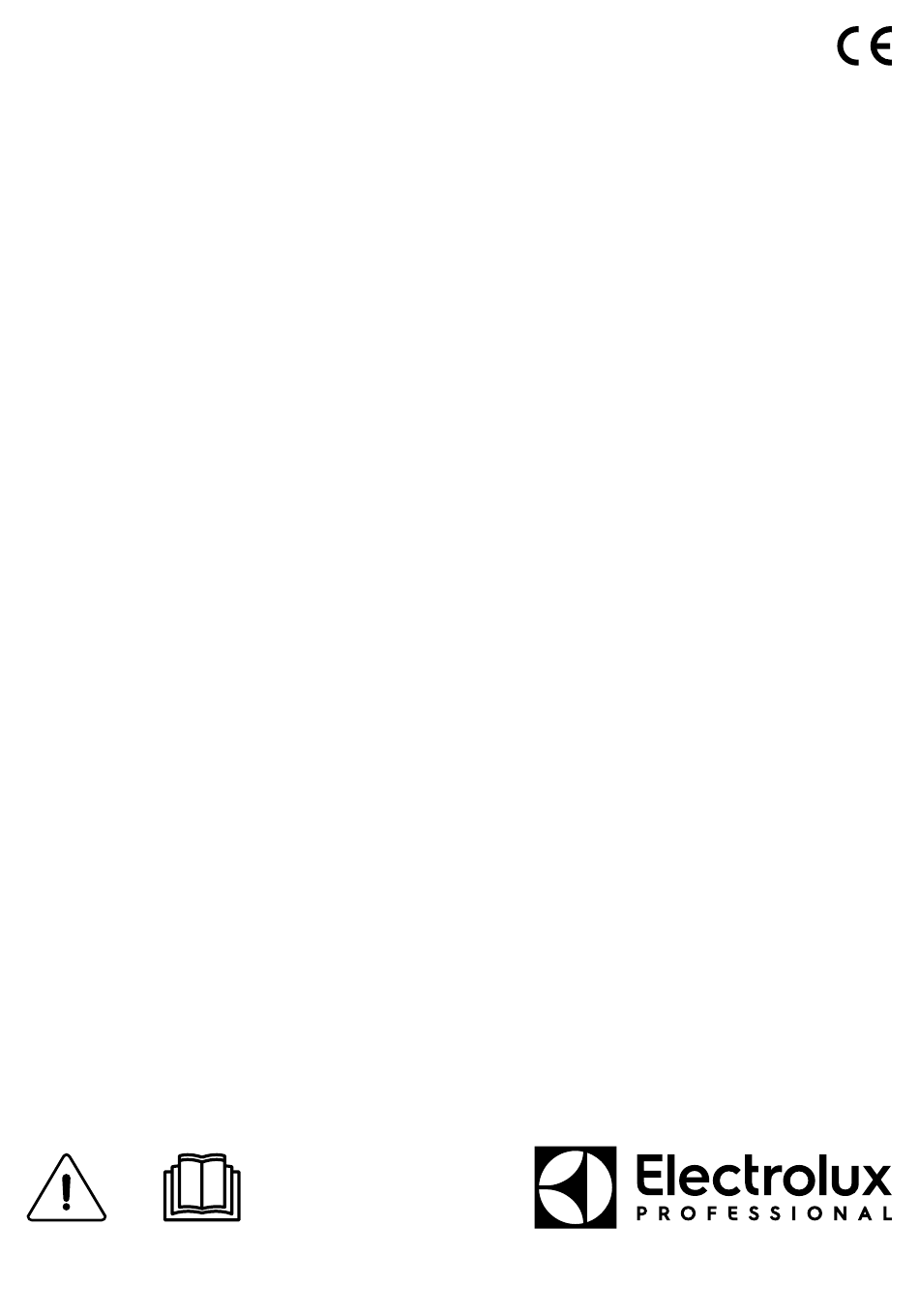

- Seite 1 Installationsanleitung Trockenschrank DC6-15 427001189/DE Original-Bedienungsanleitung 2022.03.01...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt 1 Sicherheitshinweise..........................5 Allgemeine Sicherheitshinweise....................5 Symbole............................5 2 Technische Daten..........................6 3 Installationskit .............................7 4 Einrichten ............................8 Aufstellort..........................8 Mechanische Installation ......................8 Enge Platzverhältnisse.......................9 5 Absaugsystem ..........................10 Frischluft ..........................10 6 Stromanschluss ..........................12 7 Funktionsprüfung ..........................13 8 Entsorgen des Geräts am Ende der Lebenszeit ...................14 Der Hersteller behält sich Änderungen von Konstruktion und Material vor. -
Seite 5: Sicherheitshinweise
Installationsanleitung 1 Sicherheitshinweise Die Maschine kann in öffentlichen Bereichen aufgestellt werden. Gegenstände wie z. B. Feuerzeuge oder Streichhölzer aus den Taschen der Kleidungs- stücke entfernen. WARNUNG! Diese Maschine darf nur zum Trocknen von Textilien verwendet werden, die mit Wasser gewaschen wurden. DIE MASCHINE NICHT UMRÜSTEN ODER VERÄNDERN. -
Seite 6: Technische Daten
Installationsanleitung 2 Technische Daten fig.W01225 Bedienfeld Stromanschluss Elektroanschluss für externes Gebläse Abluftanschluss 1200 1970 1910 1100 Abluftanschluss ⌀ 125 mm, höchster zulässiger Druckabfall 70 Pa, was einer gestreckten Länge von ca. 23 m ent- spricht. ⌀ 160 mm entsprechen ca. 70 m gestreckter Länge. Nettogewicht: 134 kg. -
Seite 7: Installationskit
Installationsanleitung 3 Installationskit C x4 A x2 E x2 D x4 B x2 fig.W01226 Schraube T6S 6x75 Unterlegscheibe 8,4x17x1,6 Dübel Abdeckstopfen 15-12 Gebrauchsanweisung/Installationsanleitung... -
Seite 8: Einrichten
Installationsanleitung 4 Einrichten Stellen Sie den Trockenschrank an seinem endgültigen Standort auf. Mithilfe der Hebegurte um die höhenverstellbaren Füße können Sie den Trockenschrank anheben. Richten Sie den Trockenschrank mit den höhenverstellbaren Füßen aus. Achten Sie darauf, dass die oberen Kanten der Türen aneinander ausgerichtet sind. -
Seite 9: Enge Platzverhältnisse
Installationsanleitung 4.3 Enge Platzverhältnisse Zum einfachen Transport sind Hebegurte um die höhenverstellbaren Füße herum angebracht. Den oberen Teil des Trockenschranks können Sie abmontieren, indem Sie die acht Schrauben lösen. Ohne den obe- ren Teil verringert sich die Höhe um 180 mm. •... -
Seite 10: Absaugsystem
Installationsanleitung 5 Absaugsystem 5.1 Frischluft Der Trockenschrank muss direkt (und nicht über Verbindungsrohre oder -schläuche) an den Lüftungskanal ange- schlossen werden. Der Trockenschrank hat einen Abluftvolumenstrom von bis zu 250 m³ pro Stunde. Diese Luft wird zunächst aus dem Raum angesaugt, in dem der Trockenschrank aufgestellt ist. Daher muss unbedingt sichergestellt werden, dass Frischluft von außen in den Raum gelangen kann, um die feuchte Luft zu ersetzen, die ausgeblasen wird. - Seite 11 Installationsanleitung Wenn mehrere Trockenschränke oder Trockner an denselben Abluftkanal angeschlossen sind, muss an jedem Gerät ein Rückschlagventil installiert werden, damit keine kalte Luft eindringen und der Luftdruck in einem Gerät nicht die anderen Geräte beeinträchtigen kann. fig.W01231 Anzahl der Trockenschränke Durchm.
-
Seite 12: Stromanschluss
Installationsanleitung 6 Stromanschluss Die Elektroinstallation darf ausschließlich von Fachpersonal durchgeführt werden. Der Trockenschrank muss an einen allpoligen Trennschalter angeschlossen sein. Beheizungsoptionen Netzspannung Heizleistung Gesamtleistung Empfohlene Sicherung Elektrisch 400 V 3N ~ 10/13 autom. Sicherung... -
Seite 13: Funktionsprüfung
Installationsanleitung 7 Funktionsprüfung Darf ausschließlich von Fachpersonal durchgeführt werden. Eine Funktionsprüfung muss nach der Installation und vor der Erstinbetriebnahme des Geräts durchgeführt werden. Vor der Wiederinbetriebnahme nach einer Reparatur muss ebenfalls eine Funktionsprüfung des Geräts durchgeführt werden. • Wählen Sie ein beliebiges Programm und stellen Sie sicher, dass der Trockenschrank warm wird und keine unge- wöhnlichen Geräusche zu hören sind. -
Seite 14: Entsorgen Des Geräts Am Ende Der Lebenszeit
Installationsanleitung 8 Entsorgen des Geräts am Ende der Lebenszeit Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekenn-zeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zu-rückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. - Seite 16 Electrolux Professional AB 341 80 Ljungby, Sweden www.electroluxprofessional.com...
