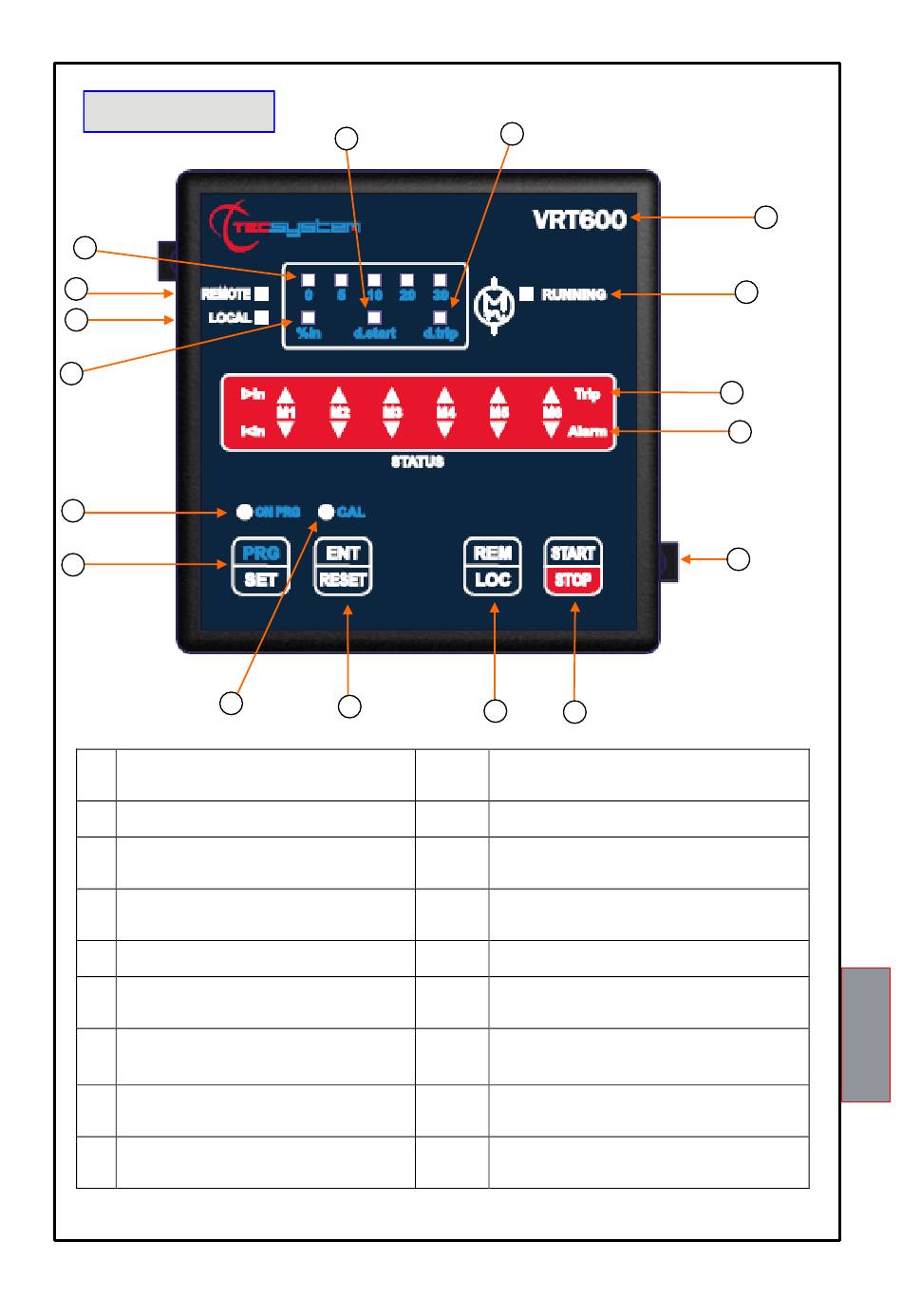

FRONTPLATTE
15
14
13
12
11
10
9
1)
Serie Steuereinheit
2)
Led (grün) aktive Belüftung (läuft)
3)
LED (rot) Signalisierung Motoren Überstrom
M1-M2-M3-M4-M5-M6
4)
LED (gelb) Signal-Motoren Unterstrom M1-M2-
M3-M4-M5-M6
5)
Befestigungsblock
6)
START / STOP-Taste, um die Ventilatoren lokal
ein- und auszuschalten
7)
REM / LOC-Taste Lüftersteuerungsmodus
(REMOTE ODER LOKAL)
8)
ENT / RESET-Taste, Reset der Alarme und
Auswahl der zu programmierenden Daten
9)
LED (gelb) Phase der Auto-Kalibrierung
Motoren (Autotuning)
17
16
8
7
10)
Taste PRG / SET, Zugang zu Programmierung und
zum nächsten Schritt übergehen
11)
LED (gelb) ON PRG Programmierungsphase
12)
Led (gelb) Stromvariation
13)
Led (gelb) lokale Ventilatorverwaltung
14)
LED (grün) Remote-Management der Ventilatoren
15)
Led (gelbe) Programmierauswahl (% In, d.start,
d.trip)
16)
LED (gelb) Verzögerung Überwachung beim Start
d. starten.
17)
LED (gelb) Freigabeverzögerung d.trip
VRT600
3
4
5
6
1MN0050 REV. 3
1
2
7
