• Deckenplatte: A-MXN5-TB Fliesenbrücke*
• Rohdecke: A-MXN5-NCB neuer Montagering*
* nicht im Lieferumfang enthalten

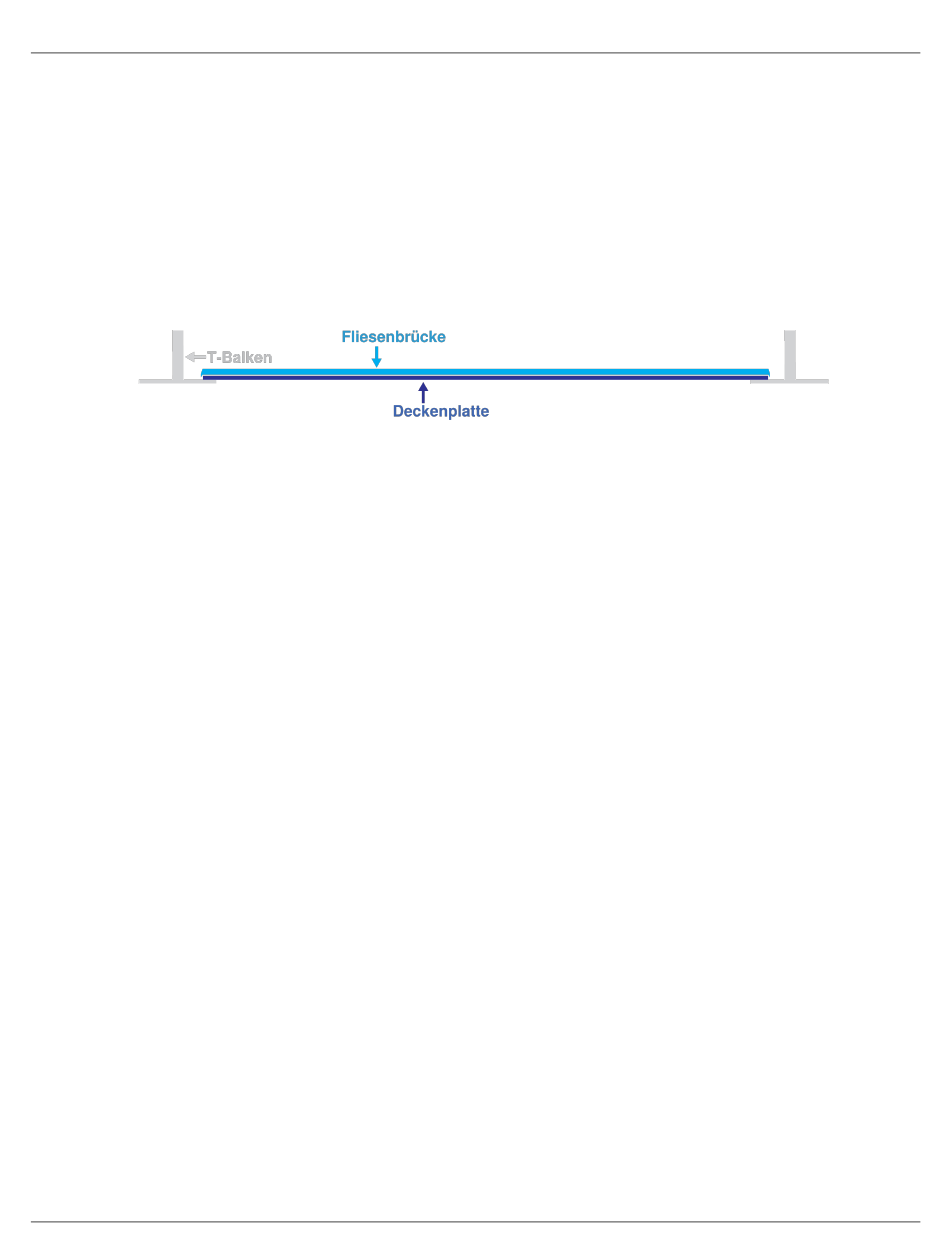

Schritt 1A: A-MXN5-TB für Fliesenbrücken installieren
1. Zur Markierung eines Ausschnitts an einer Deckenplatte kann die Lautsprecherverpackung oder die Fliesenbrücke ver-
wendet werden.
2. Mit dem Schneidwerkzeug ein 266 mm (10,5 Zoll) großes Loch in die Deckenplatte schneiden.
3. Anschließend die Deckenplatte mit der montierten Fliesenbrücke auf der Platte wieder anbringen.
4. Zum Anschließen des Lautsprechers die Anleitungsschritte befolgen.
Schritt 1B: A-MXN5-NCB für Rohdecken installieren
1. Bei einer Rohdecke den neuen Montagering an den Deckenbalken nageln oder schrauben. Das Cat5e-Kabel oberhalb
des Deckenbalkens verlegen. Anschließend die verbleibenden Schritte zur Herstellung der finalen Decke durchführen.
Der neue Montagering hilft dabei, das Gewicht des Lautsprechers an der Decke zu verteilen.
2. Zur Markierung eines Ausschnitts auf dem Deckenmaterial kann die Lautsprecherverpackung verwendet werden.
3. Ein 266 mm (10,5 Zoll) großes Loch in die Deckenplatte schneiden.
4. Zum Anschließen des Lautsprechers die Anleitungsschritte befolgen.
Schritt 2: Den Lautsprecher anschließen
1. Das Cat5e-Kabel am Lautsprecher anbringen. Wenn ein Kabelkanal benötigt wird, das Cat5e-Kabel durch den Kabel-
kanal führen und am Lautsprecher befestigen.
