- Seite 1 MXN5-C ™ Microflex Vernetzter Deckenlautsprecher Shure MXN5-C loudspeaker user guide. Learn how to install and control this PoE-powered ceiling loudspeaker. Control it with other Shure devices in Designer. Version: 6 (2020-F)
-
Seite 2: Inhaltsverzeichnis
Senden von Audio von einem Shure-Gerät Den Grill lackieren AudioEmpfang von einem Gerät, das ein anderes Netz werk-Audio-Protokoll verwendet Steuern von Geräten mit der Shure Designer-Software 1 Switch- und Kabel-Empfehlungen für Dante-Vernetzung 2 SystemOn-Kompatibilität Dante Flows for Shure Devices Dante-Lautsprecherkanäle Verwendung der Dante-Eingänge... -
Seite 3: Mxn5-Cmicroflex™ Vernetzter Deckenlautsprecher
Shure Incorporated MXN5-C ™ Microflex Vernetzter Deckenlautsprecher WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 4: Allgemeine Beschreibung

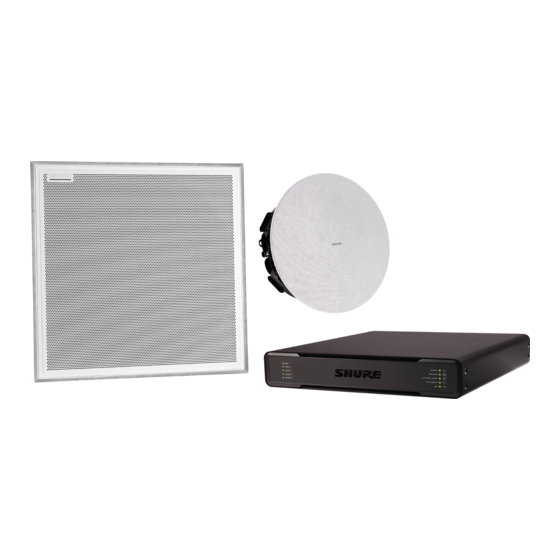

Der Shure MXN5C Microflex Vernetzte Deckenlautsprecher bietet eine hochwertige Sprachwiedergabe für Audio/VideoKon ferenzanwendungen. Mit einem flachen Design, das für eine einfache Installation in abgehängten Deckenkonfigurationen opti miert ist, lässt sich der MXN5 nahtlos mit anderen vernetzten PoE-fähigen Audiogeräten von Shure integrieren, die das Dante- Audionetzwerkprotokoll verwenden. -
Seite 5: Mxn5-C Lautsprecherteile
Aus = 10/100 MB/s Ein = 1 GB/s ◦ Netzwerkstatus-LED (grün): Aus = keine Netzwerkverbindung Ein = Netzwerkverbindung hergestellt Blinkend = Netzwerkverbindung aktiv Schrauben für Montagehalterungen Pfosten für Grill-Sicherheitsbügel Power-LED Rücksetztaste Lieferumfang • Loudspeaker • Magnetic grille with removable Shure logo 5/24... -
Seite 6: Installation Des Deckenlautsprechers
Shure Incorporated • Flexible conduit clamp • Cover plate Installation des Deckenlautsprechers Für die Montage an Deckenplatten die Fliesenbrücke verwenden, um das Gewicht des Lautsprechers abzustützen. Der Laut sprecher kann auch an andere Deckenarten montiert werden, wenn das Material das Gewicht des Lautsprechers sicher trägt. - Seite 7 Shure Incorporated 2. Die Abdeckplatte mit dem Schraubendreher anbringen. Wird ein Kabelkanal verwendet, den Kabelkanalanschluss auf die Ausbrechöffnung schieben. 7/24...
- Seite 8 Shure Incorporated 3. Das Kabel am sekundären Befestigungspunkt des Lautsprechers und an einem Befestigungspunkt an der Decke be festigen. Dieses Kabel bietet zusätzliche Montagesicherheit. 8/24...
- Seite 9 Shure Incorporated 4. Den Lautsprecher in der Montagebohrung platzieren. Die Schraube auf jeder Lautsprecherseite anziehen, bis sich die Montagehalterungen vollständig zur Sicherung des Lautsprechers ausdehnen. Darauf achten, dass die Schrauben nicht zu fest angezogen werden. 9/24...
- Seite 10 Shure Incorporated 5. Schieben, um den GrillSicherheitsbügel an dem Pfosten am Lautsprecher zu befestigen. Für die Anbringung des Bü gels darf die Schraube nicht gelöst werden. 10/24...
-
Seite 11: Anschluss An Das Stromnetz
Anschluss an das Stromnetz Shure empfiehlt die Verwendung von Power over Ethernet Plus (PoE+) zur Stromversorgung dieses Geräts. Das Gerät kann zwar auch über Power over Ethernet (PoE) mit Strom versorgt werden, dies führt jedoch zu einer geringeren Lautstärke. -
Seite 12: Verhalten Der Power-Led
Steuern von Geräten mit der Shure Designer-Software Zur Steuerung der Geräteeinstellungen die Shure Designer Software verwenden. Designer ermöglicht es Integratoren und Systemplanern, die Audioerfassung für Installationen mit MXAMikrofonen und anderen vernetzten Geräten von Shure zu ent werfen. Zugreifen auf Ihr Gerät in Designer: Designer herunterladen und auf einem Computer installieren, der an dasselbe Netzwerk wie Ihr Gerät angeschlossen... -
Seite 13: Systemon-Kompatibilität
AEC-Referenzkanal auf einem MXA910 zu senden. Weiterleitung von Signalen an den Lautsprecher Um Audio zu den Lautsprechern zu leiten, kann die Shure Designer Software oder die Dante Controller Software verwendet werden. In Designer einen Standort erstellen, der alle Lautsprecher und alle Dante-Audioquellen umfasst. -
Seite 14: Weiterleitung Von Signalen An Mehrere Lautsprecher
Mehr Informationen über Dante-Flüsse sind in unseren FAQs oder bei Audinate zu finden. Bei Verwendung eines Shure P300 oder eines anderen Geräts mit hohen Unicast wird Dante-Fluss begrenzt. Ein Signal kann mit Designer oder Dante Controller einzeln an jeden Lautsprecher geleitet werden. 14/24... -
Seite 15: Weiterleitung Von Signalen Von Lautsprecher Zu Lautsprecher
Shure Incorporated Weiterleitung von Signalen von Lautsprecher zu Lautsprecher Diese Methode einsetzen, um: • Das Signal kommt von einem Gerät mit Ultimo-Chip-Übertragung in Unicast, beispielsweise Shure ANI Mehr Informationen über Dante-Flüsse sind in unseren FAQs oder bei Audinate zu finden. -
Seite 16: Geräte- Und Hörerhöhe Einstellen
Shure Incorporated Designer oder Dante Controller zur Weiterleitung des Signals vom ersten Lautsprecher zum nächsten verwenden. Die sen Vorgang für jeden zusätzlichen Lautsprecher wiederholen. Geräte- und Hörerhöhe einstellen Um die Lautsprecherabdeckung genau anzuzeigen, die Gerätehöhe und die Hörerhöhe in Designer einstellen. -
Seite 17: Einstellungen Des Digitalen Signalprozessors
Shure Incorporated Einstellungen des digitalen Signalprozessors Parametrischer Equalizer (PEQ) Die Audioqualität des Lautsprechers kann durch die individuelle Justierung des Frequenzverlaufs mit dem parametrischen Equalizer (PEQ) maximiert werden. Häufige Equalizer-Anwendungen: • Verbesserung der Sprachverständlichkeit • Reduzieren von Unregelmäßigkeiten im Raum •... -
Seite 18: Delay (Verzögerungsglied)
Shure Incorporated Auswahl der Frequenz des abzusenkenden / zu verstärkenden Filters. Gain Ändert den Pegel eines spezifischen Filters (+/–18 dB). Ändert die vom Filter veränderte Frequenzbreite. Mit steigendem Wert wird die Bandbreite gesenkt. Breite Ändert die vom Filter veränderte Frequenzbreite. Der Wert wird durch Oktaven dargestellt. -
Seite 19: Lautsprecher Stummschalten
Shure Incorporated Lautsprecher stummschalten Der Lautsprecher verfügt über mehrere Stummschaltungspunkte für verschiedene Szenarien: Dante-Eingang stummschalten: Schaltet den ausgewählten Dante-Eingangskanal stumm. Gerät stummschalten: Schaltet den Lautsprecherausgang und den Dante-Ausgangskanal stumm. Verschlüsselung Verschlüsselung funktioniert nur auf der Standortebene im LiveModus, d. h., dass alle Geräte an diesem Standort diese Ein... -
Seite 20: Aes67
Geräte von Drittanbietern: Wenn die Hardware SAP unterstützt, werden Flüsse in der Routing-Software bestimmt, die das Gerät nutzt. Andernfalls werden zum Empfang eines AES67-Flusses die AES67-Sitzungs-ID und die IP-Adresse benötigt. Shure-Geräte: Das Sendegerät muss SAP unterstützen. In Dante Controller kann ein Sendegerät (erscheint als eine IP Adresse) wie jedes andere Dante-Gerät geführt werden. -
Seite 21: Switch- Und Kabel-Empfehlungen Für Dante-Vernetzung
Unicast and multicast transmission settings also affect the number of Dante flows a device can send or receive. Using multi cast transmission can help overcome unicast flow limitations. Shure devices currently use 2 types of Dante chips: Shure Devices Using Plat-... -
Seite 22: Technische Daten
Shure Incorporated Technische Daten Alle Spezifikationen liegen, sofern nicht anderweitig angegeben, innerhalb von ± 3 dB. Steckertyp RJ45 Versorgungsspannungen Power over Ethernet (PoE) Klasse 0 oder PoE Plus Klasse 4 Stromverbrauch Power over Ethernet (PoE) 12 W Maximum (11 W typisch) -
Seite 23: Wichtige Produktinformationen
Das Gerät ist für den Gebrauch bei Profi-Audioanwendungen vorgesehen. Hinweis: Dieses Gerät darf nicht direkt an ein öffentliches Internet-Netzwerk angeschlossen werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. CAN ICES-3 (B)/NMB-3 (B) Dieses digitale Gerät der Klasse B entspricht den kanadischen ICES-003-Vorschriften. -
Seite 24: Optionales Zubehör Und Ersatzteile
Shure Incorporated Die CEKonformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt informationen sind im Internet unter www.shure.com zu finden. Optionales Zubehör und Ersatzteile Fliesenbrücke A-MXN5-TB Neue Vorbauhalterung A-MXN5-NCB Magnetischer Grill und Shure Logo RPMXN5-G Rohrschellenabdeckung...
