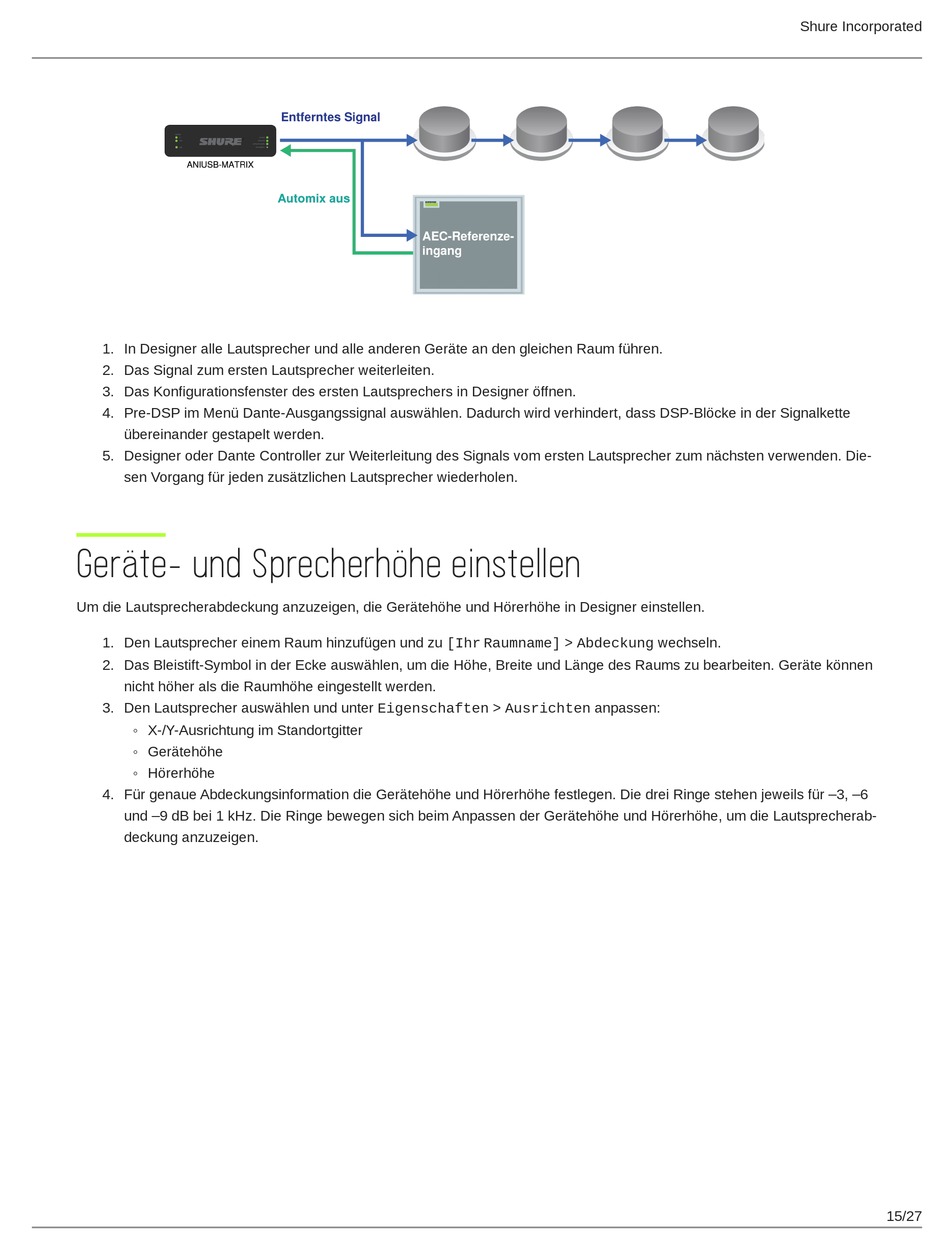

1. In Designer alle Lautsprecher und alle anderen Geräte an den gleichen Raum führen.
2. Das Signal zum ersten Lautsprecher weiterleiten.
3. Das Konfigurationsfenster des ersten Lautsprechers in Designer öffnen.
4. Pre-DSP im Menü Dante-Ausgangssignal auswählen. Dadurch wird verhindert, dass DSP-Blöcke in der Signalkette
übereinander gestapelt werden.
5. Designer oder Dante Controller zur Weiterleitung des Signals vom ersten Lautsprecher zum nächsten verwenden. Die-
sen Vorgang für jeden zusätzlichen Lautsprecher wiederholen.
Geräte- und Sprecherhöhe einstellen
Um die Lautsprecherabdeckung anzuzeigen, die Gerätehöhe und Hörerhöhe in Designer einstellen.
1. Den Lautsprecher einem Raum hinzufügen und zu [Ihr Raumname] > Abdeckung wechseln.
2. Das Bleistift-Symbol in der Ecke auswählen, um die Höhe, Breite und Länge des Raums zu bearbeiten. Geräte können
nicht höher als die Raumhöhe eingestellt werden.
3. Den Lautsprecher auswählen und unter Eigenschaften > Ausrichten anpassen:
◦ X-/Y-Ausrichtung im Standortgitter
◦ Gerätehöhe
◦ Hörerhöhe
4. Für genaue Abdeckungsinformation die Gerätehöhe und Hörerhöhe festlegen. Die drei Ringe stehen jeweils für –3, –6
und –9 dB bei 1 kHz. Die Ringe bewegen sich beim Anpassen der Gerätehöhe und Hörerhöhe, um die Lautsprecherab-
deckung anzuzeigen.
