MONTAGEANLEITUNG
⚠
⚠arnungs!
Es ist sehr zu empfehlen, dass ein Öhlins Händler den
Stoßdämpfer einbaut.
⚠
⚠arnungs!
Wenn Sie mit einem angehobenen Fahrzeug arbeiten,
stellen Sie sicher, dass es sicher abgestützt ist und nicht
umkippen kann.
Hinneiss!
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am Auto
ausführen. Dort erfahren Sie mehr über Montage-
vorgänge und Einstellwerte.
Hinneiss!
1
Reinigen Sie das Fahrzeug sorgfältig vor der Montage
des Stoßdämpfers.
1
Bauen Sie die Original-Stoßdämpfer aus
dem Fahrzeug aus. Gehen Sie dabei nach
den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
2
Entfernen Sie die obere Unterlegscheibe, das
Domlager und die untere Unterlegscheibe
vom Original-Stoßdämpfer. Beachten Sie, dass Sie
diese Teile zur Montage des Öhlins Stoßdämpfers
wieder benötigen.
⚠
⚠arnungs!
Die Feder ist vorgespannt. Seien Sie daher vorsichtig
beim Ausbau der Feder.
3
Schneiden Sie ein 82 mm großes Stück vom unteren
Ende der Staubschutzmanschette ab.
4

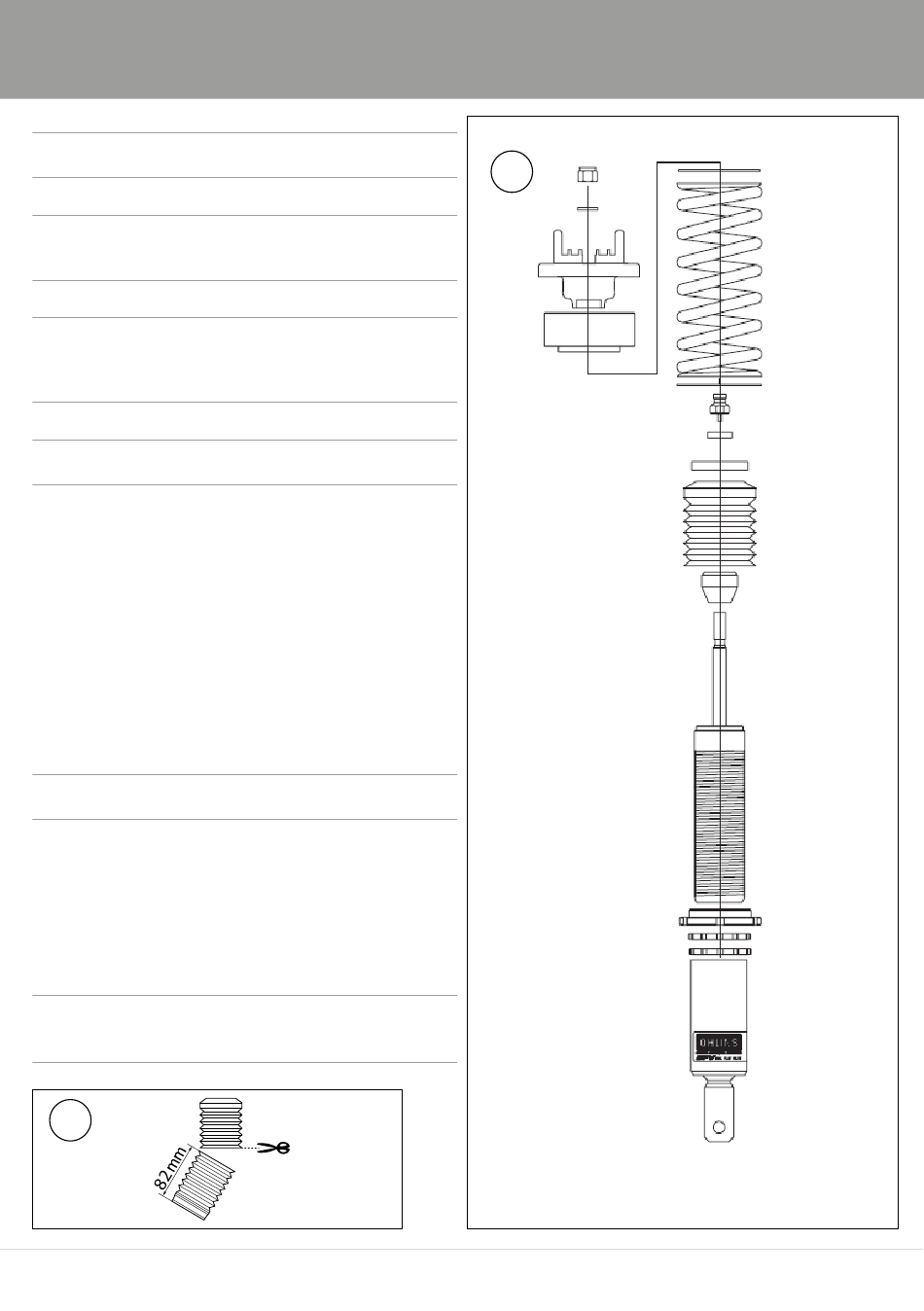

Montieren Sie den Stoßdämpfer gemäß Abbildung 1.
Hinneiss!
1
Entfernen Sie die goldfarben eloxierte Verstellerhülse,
bevor Sie den Federteller und die Kontermuttern am
Stoßdämpfer montieren.
2
Sicherungsmutter M12
1
Ori-
ginales
Domlager
Adapter-
ring
7
Distanzscheibe
(Gummi)
Feder
Distanzscheibe
(Kunststoff)
Einsteller
Distanzscheibe
(Kunststoff)
Staubschutz-
manschette
Anschlagpuffer
Stoßdämpfer
Federteller
2x Sicherungs-
mutter
Verstellerhülse
