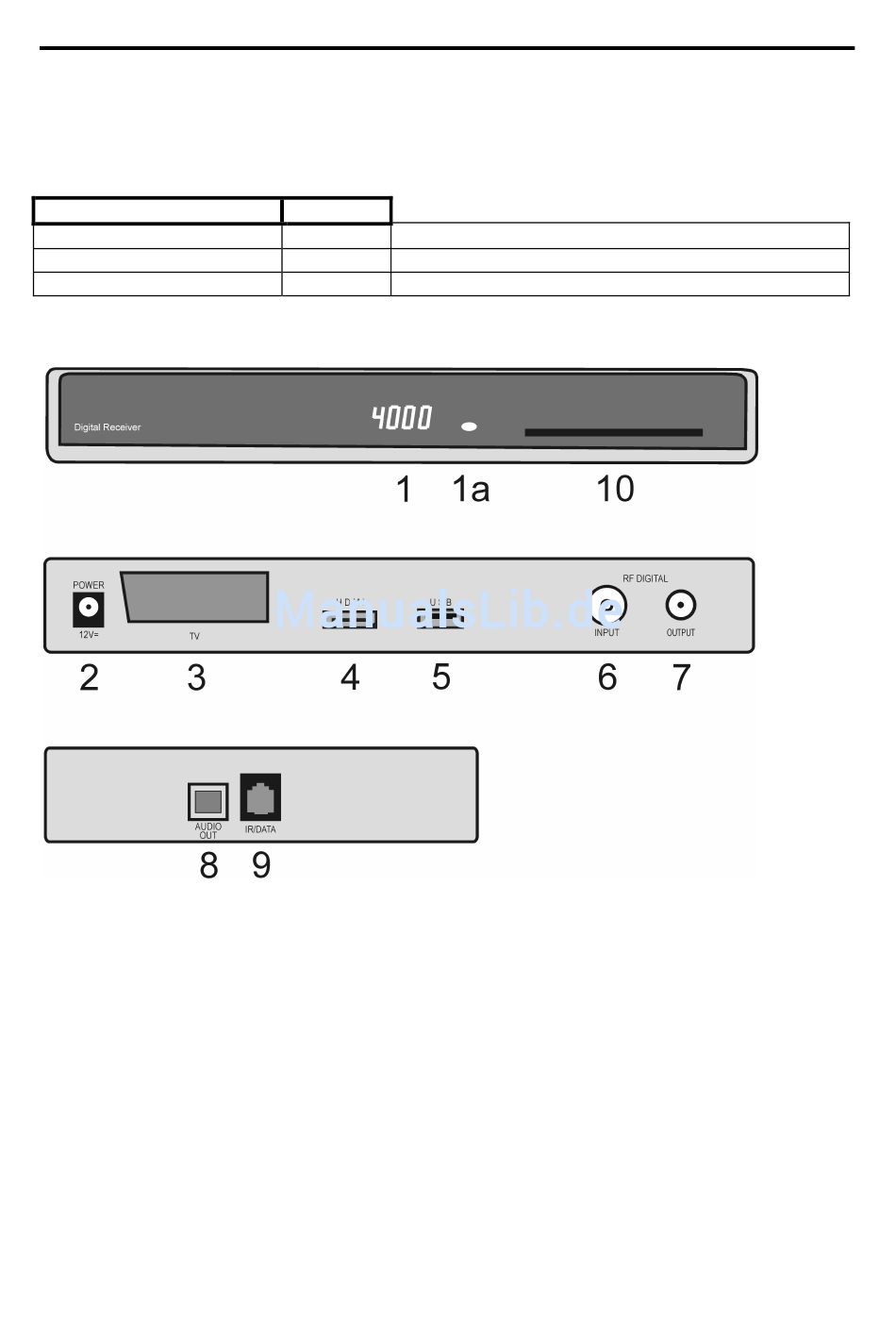

Bedienelemente, Anzeigen und Anschlüsse
Gerätevorderseite
1
Displayanzeige oder 1a LED-Anzeige:
Displayanzeige
-
Programmanzeige
rEC.
10
Kartenleser für Smartcard (optional)
Geräterückseite
2
Anschluß für Steckernetzteil +12V (Die Angabe zur Stromaufnahme finden Sie auf
dem Serien-Nr. Etikett auf der Unterseite des Receivers).
3
TV-Scartbuchse zum Anschluss des Receivers an einen Fernseher.
4
HDMI-Buchse für digitale Audio- und Videosignale zum Anschluss an einen
Fernseher
5
USB-Buchse zum Anschluß eines externen Aufnahmespeichers und
Schnittstelle für Software-Update (Option)
6
RF Digital Input – Antennenbuchse für Kabelanschluss.
7
RF Output - HF-Ausgang zum Anschluß für ein HF-Kabel zur Antennenbuchse des
Fernsehers oder Videorecorders.
Geräteseite
8
Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
9
RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate
Bedienelemente, Anzeigen und Anschlüsse
LED
rot
Receiver im Standby-Betrieb.
grün
Receiver ist eingeschaltet
Timer ist aktiviert
- 7 -
