9.4.2 Beispiel eines Autoinjektor-Systems (1)
Die zentrale Steuerung aller Komponenten durch einen CBM-20Alite-Systemcontroller erleichtert die Nutzung
des Systems und begünstigt die Ausführung automatischer Analysen. Der CBM-20Alite kann bis zu 5 LC-
Komponenten steuern. Da er in der Pumpeneinheit oder im Autoinjektor installiert wird, benötigt das System
nur wenig Stellfläche.

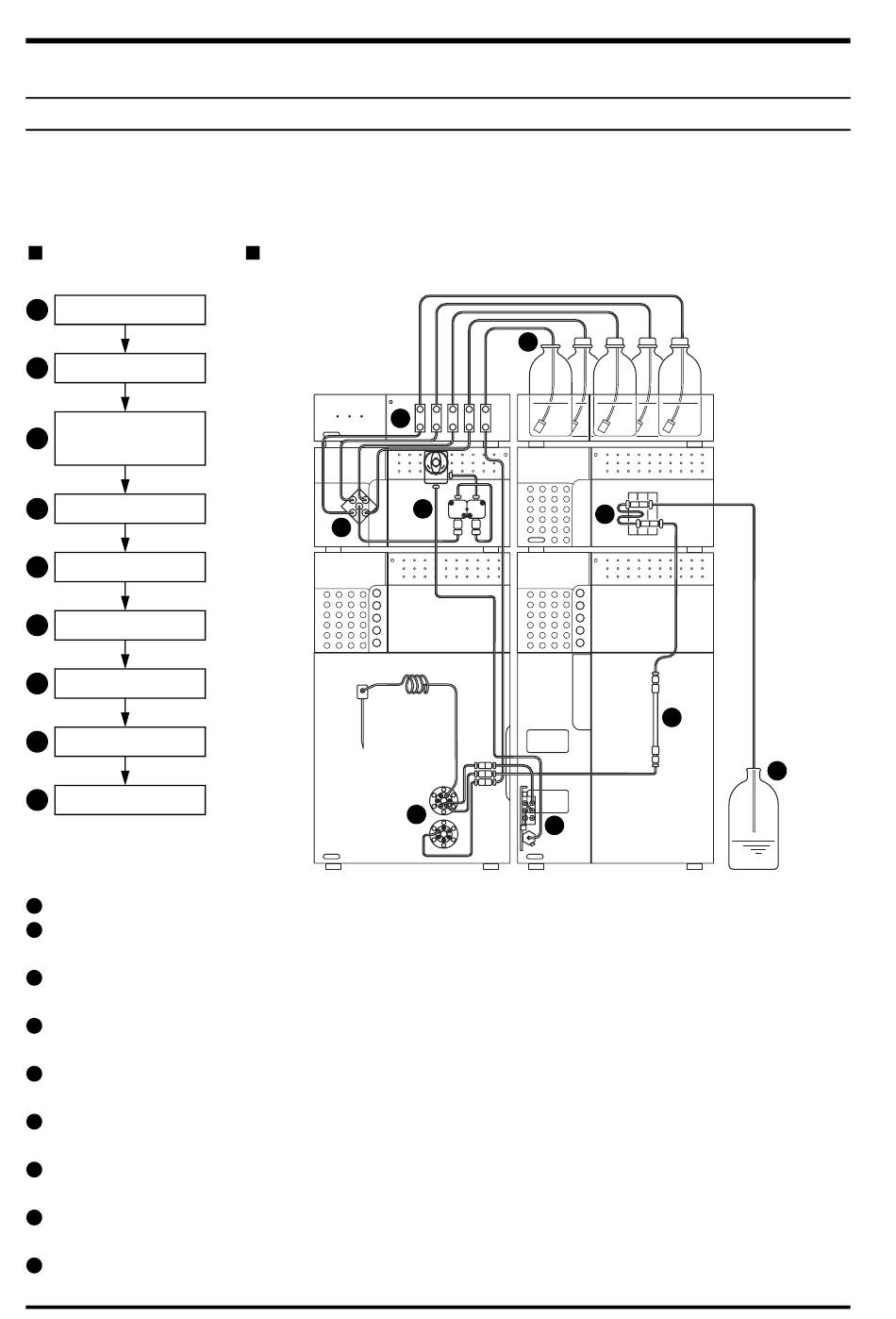

Lösungsmittelfluss
1
Lösungsmittelflasche
2
Entgaser
Niederdruck-
3
Gradienteneinheit *
4
Pumpeneinheit
5
Mischer
6
Autoinjektor
7
Säule
8
Detektor
9
Abfallbehälter
Die mobile Phase wird von der Pumpe aus der Lösungsmittelflasche in die Kapillaren gepumpt.
1
Der Entgaser entfernt die gelöste Luft aus der mobilen Phase und verhindert so die Entstehung von Luftblasen
2
und den daraus resultierenden Drift oder sonstige Unregelmäßigkeiten der Basislinie.
Die Niederdruckgradient mischt bis zu 4 (vom Entgaser entgaste) mobile Phasen. (
3
wird für ein Niederdruckgradientensystem benötigt.)
Die Pumpe fördert die mobile Phase nacheinander durch den Autoinjektor, die Säule und den Detektor und
4
schließlich in den Abfallbehälter.
Der Mischer sorgt für eine bessere Durchmischung der mobilen Phasen. Diese Komponente wird für ein
5
Nieder- oder Hochdruckgradientensystem benötigt.
Der Autoinjektor injiziert die Probe automatisch in die Flusslinien. Mit Hilfe eines Wechselracks kann das
6
Autoinjektor-Rack automatisch gewechselt werden.
In der Säule werden die Komponenten in Folge der Interaktion zwischen der mobilen Phase und der
7
Säulenfüllung (der stationären Phase) getrennt.
Der Detektor detektiert die in der Säule getrennten Komponenten und sendet die Signaldaten an einen
8
Integrator oder PC.
Die mobile Phase fließt aus dem Detektor in den Abfallbehälter.
9
9-28
Funktion der Komponenten
2
4
3
6
1
8
7
5
∗
Diese Komponente
9
