Inhaltsverzeichnis

Quicklinks

BEDIENUNGSANLEITUNG
Deutsch

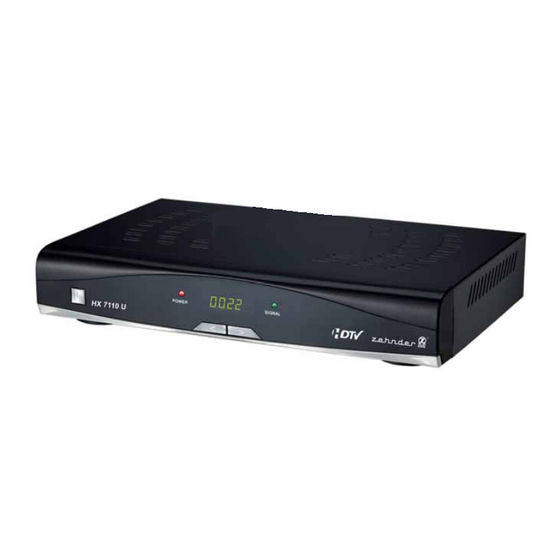

HDTV-Satelliten-Receiver
HX 7110 U
x 5000 Programmplätze (vorprogrammiert für 17 Satelliten)
x Tuner mit Durchschleiffunktion
x HDMI
TM
-Ausgang skalierbar (576i/p, 720p, 1080i)
x 1 SCART-Buchse
x 4-stellige LED-Anzeige, 3 Tasten für Direktbedienung
x USB 2.0 für externe Festplatte oder Memory Stick
x Vorbereitet für: Video-Aufnahmen/ Wiedergabe, Diashows
von JPEG-Bildern und MP3-Dateien abspielen
x Digitaler AC3 Tonsignalausgang (koaxial)
x Mehrsprachiges On-Screen-Display Menü (10 Sprachen)
x Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
x Programmiersperre (Kindersicherung)
x Integrierter Elektronischer Programmführer (7 Tage EPG)
x Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
x Timerfunktion (30 Timer)
x Reset-Funktion für Werkseinstellungen
x Gerätesoftware aktualisierbar über Satellit oder USB
