Geräteübersicht und Funktionsbeschreibung

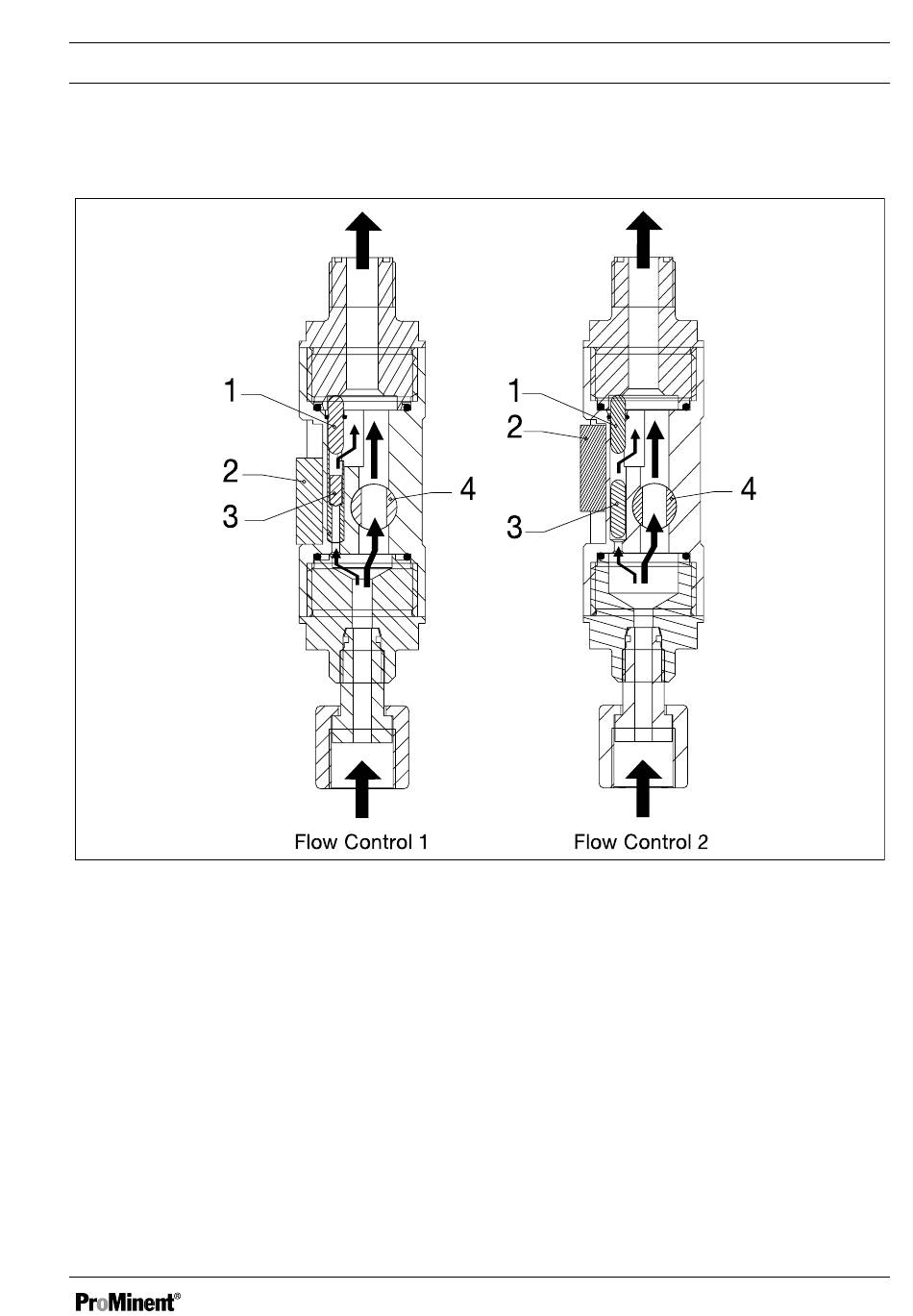

Abb. 1: Geräteübersicht
1.
Gegenmagnet
2.
Reed-Kontakt mit LED
3.
Schwebekörper
4.
Abstimmventil (Drehknopf)
Die Dosierüberwachung „Flow Control" besteht prinzipiell aus einem Rohr mit Schwebekörper (3)
und einem Bypass mit einstellbarem Querschnitt. Mit dem einstellbaren Abstimmventil (Drehknopf)
lässt sich die "Flow Control" auf das Hubvolumen der Dosierpumpe abstimmen - die Ansprechemp‐
findlichkeit anpassen.
Sobald die Dosierleistung der Dosierpumpe um ca. 20 % absinkt, stoppt die Dosierpumpe nach
einer einstellbaren Anzahl von Fehlimpulsen und geht auf Störung / Warnung.
Die LED am Reed-Kontakt leuchtet bei jedem registrierten Dosierhub auf.
