MIXERAbSCHNITT
27-
MASTER VOL: Gesamt - Lautstärke – Regler. Steuert die gesamte Lautstärke aller
angeschlossenen Signale.
28-
PW: Power Anzeige. Leuchtet bei eingeschaltetem Gerät.
29-
INSTRUMENT: Unsymmetrischer Eingang für Klinkenstecker (6,35 mm, mono) mit
einer Impedanz von 470k0, zum Anschluss aller Instrumente mit hohem Ausgangssignal.
30/31- SEND/RETURN: Mono-Klinkeneingang zum Einschleifen eines (oder mehrerer) externen
Effektes. Der SEND-Ausgang (30) hat eine sehr niedrige Impedanz, um die Steuerung aller
damit verbundenen Effekte zu erleichtern Der RETURN Eingang (31), empfängt den
externen Effekt, und hat eine sehr hohe Impedanz, um den Klang des angeschlossenen
Effekts nicht zu verändern. Die Schaltkreise werden nach der Verstärkung (3) eingefügt,
so dass die Klangregelung (5-6-7-8) den Effekt beeinflusst.
32-
GND LIFT: Schaltet die Erdung (Masse) an der Elektronik um. Im Falle einer
ungewollten Brummspannung aus dem Stromnetz bewegen Sie diesen Schalter in die
jeweils andere Stellung.
33-
OFF ON: Hauptschalter zum aus-/ein- Schalten des Gerätes.
34-
POWER IN: Anschlussbuchse für mitgeliefertes Stromkabel.
35-
FOOTSWITCH: Anschlussbuchse für externen Fußschalter (ein/aus Schalter)
- dieser dient zum Steuern des internen Effektes.

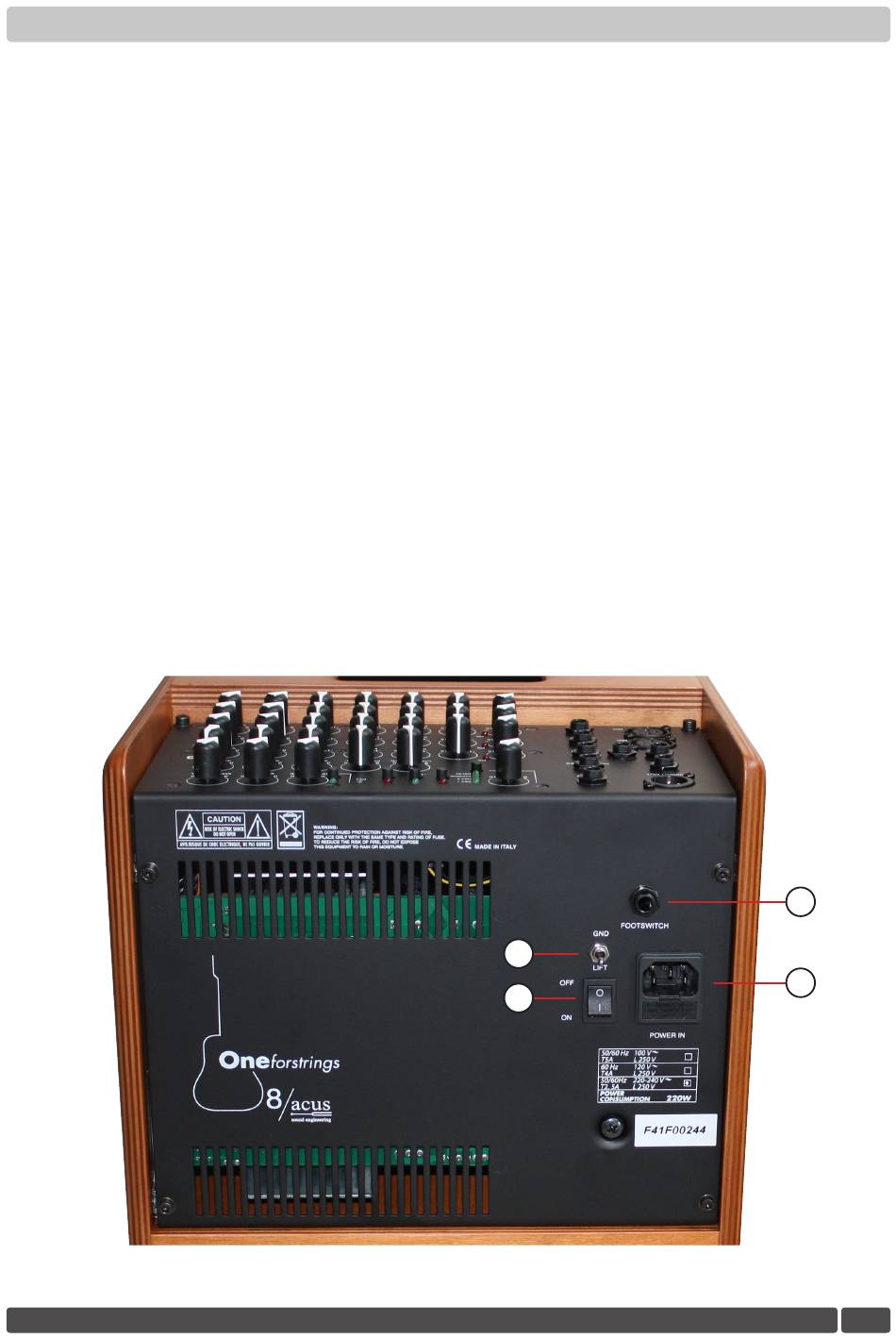

32
