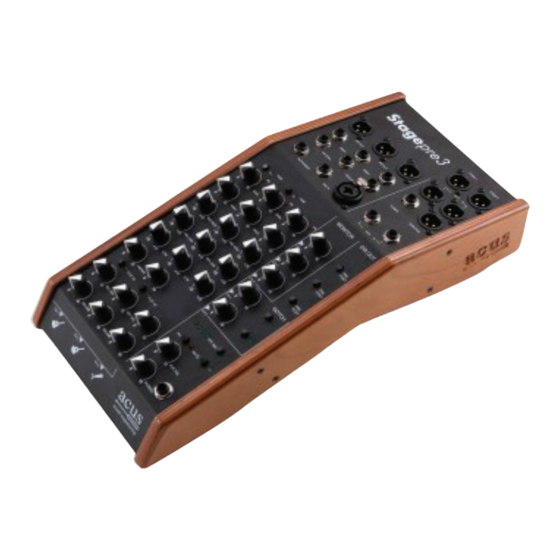

acus Stagepre3 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
BE D IEN UNGSANL EI T UN G
Stage
3
pre

Werbung

loading

Verwandte Anleitungen für acus Stagepre3

Inhaltszusammenfassung für acus Stagepre3

  • Seite 1 BE D IEN UNGSANL EI T UN G Stage...

  • Seite 3: Wichtige Sicherheitsanweisungen

    WICHTIGE SICHERHEITSANWEISUNGEN Das Symbol mit einem Blitz in Das Symbol mit einem Ausrufezeichen in einem gleichschenkeligen Dreieck einem gleichschenkeligen Dreieck weist warnt den Benutzer vor einer den Benutzer auf wichtige Anweisungen gefährlichen Hochspannung ohne zur Benutzung und Wartung des Gerätes elektrische Isolierung.
  • Seite 4 mIXERABSCHNITT INSTRUmENT: 6.3 / 1/4" Mono-Klinkenstecker-Buchse. 100K (ohm) Eingang für Signale mit hohem Pegel, wie beispielsweise eine akustische oder klassische Gitarre, ohne oder ohne Vorverstärker. mIC IN - LINE IN: Zwei Eingänge für Mikrofon und Instrument. mIC IN: Mikrofon-Eingang, elektronisch ausgeglichen, 600 (Ohm), für geringe Quellen bei niedri- ger Impedanz, wie zum Beispiel jede Art von Mikrofon oder andere derartige Vorrichtungen.
  • Seite 5 DIR oUT: Elektronisch symmetrischer XLR Line-Ausgang mit einem Druckknopf, die vor oder nach dem Equalizer in Einklang gebracht werden können. 600 (ohm) Impedanz Ausgang zur Verbindung jeder Art von System oder zur Aufzeichnung. AUX IN L-R: 6.3 / 4.3" Mono-Klinkenstecker Buchse. Linke und rechte Steckdosen werden durch den Lautstär- keregler (AUX VOL) angepasst und gehen direkt an den symmetrischen Ausgang (OUT LR).
  • Seite 6 PANEL-STEUERKANÄLE 10dB: Wenn die 10 dB-Taste gedrückt wird (LED-Licht), reduziert es die erste Stufe durch - 10 DB. HINWEIS: mit dem Einsetzen einer Fernbedienung, ist diese Schaltfl äche nicht mehr aktiv. GAIN: Vorverstärker Regler für die Signaleingabe von dem Instrumentenkanal 1 und 2 und von MIC LINE für Kanal 3.
  • Seite 7 ToNI HIGH, mID HIGH, mID LoW, LoW: Jeder der 3 Kanäle verfügt über 4-Band Klangregelung. Auf Kanälen 1 und 2 werden die Bänder vor allem für akustische und klassische Gitarren sowie andere akustische Instrumente entworfen. Kanal 3 wurde entwickelt, um männliche und weibliche Stimmen originalgetreu wieder zu geben. Mit dem Potentiometer an der Mittelstellung ist der EQ fl ach.
  • Seite 8 HAUPTSCHALTER moNIToR: Kontrolliert den Signalpegel, der an die Monitorproduktion (8) gesandt wird. Diese Kontrolle ist Vor-Volumen, so dass es keine Veränderung an den L-R Ausgängen gibt. PRE-PoST: Die Steuerung erlaubt das Senden der DIR- OUT entweder vor oder nach der Klang- regler.
  • Seite 9 EFF SEL: Wenn der Vorverstärker eingeschaltet ist (LED 1), entsprechend dem kürzesten ver- fügbaren Hall. Jeder Druck auf den Schalter ändert die LED Position, Anzeige des aus- gewählten Reverb. Durch Ausschalten und wieder Einschalten der ersten LED, wird der relative Hall eingeschaltet. Mit dem Schalter (LED an) wird die Phan- tomspeisung von + 48V an die Mikrofonein- gänge (2) für Kondensatormikrofone akti-...

  • Seite 10: Garantiebestimmungen

    GARANTIEBESTImmUNGEN Garantiezeit: 2 Jahre Bring-In Garantie Die Garantiezeit beginnt mit dem Kauf des ACUS-Produkts von einem autorisierten ACUS-Part- nerhändler. Maßgeblich ist das Verkaufsdatum auf dem vom autorisierten ACUS- Partnerhändler ausgestellten Verkaufsbeleg. Garantieleistungen hemmen weder den Ablauf der Garantiezeit noch bewirken sie den Neubeginn der Garantiezeit.
  • Seite 12 Werndlstraße 6, A-4240 Freistadt Tel.: +43 / (0)7942 / 75 0 70 Fax.: +43 / (0)7942 / 75 0 80 Internet: www.gvi.at E-Mail: offi ce@gvi.at www.acus-sound.com ACUS SoUND ENGINEERING SRLS Via Remo Stortoni, 12D 62019 Recanati (MC) tel: 071-9793109 fax: 071-9793062...
