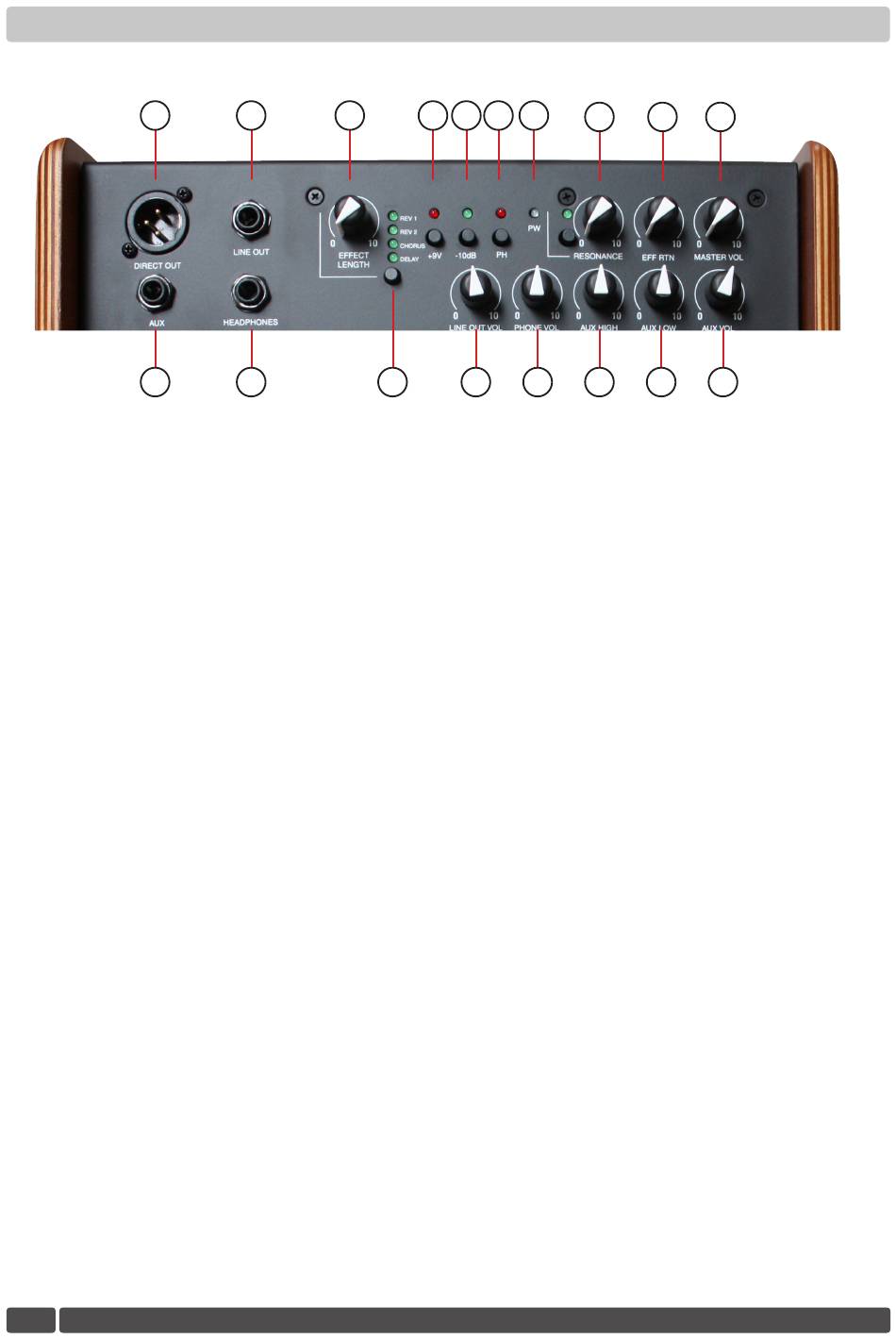

MIXERAbSCHNITT
19
11
16-
LINE OUT: Unsymmetrischer Ausgang (mono) (nach dem EQ), zum Anschließen
eines externen Verstärkungssystems.
17-
PHONE VOL: Lautstärkeregelung vom Kopfhörer Ausgang (18), unabhängig vom
MASTER VOL. (27).
18-
KOPFHÖRER: Kopfhörer-Ausgang (Class-A) für Kopfhörer mit Stereo-Klinkenanschluss,
Pre-Master, unabhängig von der Master-Lautstärke (27).
19-
DIRECT OUT: Elektronisch geregelter, symmetrischer XLR Ausgang zum Anschluss weiterer
Verstärkersysteme (Extensions).
20-
-10db: Sollte das Ausgangssignal am Direct-Out für bestimmte Systeme zu hoch sein, so
kann man den Pegel durch betätigen der Taste (20) um -10dB dämpfen. Bei gedrückter Taste
leuchtet die LED (20.1)
21-
+ 9V: Bei gedrückter Taste wird am Instrument-Eingang vom Kanal 3 (29) eine Spannung von
9V zugeschaltet. (die LED leuchtet auf). Manche Instrumente oder Mikrofone benötigen eine
Spannung von 9V.
22-
PH: Schaltet die (36V) Phantom Spannung am Kanal 1 (1) und Kanal 2 (1) ein, bzw. aus.
Bei aktivierter Phantomspannung leuchtet die LED (22)
23-
EFFECT LENGTH: Durch Drehen des Potentiometers kann die Länge/Dauer des
ausgewählten Effekts geändert werden.
24-
Effektwahlschalter.
25-
EFF RTN: Steuert den Effekt-Anteil (aller Kanäle) welcher zum Master Regler (27) gesendet
wird. Bewegen sie dieses Potentiometer nach links oder rechts um mehr oder weniger
Effektanteile zu erzielen.
26-
RESONANCE: Das Betätigen der Taste aktiviert die Funktion des Schwingkreises und die
LED leuchtet. Rückkopplungen von Signalen mit hohen Eingangspegel werden verhindert
ohne dass sich der natürliche Klangcharakter ändert.
