Inhaltszusammenfassung für acus OneforBass

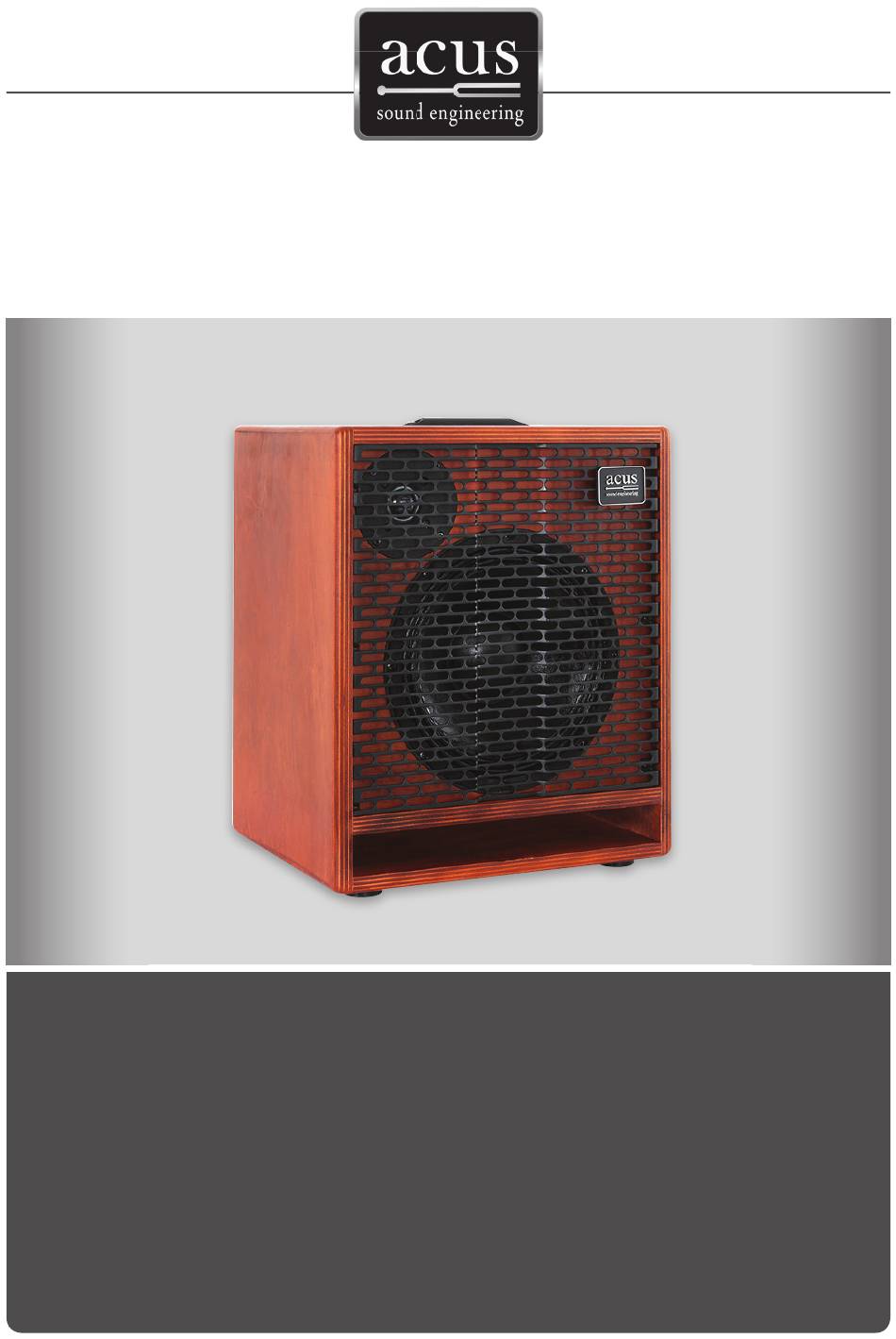

- Seite 1 BED IE NU NGS ANL EI TUNG OneforBass...
- Seite 2 WICHTIGE SICHERHEITSANWEISUNGEN Das Symbol mit einem Blitz in Das Symbol mit einem Ausrufezeichen in einem gleichschenkeligen Dreieck einem gleichschenkeligen Dreieck weist warnt den Benutzer vor einer den Benutzer auf wichtige Anweisungen gefährlichen Hochspannung ohne zur Benutzung und Wartung des Gerätes elektrische Isolierung.
- Seite 3 MIxERAbSCHNITT xLR: Symmetrischer XLR Eingang mit einer Impedanz von 3 kOhm zum Anschluss von Mikrofon- oder Line Signalen xLR SENSE: Empfindlichkeit vom symmetrischen Eingang (1). Schalterstellung „low“ für Line Signale, und „high“ für Mikrofon Signale INSTRUMENT: Unsymmetrischer Eingang für Instrumente (Line Signale) mit einer Impedanz von 1,3 MOhm PHASE: Schalter zum Ändern der Phasenverschiebung. Wenn die LED leuchtet, dann ist das Signal invertiert (180°...
- Seite 4 MIxERAbSCHNITT COMP: Schaltet den integrierten Kompressor ein/aus. Wenn die LED leuchtet ist der Kompressor aktiv. RATIO: Kompressor Regelung von 0=Minimum bis 10=Maximum. TRESHOLD: Bestimmt den Schwellwert (Lautstärkepegel) ab welchem die Kompression wirken soll. 0=für kleinere Pegel, 10=für hohe Pegel VOLUME: Lautstärkenänderung für den jeweiligen Kanal MASTER AbSCHNITT DIRECT OUT:...
- Seite 5 MASTER AbSCHNITT Phantomspannung ein/aus. Wenn die LED leuchtet ist die Phantomspannung eingeschaltet. Power LED EFFECTS: Effekt-Auswahl-Schalter. Schaltet zwischen den verschiedenen Effekten um. MUTE: Wird der Schalter gedrückt, so leuchtet die LED und der Verstärker ist stumm geschaltet. EFF RET: Dieser Potentiometer regelt den Effektanteil welcher dem Master Volume beigemischt wird MASTER VOL: Steuert die gesamte Lautstärke aller angeschlossenen Signale.
- Seite 6 TECHNISCHE DATEN Frequenzbereich: 30Hz bis 20kHz Max Power out: 400 Watt Verstärkerteil: 1 Weg amp Schalldruck 1W/1m: 95 dB Frequenzweiche: passiv Basslautsprecher: 10“ High Excursion Hochtöner: Compression-Tweeter Gehäuseart: für tiefe Frequenzen optimiert Gehäuse/Material: Mehrschicht-Leimholz Gewicht: 13 kg Abmessungen: H: 46 cm, B: 38 cm, T: 31 cm One for Bass...
- Seite 7 GARANTIEbESTIMMUNGEN Garantiezeit: 2 Jahre bring-In Garantie Die Garantiezeit beginnt mit dem Kauf des ACUS-Produkts von einem autorisierten ACUS-Part- nerhändler. Maßgeblich ist das Verkaufsdatum auf dem vom autorisierten ACUS- Partnerhändler ausgestellten Verkaufsbeleg. Garantieleistungen hemmen weder den Ablauf der Garantiezeit noch bewirken sie den Neubeginn der Garantiezeit.
- Seite 8 Werndlstraße 6, A-4240 Freistadt Tel.: +43 / (0)7942 / 75 0 70 Fax.: +43 / (0)7942 / 75 0 80 Internet: www.gvi.at E-Mail: offi ce@gvi.at www.acus-sound.com ACUS SOUND ENGINEERING SRLS Via Remo Stortoni, 12D 62019 Recanati (MC) tel: 071-9793109 fax: 071-9793062...
