Inbetriebnahme - Ignition Wal-L310 Par Bedienungsanleitung

5

Inbetriebnahme

Verbindungen in der Betriebsart
„DMX"
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so,
dass sich keine Stolperfallen bilden.

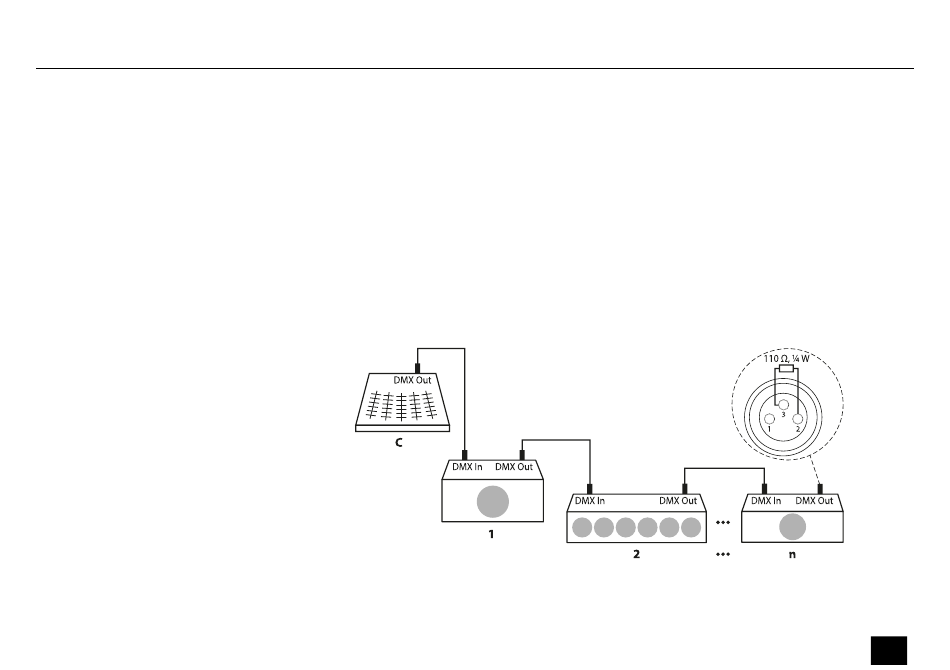

Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers
oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem
Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass
der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐
schlossen ist.
WAL-L310 Par, WAL-L710 Par, WAL-L710 Par W-DMX
LED-PAR
Inbetriebnahme
19
