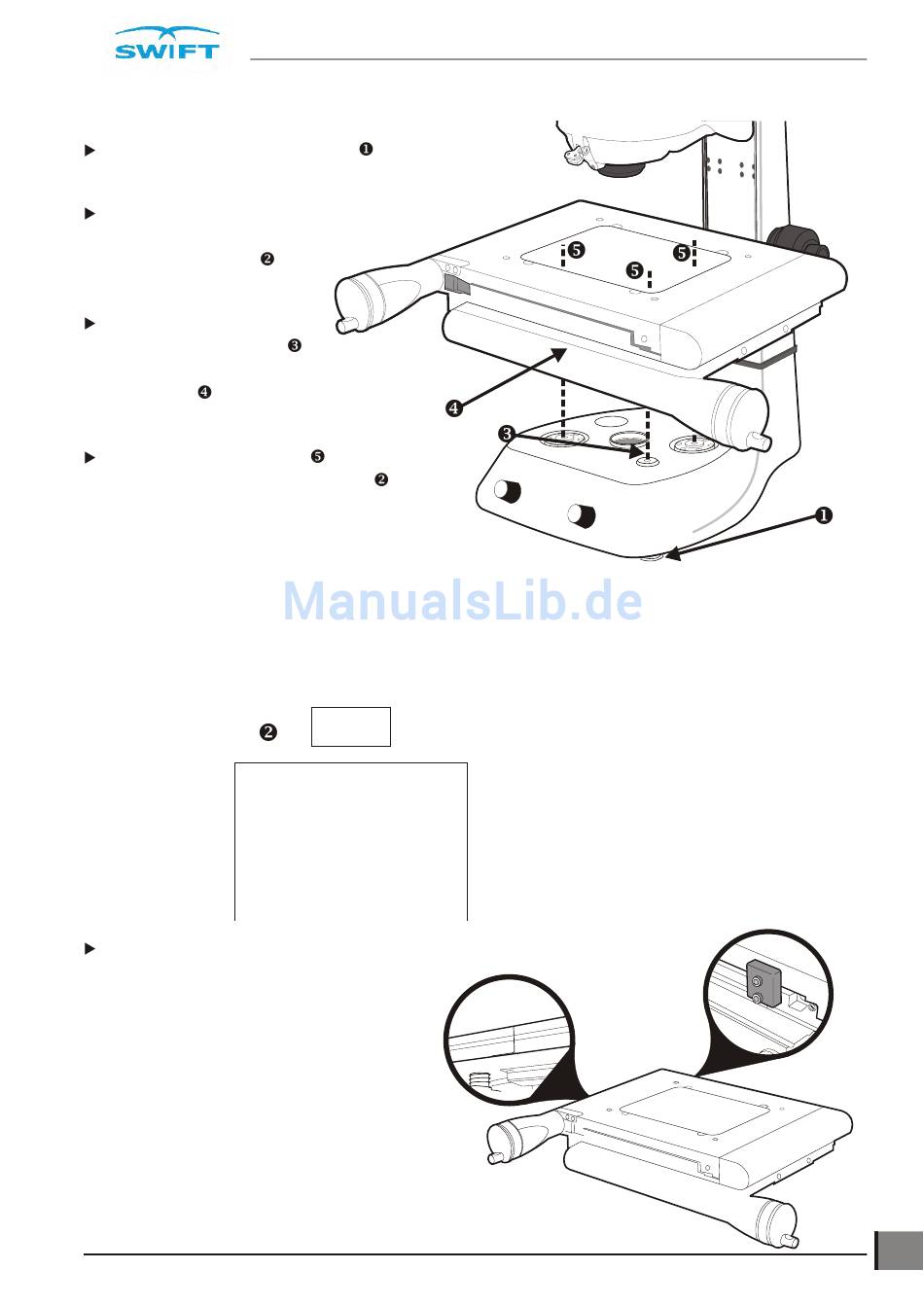

Messtisch Montage (150 x 100 mm & 200 x 100 mm)
Justieren Sie die Ausgleichsschraube
sicher steht.
Legen Sie den Messtisch mit eingeschobenem Ausgleichsfuß
(Messtischunterseite hinten links, siehe
Position B4 in der Grafik
auf die Messtischlager des Stativs.
Vergewissern Sie sich, dass die
Messtisch-Auflagepunkte
des Stativs und die Unterseite des
Messtisches
frei von
Verschmutzungen sind.
Montieren Sie die Schrauben
Positionen B1, B2 und B3 (siehe Grafik
unten) ohne sie festzuziehen.
Hinweis (bei Video-Systemen):
Der Messtisch sollte noch etwas Spiel
an der Befestigung haben, da er noch
ausgerichtet wird (siehe Seite 8).
Bei Systemen ohne Video: Die entgültige
Montage ist auf Seite 8 beschrieben.
Entfernen Sie alle roten Transportsicherungen des Messtisches.
www.visioneng.de/support
des Stativs bis das Stativ
unten)
an den
Stativsäule
B4
B2
Messtisch
B1
B3
MONTAGE
2-Achsen Berührungsloses Messsystem
5
