MONTAGE

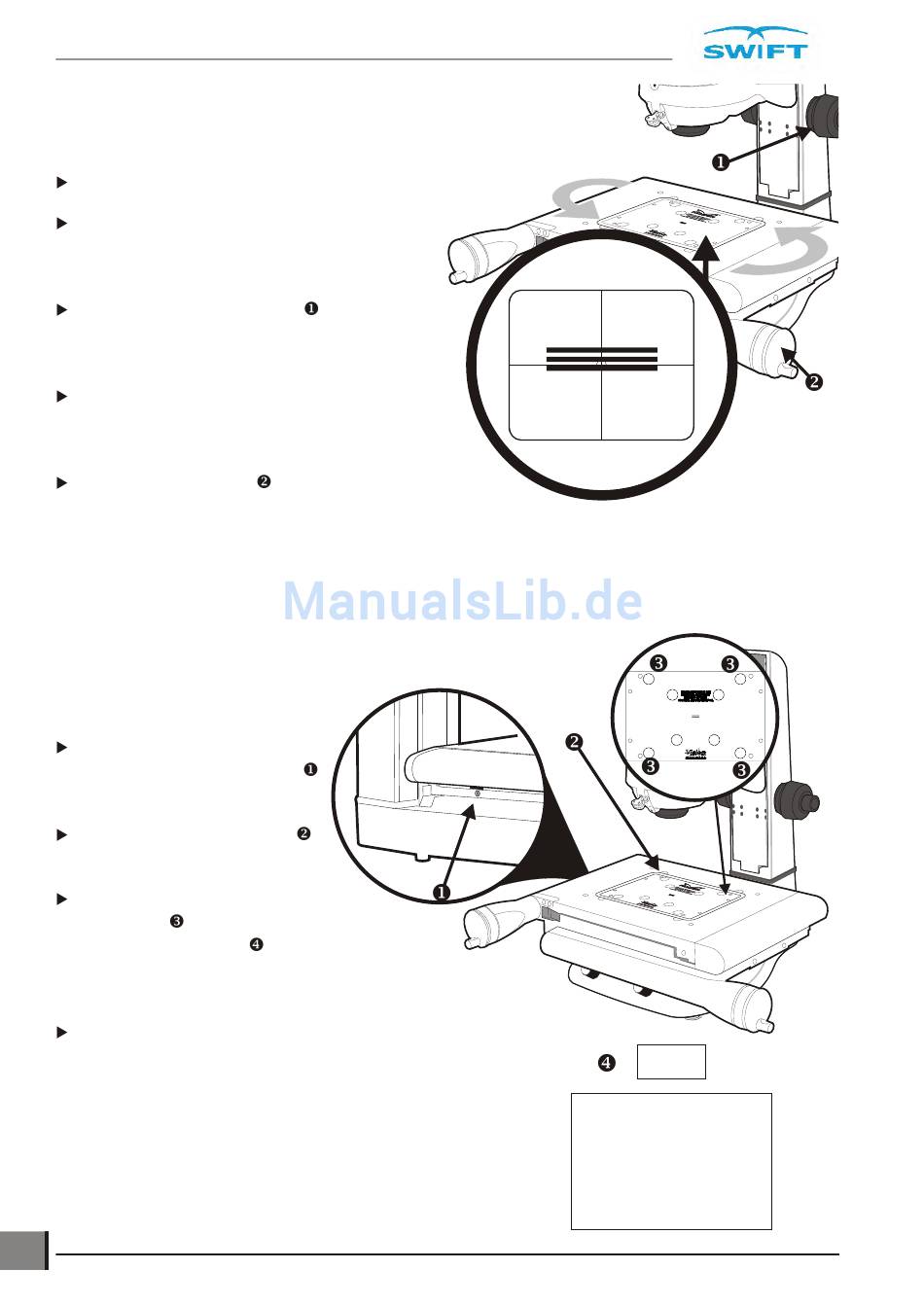

Messtisch ausrichten (nur bei
Video-Systemen)
Schalten Sie das Messsystem ein.
Schalten Sie den Mess-PC ein, starten Sie die
Messsoftware und folgen Sie den Anweisungen
zum Überfahren der Referenzmarken.
Stellen Sie mittels des Fokusrads
horizontalen Linien auf der Ausrichtplatte auf
dem Messtisch scharf.
Verdrehen Sie den Messtisch mit der Hand, bis die
Linien parallel zur horizontalen Linie des Fadenkreuzes
auf dem PC-Monitor liegen.
Bewegen Sie die x-Achse
Linien parallel zum Fadenkreuz bewegen.
WICHTIG:
Schließen Sie die Messtischmontage vollständig ab, bevor Sie die Ausrichtplatte entfernen
(siehe weiter unten bzw. nächste Seite).
Messtischmontage abschließen (150 x 100 mm & 200 x 100 mm)
Nachdem der Messtisch angebracht (siehe Seite 5) und ausgerichtet
(siehe oben) wurde, schließen Sie die
Messtischmontage wie folgt ab:
Lösen Sie vorsichtig die kleine
Sicherungsschraube hinten links
ohne den Messtisch zu bewegen.
Bringen Sie die letzte Schraube
an und ziehen Sie sie handfest an.
Ziehen Sie die 4 Schrauben des
Messtisches
stufenweise in der
angegeben Reihenfolge
Drehmoment von ca. 2.8Nm (ca. 1/8 Umdrehung nach
anlegen) an.
Ziehen Sie die Sicherungsschraube hinten links handfest an.
8
2-Achsen Berührungsloses Messsystem
auf die drei
, um zu überprüfen, ob sich die
bis zu einem
Stativsäule
B4
B2
Messtisch
B1
B3
