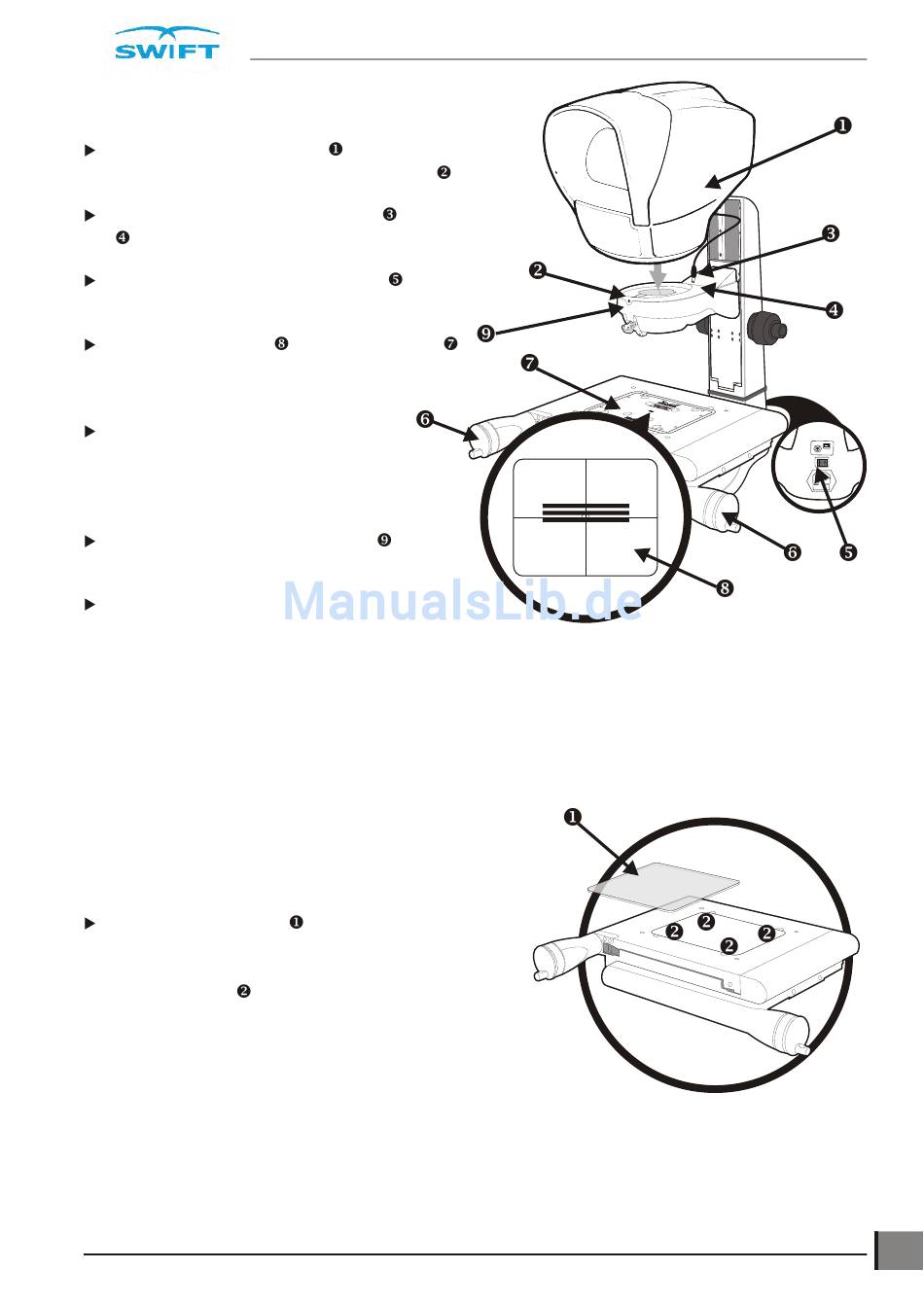

Betrachtungskopf anbringen
Setzen Sie den Betrachtungskopf
Schwalbenschwanzhalterung auf der Fokuseinheit
Stecken Sie das Kopf-Verbindungskabel
auf der Fokuseinheit.
Schalten Sie das System an dem Schalter
Rückseite des Stativs ein.
Bringen Sie die 3 Linien
in Position und Fokus, sodass sie in der Optik
sichtbar sind.
Drehen Sie vorsichtig den
Betrachtungskopf, bis die 3 Linien parallel
zur horizontalen Linie des Fadenkreuzes in
der Optik sind.
Ziehen Sie die Innensechskantschraube
handfest an.
Entfernen Sie die Ausrichtplatte.
Hinweis: Montieren Sie die Ausrichtplatte wieder mit parallel zum Fadenkreuz ausgerichteten Linien,
wenn der Messtisch einmal demontiert werden soll.
Messtischglasplatte anbringen
Bringen Sie die Glasplatte
Messtisches, das die schräg geschliffenen Kanten der
Glasplatte unter den Haltefedern und auf den
Glasplattenlagern
zu liegen kommen. Das geht am besten
schräg von der den Haltefedern gegenüberliegenden Ecke her.
www.visioneng.de/support
in die
.
in die Buchse
auf der
auf der Ausrichtplatte
so in den Rahmen des
MONTAGE
2-Achsen Berührungsloses Messsystem
9
